Các loại vật liệu bề mặt trong phần mềm Corona
Để tái hiện vật liệu chân thực trong Chaos Corona (trước đây là Corona Renderer), cần hiểu rõ đặc tính bề mặt và cách vật liệu tương tác với ánh sáng. Tùy từng loại vật liệu như kim loại, gỗ, đá hay kính, người dùng cần lựa chọn thông số và phương pháp thiết lập phù hợp để đạt kết quả render tự nhiên.
1. Vật liệu kim loại và bề mặt phản xạ
Vật liệu thép, nhôm, đồng và vàng có đặc tính phản xạ ánh sáng rõ rệt. Khi thiết lập, cần chú ý đến các thông số sau:
- Reflection: Kiểm soát lượng ánh sáng phản xạ trên bề mặt.
- Roughness: Điều chỉnh độ sắc nét của phản xạ. Giá trị thấp tạo phản xạ rõ, còn giá trị cao khiến phản xạ mờ hơn.
- Anisotropy: Tạo hiệu ứng phản xạ có hướng, phù hợp với kim loại xước hoặc nhôm phay.
Với kim loại bóng, cần thiết lập ánh sáng và môi trường phản chiếu phù hợp để thể hiện rõ đặc tính bề mặt.

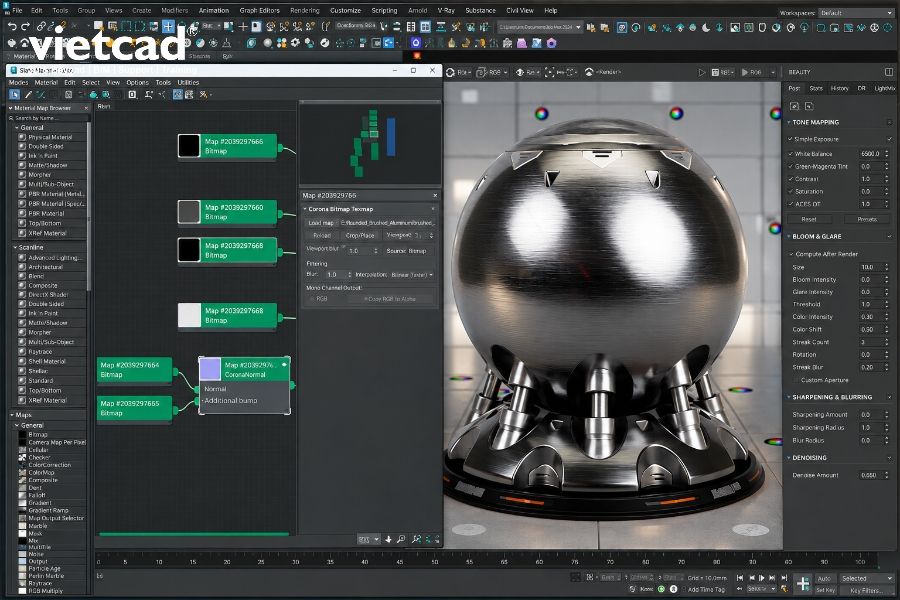

Vật liệu kim loại và bề mặt phản xạ trong Corona Renderer
2. Vật liệu gỗ, đá và các bề mặt phi kim loại
Gỗ, đá, bê tông và nhựa cần được thiết lập dựa trên màu sắc, độ nhám và cấu trúc bề mặt. Texture giúp tái hiện các chi tiết như vân gỗ, hạt đá hoặc bề mặt bê tông.
Các thông số thường dùng gồm:
- Base Color: Xác định màu sắc cơ bản của vật liệu.
- Roughness: Điều chỉnh độ nhám và độ sắc nét của phản xạ.
- Bump hoặc Normal: Tạo cảm giác về các chi tiết nhỏ trên bề mặt.
- Displacement: Tạo độ nổi bằng cách thay đổi hình học bề mặt.
Chẳng hạn, gỗ phủ sơn thường có phản xạ rõ hơn bê tông thô. Vì vậy, cần điều chỉnh thông số theo đặc tính của từng vật liệu thay vì sử dụng chung một thiết lập.
3. Vật liệu kính và vật liệu khúc xạ
Vật liệu kính cần mô phỏng khả năng truyền sáng, khúc xạ và phản xạ. Các thông số chính gồm:
- Refraction: Kiểm soát sự truyền và khúc xạ ánh sáng qua vật liệu.
- IOR: Xác định đặc tính khúc xạ, ảnh hưởng đến phản xạ và đường truyền ánh sáng.
- Roughness: Tạo hiệu ứng bề mặt mờ, chẳng hạn kính phun cát.
Đối với kính kiến trúc, cần cân bằng độ trong và phản xạ để tránh hiện tượng kính quá tối hoặc trông giống gương. Kính trong, kính màu và kính mờ cần được thiết lập theo đặc tính của từng loại.
Vật liệu kính và các thông số phản xạ, khúc xạ trong Corona Renderer
4. Vật liệu da và các bề mặt mềm
Da, vải, sofa và nệm có đặc điểm khác nhau về độ nhám, độ bóng và cấu trúc bề mặt. Có thể kết hợp Roughness với Bump hoặc Normal để tái hiện vân da, sợi vải và các chi tiết nhỏ.
Với da người hoặc vật liệu có ánh sáng tán xạ bên trong, Subsurface Scattering (SSS) có thể giúp mô phỏng hiện tượng ánh sáng đi vào vật liệu rồi tán xạ trở ra.
Các tính năng và cơ chế vật liệu nâng cao trong Corona
Bên cạnh các thông số bề mặt cơ bản, Corona Renderer cung cấp những công cụ giúp tái hiện độ nổi, hiện tượng tán xạ ánh sáng và hiệu ứng thể tích.
1. Displacement và cách tái hiện độ sâu bề mặt
Displacement sử dụng bản đồ texture để làm thay đổi hình học bề mặt, phù hợp với đá gồ ghề, gạch nổi hoặc đường ron cần thể hiện rõ trong ảnh render.
| Tiêu chí | Bump | Displacement |
|---|---|---|
| Cơ chế | Mô phỏng chi tiết qua phản ứng ánh sáng | Thay đổi hình học bề mặt |
| Ứng dụng | Vết xước nhỏ, vân mịn, độ sần nhẹ | Đá gồ ghề, gạch nổi, đường ron |
| Hình dạng bề mặt | Không thay đổi hình học thực tế | Có thể thay đổi đường biên nhìn thấy |

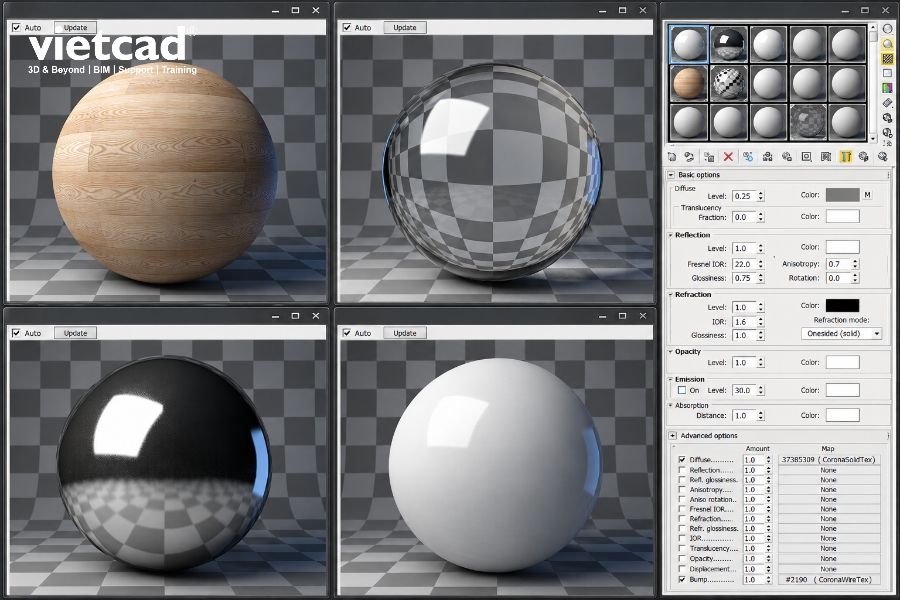

So sánh Bump và Displacement trong việc tạo độ nổi cho bề mặt vật liệu
2. Subsurface Scattering (SSS) và vật liệu bán trong suốt
SSS mô phỏng hiện tượng ánh sáng đi vào bên trong vật liệu, tán xạ rồi thoát ra ngoài. Hiệu ứng này thường được sử dụng cho da người, sáp và một số vật liệu bán trong suốt.
Các thông số quan trọng gồm:
- Amount: Điều chỉnh mức độ ảnh hưởng của hiệu ứng tán xạ.
- Radius: Kiểm soát phạm vi tán xạ ánh sáng bên trong vật liệu.
- Scatter Color: Xác định màu sắc của ánh sáng tán xạ.
Cần điều chỉnh SSS phù hợp với kích thước và đặc tính vật liệu. Giá trị quá cao có thể khiến bề mặt trông giống sáp và mất độ tương phản.
3. Vật liệu thể tích và hiệu ứng môi trường
Vật liệu thể tích mô phỏng sự tương tác giữa ánh sáng và môi trường có chiều sâu, chẳng hạn sương hoặc khói. Khác với SSS, vốn tập trung vào ánh sáng tán xạ bên trong vật thể, hiệu ứng thể tích được sử dụng cho môi trường hoặc chất liệu có thể tích.
Trong diễn họa kiến trúc, các hiệu ứng này giúp tạo chiều sâu cho ánh sáng và không gian. Cần kiểm soát mật độ và mức độ tán xạ để tránh làm cảnh render bị đục hoặc giảm độ rõ của đối tượng.
4. Shader chuyên dụng cho da và tóc
Shader chuyên dụng hỗ trợ mô phỏng các đặc tính bề mặt phức tạp mà thiết lập thông thường khó tái hiện chính xác.
- Shader da: Hỗ trợ mô phỏng hiện tượng tán xạ ánh sáng dưới bề mặt.
- Shader tóc: Mô phỏng cách ánh sáng phản xạ trên các sợi tóc.
Khả năng và cách thiết lập phụ thuộc vào phiên bản Corona Renderer và phần mềm 3D đang sử dụng.
Texture và bản đồ hỗ trợ xây dựng vật liệu Corona
Texture bổ sung thông tin về màu sắc, độ nhám và cấu trúc bề mặt. Để đạt kết quả chính xác, cần chọn đúng loại bản đồ và gán vào thông số tương ứng.
1. Base Color, Roughness và các bản đồ PBR
PBR (Physically Based Rendering) là quy trình xây dựng vật liệu dựa trên cách ánh sáng tương tác với bề mặt. Những bản đồ thường gặp gồm:
| Bản đồ | Chức năng |
|---|---|
| Base Color | Xác định màu sắc cơ bản |
| Roughness | Điều chỉnh độ nhám và độ sắc nét của phản xạ |
| Metalness | Xác định đặc tính kim loại trong workflow PBR |
| Opacity | Kiểm soát vùng hiển thị hoặc bị loại bỏ |
Không phải bộ texture nào cũng có đầy đủ các bản đồ trên. Cần kiểm tra cấu trúc file và quy trình vật liệu trước khi sử dụng.
2. Bump, Normal và các bản đồ tạo chi tiết
Bump và Normal giúp mô phỏng chi tiết nhỏ trên bề mặt mà không cần dựng từng chi tiết hình học. Displacement được sử dụng khi cần tạo độ nổi rõ hơn.
- Bump Map: Sử dụng thông tin sáng tối để tạo cảm giác gồ ghề.
- Normal Map: Mã hóa hướng pháp tuyến để mô phỏng chi tiết bề mặt.
- Displacement Map: Làm thay đổi hình học bề mặt theo bản đồ.
Khi bề mặt xuất hiện chi tiết lồi lõm bất thường, cần kiểm tra loại bản đồ và cường độ thiết lập trước khi điều chỉnh các thông số khác.

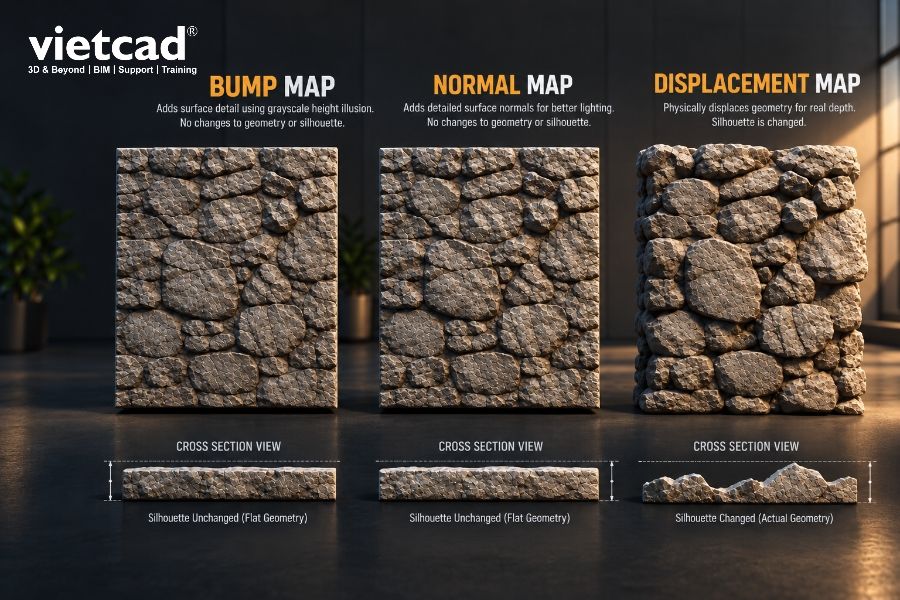

Bump Map, Normal Map và Displacement Map trong Corona Renderer
3. Corona Triplanar, UVW và Real World Scale
UVW Mapping xác định cách texture được phân bố trên mô hình. Nếu mapping không chính xác, vân gỗ có thể bị kéo giãn, hoa văn bị lệch hoặc kích thước gạch không đúng tỷ lệ thực tế.
- Corona Triplanar: Chiếu texture từ nhiều hướng, hữu ích với một số bề mặt khó tạo UV.
- UVW Mapping: Kiểm soát vị trí, hướng và tỷ lệ hiển thị của texture.
- Real World Scale: Hỗ trợ thiết lập texture theo kích thước thực tế khi được cấu hình phù hợp.
Cần kiểm tra hướng vân, tỷ lệ texture và hiện tượng lặp hoa văn, đặc biệt trên các bề mặt lớn.
4. Các bản đồ hỗ trợ và hiệu ứng vật liệu nâng cao
Ngoài các bản đồ cơ bản, Corona có những công cụ hỗ trợ tạo biến thể và kiểm soát vật liệu trong cảnh 3D:
- MultiMap và UVW Randomizer: Tạo biến thể màu sắc hoặc texture giữa các đối tượng.
- Corona Distance: Tạo hiệu ứng dựa trên khoảng cách giữa các đối tượng.
- Material Override: Thay thế vật liệu trong lượt render kiểm tra để đánh giá ánh sáng và hình khối.
Các công cụ này hữu ích trong những cảnh có nhiều đối tượng lặp lại, chẳng hạn gạch lát, đá ốp hoặc đồ nội thất.
Corona Triplanar, UVW Mapping và Real World Scale trong thiết lập texture
Thư viện vật liệu Corona và cách ứng dụng
Thư viện vật liệu giúp rút ngắn thời gian thiết lập bằng cách cung cấp các vật liệu có sẵn để sử dụng hoặc tùy chỉnh. Với các phiên bản mới, thư viện vật liệu được truy cập thông qua Chaos Cosmos. Theo tài liệu Chaos, từ Corona 15, thư viện cũ trên thanh công cụ đã được thay thế bằng Chaos Cosmos.
Để sử dụng hiệu quả, nên thực hiện ba bước:
- Chọn vật liệu phù hợp: Xác định đúng nhóm bề mặt như gỗ, đá, kim loại hoặc kính.
- Kiểm tra texture và tỷ lệ: Đảm bảo vân và chi tiết có kích thước phù hợp với mô hình.
- Tinh chỉnh theo cảnh render: Kiểm tra màu sắc, độ nhám và phản xạ dưới điều kiện ánh sáng thực tế.

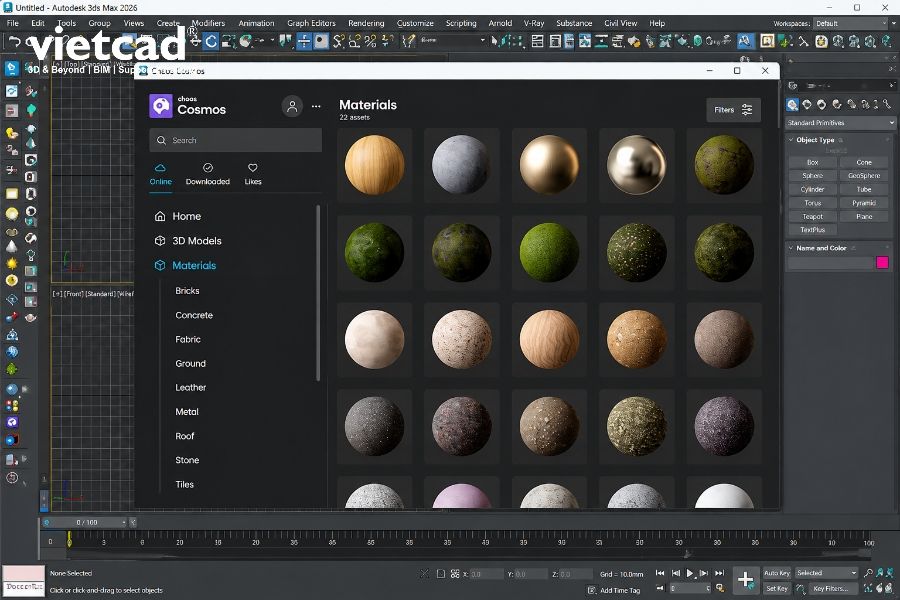

Thư viện vật liệu Corona Renderer trên Chaos Cosmos và cách ứng dụng
Corona sử dụng quy trình PBR và mô hình GGX như thế nào?
PBR giúp xây dựng vật liệu dựa trên đặc tính tương tác giữa ánh sáng và bề mặt. GGX là mô hình vi diện được sử dụng để mô phỏng phản xạ, ảnh hưởng đến độ sắc nét và sự phân bố của ánh sáng phản chiếu.
Khi xây dựng vật liệu theo workflow PBR, cần chú ý:
- Gán đúng bản đồ vào thông số tương ứng.
- Giữ tỷ lệ texture phù hợp với kích thước mô hình.
- Điều chỉnh Roughness theo đặc tính thực tế của bề mặt.
- Kiểm tra vật liệu dưới ánh sáng của cảnh render cuối cùng.
PBR và GGX giúp mô phỏng vật liệu nhất quán hơn, nhưng chất lượng kết quả vẫn phụ thuộc vào texture, mapping, ánh sáng và thiết lập cảnh.
Quy trình PBR và mô hình GGX trong thiết lập vật liệu Corona Renderer
Xem thêm:
Hiểu rõ các loại vật liệu trong Corona Renderer giúp người dùng lựa chọn thông số và texture phù hợp với từng bề mặt. Khi kết hợp vật liệu, mapping và ánh sáng đúng cách, hình ảnh diễn họa kiến trúc sẽ thể hiện rõ hơn đặc tính của các đối tượng. VietCAD - Chaos Gold Partner cung cấp và hỗ trợ về các giải pháp phần mềm phục vụ thiết kế và diễn họa 3D.
