Gia công đa trục (Multiaxis Machining), đặc biệt là gia công 5 trục, cho phép máy CNC tiếp cận chi tiết từ nhiều hướng, giảm số lần gá đặt và gia công các bề mặt phức tạp hiệu quả hơn. Để đạt kết quả tốt, lập trình viên cần lựa chọn chiến lược đường chạy dao phù hợp, kiểm soát hướng dao, hạn chế va chạm và tối ưu chuyển động của các trục quay. Khám phá 8 mẹo lập trình gia công đa trục với Mastercam cùng VietCAD, giúp tối ưu đường chạy dao, rút ngắn thời gian lập trình và cải thiện chất lượng bề mặt, từ đó nâng cao hiệu quả gia công CNC trong thực tế.

1. Xác định chiến lược đường chạy dao trước khi thiết lập thông số

Khi lập trình gia công đa trục bằng Unified Toolpath trong Mastercam, hãy xác định trước hình dạng và hướng chạy dao phù hợp với bề mặt chi tiết. Sau khi định hình được quỹ đạo cắt mong muốn, bạn có thể tiến hành thiết lập các thông số cần thiết theo trình tự sau:

  1. Chọn hình học và bề mặt cần gia công
  2. Tạo đường chạy dao ban đầu theo chiến lược phù hợp
  3. Sử dụng chức năng Apply để cập nhật và kiểm tra kết quả
  4. Tinh chỉnh mẫu cắt trước khi thiết lập điều khiển hướng dao và chống va chạm

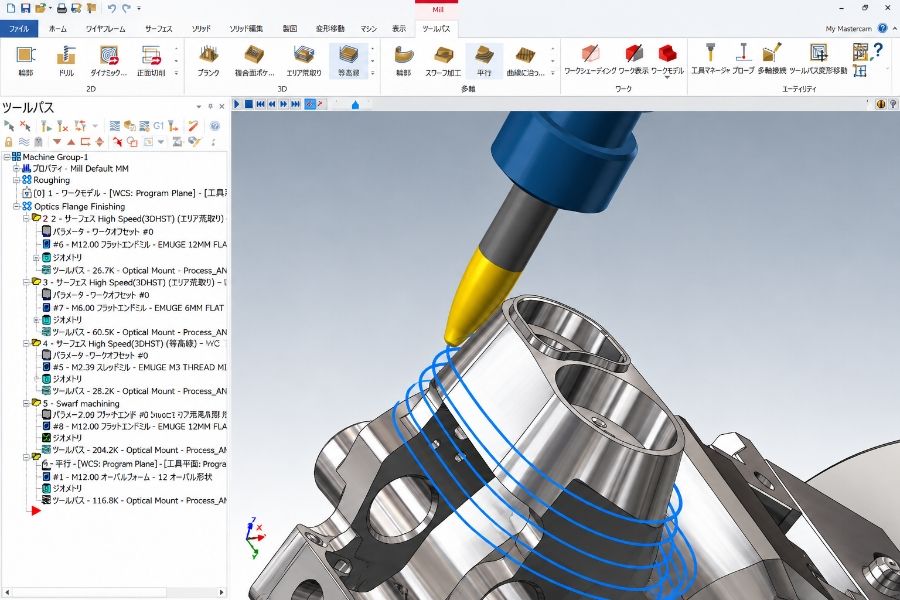

Thiết lập đường chạy dao gia công đa trục trên chi tiết 3D trong MastercamThiết lập đường chạy dao gia công đa trục trên chi tiết 3D trong Mastercam

2. Sử dụng dung sai phù hợp để rút ngắn thời gian tính toán

Dung sai lập trình ảnh hưởng đến độ chính xác của đường chạy dao được tính toán. Nếu sử dụng dung sai hoàn thiện ngay từ giai đoạn thử nghiệm, thời gian tính toán có thể tăng mà chưa mang lại nhiều giá trị khi chiến lược gia công vẫn đang thay đổi. Trong giai đoạn thử nghiệm, lập trình viên có thể sử dụng dung sai rộng hơn và khoảng cách giữa các đường chạy dao lớn hơn để đánh giá nhanh quỹ đạo cắt. Khi chuyển động đã phù hợp, hãy điều chỉnh dung sai và khoảng cách đường chạy dao theo yêu cầu kỹ thuật của chi tiết.

Cần lưu ý rằng dung sai rộng chỉ nên dùng để thử nghiệm. Trước khi xuất chương trình gia công thực tế, các thông số phải được thiết lập lại theo yêu cầu về kích thước, dung sai hình học và chất lượng bề mặt.

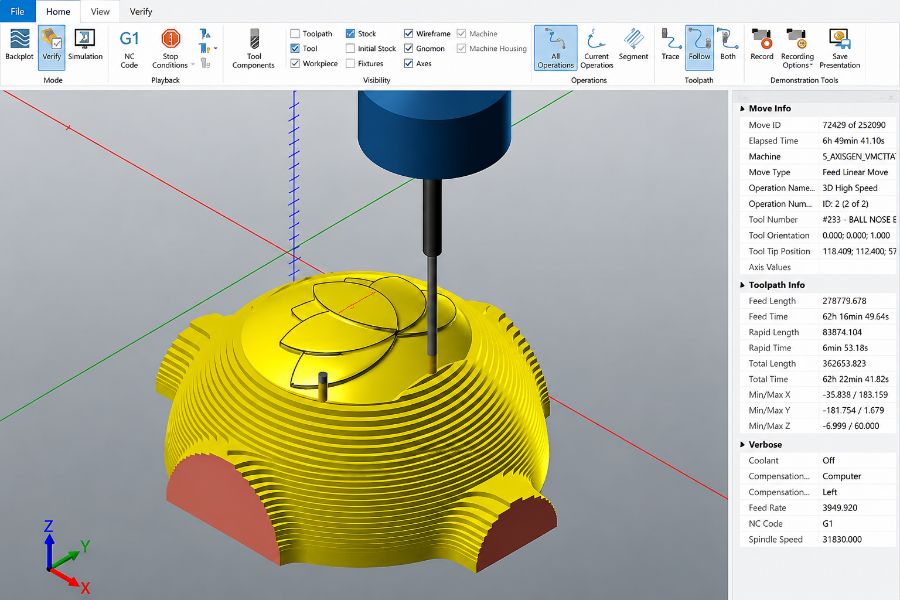

Mô phỏng đường chạy dao gia công đa trục trên chi tiết 3D trong MastercamMô phỏng đường chạy dao gia công đa trục trên chi tiết 3D trong Mastercam

3. Hạn chế chuyển động trục quay và đường chạy dao không cần thiết

Trong gia công 5 trục đồng thời, chuyển động quay liên tục có thể khiến máy phải thay đổi tốc độ và gia tốc thường xuyên. Điều này ảnh hưởng đến độ ổn định của chuyển động và có thể làm giảm chất lượng bề mặt trên những chi tiết có hình học phức tạp. Để tối ưu, hãy đánh giá xem nguyên công có thực sự cần chuyển động đồng thời của nhiều trục hay không. Nếu hình dạng chi tiết cho phép, gia công 3 trục hoặc khóa một số trục quay có thể giúp đơn giản hóa đường chạy dao.

Trong Mastercam, các chiến lược điều khiển hướng dao như From Point, From Chain và Chain-to-Point có thể hỗ trợ kiểm soát hướng dao theo yêu cầu. Bên cạnh đó, Mastercam EverPath với khả năng chuyển đổi từ gia công 3 trục sang 5 trục chỉ bằng một cú nhấp mở ra thêm lựa chọn tối ưu chiến lược gia công. Việc lựa chọn phương án phù hợp cần dựa trên hình học chi tiết, khả năng tiếp cận dao và cấu hình máy CNC.

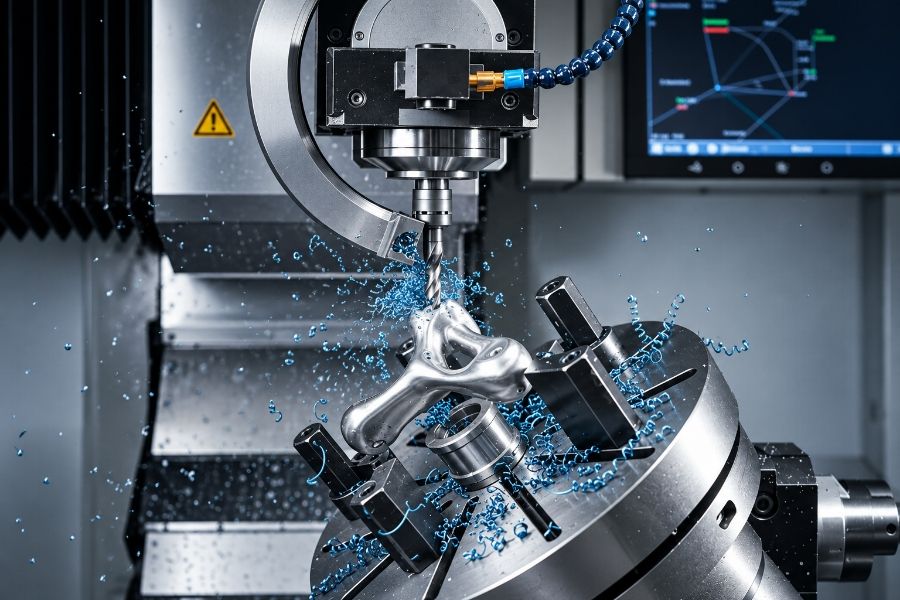

Máy CNC 5 trục gia công chi tiết kim loại có hình học phức tạpMáy CNC 5 trục gia công chi tiết kim loại có hình học phức tạp

4. Thiết lập chống va chạm cho toàn bộ cụm dao

Khi gia công các hốc sâu, bề mặt nghiêng hoặc chi tiết có nhiều vùng khó tiếp cận, cần thiết lập chống va chạm cho toàn bộ cụm dao thay vì chỉ kiểm tra lưỡi cắt. Trong Mastercam, hãy xây dựng đường chạy dao cơ bản trước, sau đó điều chỉnh hướng dao và các thiết lập chống va chạm phù hợp với nguyên công. Khi mô phỏng, cần chú ý đến:

  • Lưỡi cắt và phần thân dao
  • Cổ dao, cán dao và bầu kẹp
  • Đồ gá và các bề mặt xung quanh chi tiết
  • Chuyển động tiếp cận, rút dao và chuyển tiếp giữa các vùng gia công

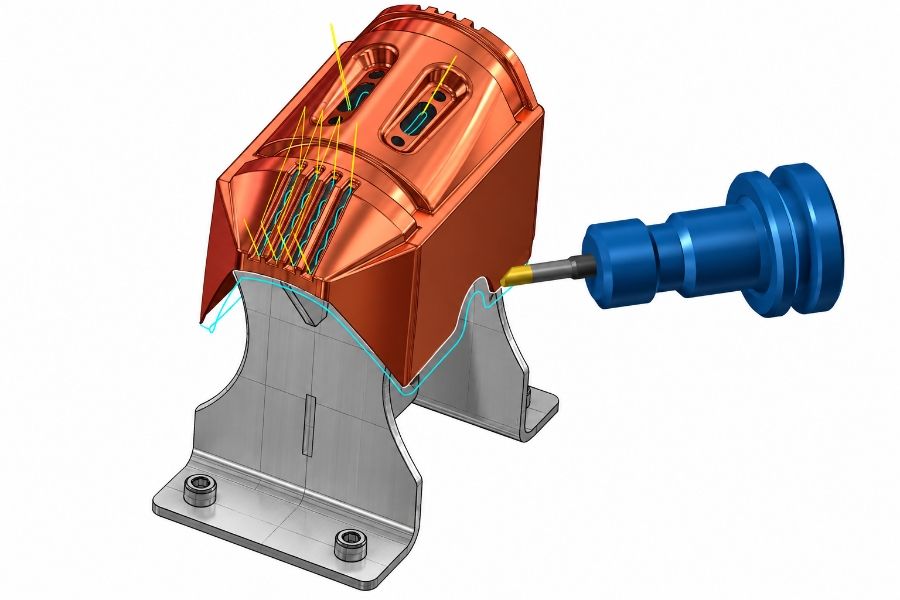

Mô phỏng hướng tiếp cận dao trên chi tiết CNC có nhiều vùng gia côngMô phỏng hướng tiếp cận dao trên chi tiết CNC có nhiều vùng gia công

5. Tối ưu độ bóng bề mặt với chế độ tính đường chạy dao

Trong Unified Toolpath, chế độ Approximate ưu tiên tốc độ tính toán, trong khi Exact thực hiện thêm các phép tính để duy trì khoảng cách đường chạy dao đồng đều hơn trên những bề mặt có hình học thay đổi. Khi ưu tiên thời gian lập trình, Approximate có thể phù hợp để thử nghiệm chiến lược. Ngược lại, Exact đáng cân nhắc khi gia công các bề mặt có độ cong hoặc góc nghiêng thay đổi và cần kiểm soát chất lượng hoàn thiện.

Tuy nhiên, lựa chọn chế độ tính toán không phải yếu tố duy nhất quyết định độ bóng bề mặt. Lập trình viên vẫn cần xem xét đường kính dao, bước tiến ngang, thông số cắt, độ cứng vững của hệ thống và đặc tính vật liệu. Nên kiểm tra kết quả mô phỏng và gia công thử trước khi áp dụng cho sản xuất hàng loạt.

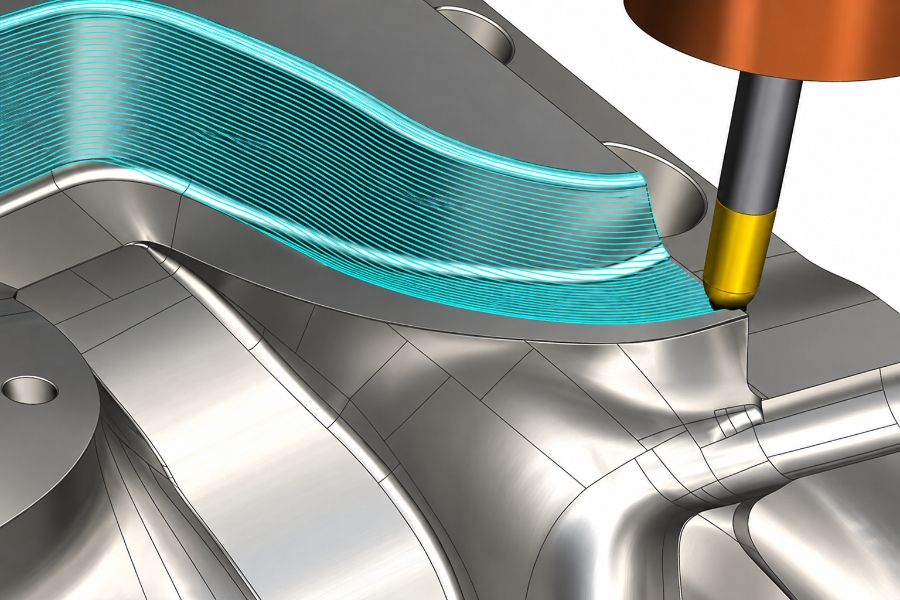

Đường chạy dao hoàn thiện bề mặt cong của chi tiết CNC trong MastercamĐường chạy dao hoàn thiện bề mặt cong của chi tiết CNC trong Mastercam

6. Ứng dụng Clean Core khi gia công bề mặt phức tạp

Với chi tiết có bề mặt tự do hoặc hình học dạng lưới phức tạp, việc điều khiển đường chạy dao trực tiếp theo mô hình gốc đôi khi khiến chuyển động dao khó kiểm soát. Phương pháp Clean Core được đề cập trong hướng dẫn lập trình Multiaxis của Mastercam sử dụng một bề mặt định hướng đơn giản hơn để xây dựng đường chạy dao. Sau đó, lập trình viên sử dụng các thiết lập chống va chạm để kiểm tra chuyển động với hình học thực tế của chi tiết.

Cách tiếp cận này có thể giúp kiểm soát hướng dao và tạo chuyển động mượt hơn trong những trường hợp phù hợp. Tuy nhiên, bề mặt định hướng cần được xây dựng cẩn thận để không làm sai lệch mục tiêu gia công. Kết quả vẫn phải được kiểm tra theo dung sai và yêu cầu hoàn thiện của sản phẩm.

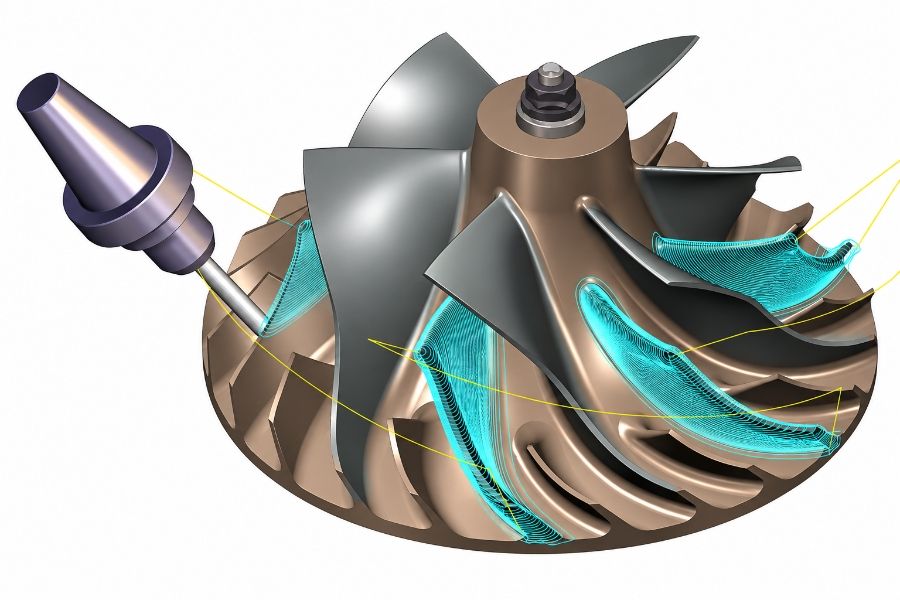

Đường chạy dao gia công đa trục trên cánh quạt công nghiệp có hình học phức tạpĐường chạy dao gia công đa trục trên cánh quạt công nghiệp có hình học phức tạp

7. Xây dựng mô hình máy và cụm dao chính xác

Để kết quả mô phỏng phản ánh sát điều kiện gia công thực tế, cần bảo đảm mô hình máy và cụm dao được thiết lập chính xác trong Mastercam. Bên cạnh việc kiểm soát dữ liệu lập trình, Mastercam Probing hỗ trợ tự động hóa các thao tác đo kiểm trong gia công CNC, góp phần nâng cao mức độ tự động hóa trong quy trình sản xuất. Trước khi lập trình, hãy kiểm tra các thành phần sau:

  • Máy CNC: Cấu hình trục tuyến tính, trục quay và giới hạn chuyển động.
  • Dao cắt: Loại dao, đường kính, chiều dài và hình học cắt.
  • Cụm gá dao: Cổ dao, cán dao và bầu kẹp.
  • Đồ gá và phôi: Vị trí gá đặt, kích thước và vùng có nguy cơ va chạm.

Đối với gia công 5 trục, cần đặc biệt chú ý đếngiới hạn góc quay và khả năng tiếp cận của cụm dao để mô phỏng chính xác hơn và hạn chế lỗi khi chạy thử chương trình CNC.

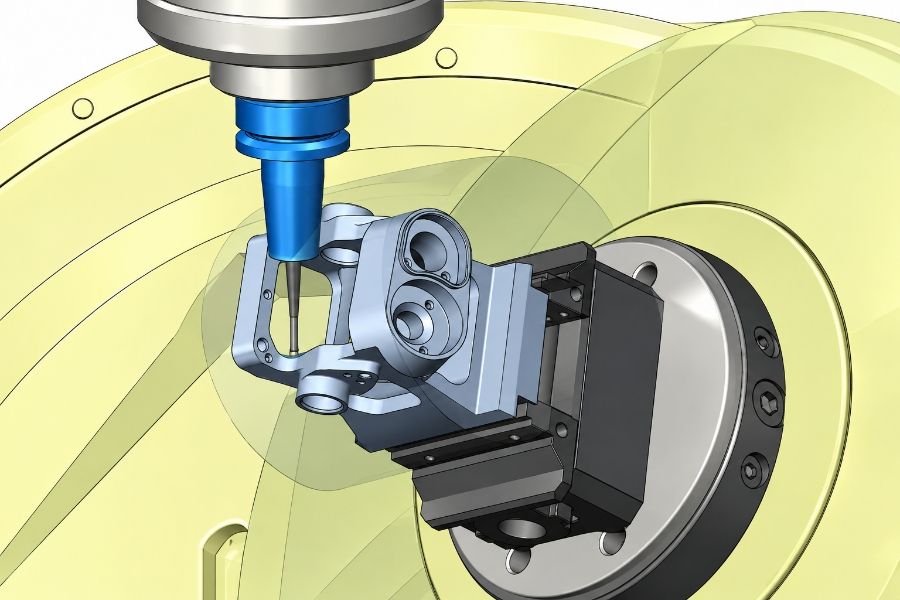

Mô phỏng máy CNC, đồ gá và chi tiết gia công trong MastercamMô phỏng máy CNC, đồ gá và chi tiết gia công trong Mastercam

8. Tối ưu thứ tự gia công phá ba via (Deburr)

Phá ba via là công đoạn hoàn thiện cạnh sau gia công, giúp loại bỏ vật liệu dư và cải thiện chất lượng cạnh chi tiết. Việc lựa chọn cạnh và thứ tự gia công phù hợp cũng giúp hạn chế chuyển động dao không cần thiết và đơn giản hóa quá trình lập trình.

Trong Mastercam 2027, chức năng Deburr được cải tiến với các tùy chọn như điều khiển hướng gia công, tạo chuyển động xoắn liên tục cho đường bao khép kín và Preserve User Selected Order để giữ thứ tự cạnh do lập trình viên lựa chọn. Để tận dụng các tính năng này, hãy xác định cạnh cần xử lý, thiết lập thứ tự gia công phù hợp, kiểm tra hướng tiếp cận dao và rà soát kết quả nhận diện cạnh tự động trước khi hoàn thiện đường chạy dao.

Xem thêm:

Tối ưu lập trình gia công đa trục với Mastercam đòi hỏi sự kết hợp giữa lựa chọn chiến lược đường chạy dao, kiểm soát hướng dao, thiết lập chống va chạm và mô phỏng chính xác. Áp dụng đúng các nguyên tắc trên giúp lập trình viên cải thiện chất lượng bề mặt, hạn chế chuyển động dư thừa và nâng cao độ tin cậy khi gia công CNC. Nếu doanh nghiệp cần triển khai phần mềm Mastercam bản quyền hoặc tư vấn giải pháp CAD/CAM cho quy trình sản xuất, VietCAD có thể hỗ trợ lựa chọn giải pháp phù hợp với nhu cầu thực tế.
