1. Thiết kế chi tiết cơ khí và mô hình 3D
Một trong những ứng dụng của Autodesk Inventor phổ biến nhất là xây dựng mô hình 3D cho các chi tiết cơ khí. Phần mềm hỗ trợ thiết kế tham số (Parametric Modeling), cho phép thay đổi kích thước hoặc thông số mà vẫn duy trì mối quan hệ giữa các đối tượng trong mô hình.
Nhờ các công cụ Sketch và tạo khối như Extrude, Revolve, Sweep hay Loft, kỹ sư có thể phát triển nhiều loại chi tiết với độ chính xác cao. Autodesk Inventor còn hỗ trợ kiểm soát Feature History, giúp chỉnh sửa thiết kế nhanh chóng mà không cần dựng lại mô hình từ đầu.
Ứng dụng thực tế:
- Thiết kế trục, bánh răng, bạc đạn và chi tiết máy
- Thiết kế linh kiện cơ khí cho thiết bị công nghiệp
- Xây dựng Digital Prototype trước khi sản xuất

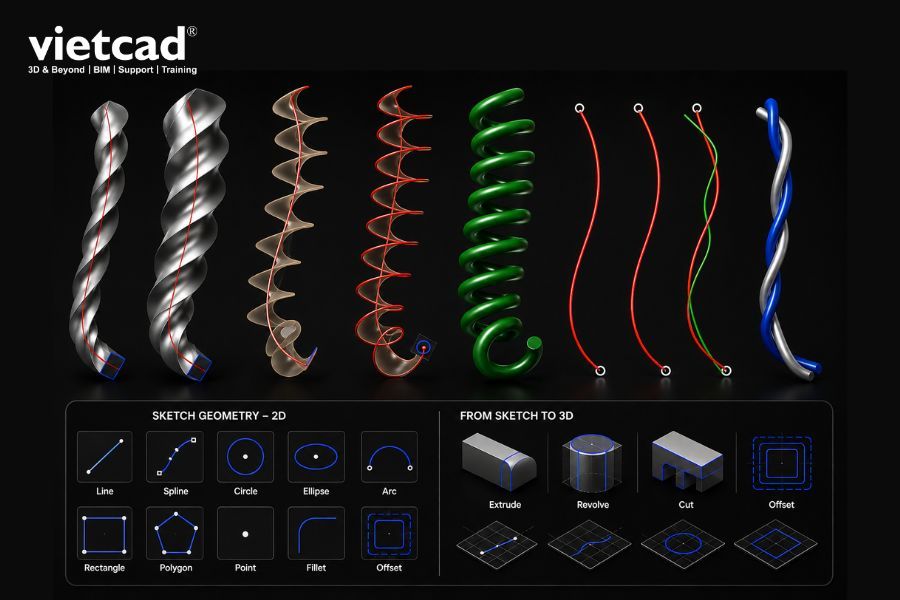

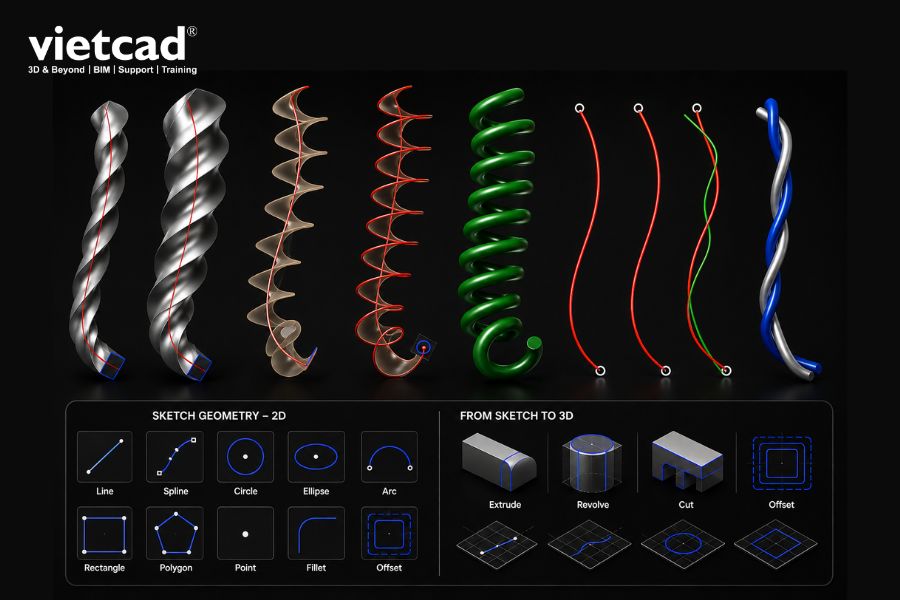

Các công cụ Sketch, Extrude, Revolve, Sweep và Loft trong Autodesk Inventor hỗ trợ thiết kế chi tiết cơ khí 3D theo phương pháp tham số
2. Thiết kế cụm lắp ráp (Assembly)
Autodesk Inventor hỗ trợ thiết kế và quản lý các cụm lắp ráp có nhiều chi tiết. Người dùng có thể xác lập các ràng buộc lắp ráp (Assembly Constraints), kiểm tra vị trí giữa các bộ phận và phát hiện va chạm ngay trong môi trường 3D.
Đối với các dự án lớn, phần mềm còn hỗ trợ quản lý Large Assembly, giúp cải thiện hiệu suất khi làm việc với hàng nghìn chi tiết trong cùng một mô hình.
Ứng dụng thực tế:
- Máy công nghiệp
- Robot tự động hóa
- Thiết bị sản xuất
- Dây chuyền lắp ráp
3. Tạo bản vẽ kỹ thuật từ mô hình 3D
Bên cạnh thiết kế 3D, Autodesk Inventor còn hỗ trợ tạo bản vẽ kỹ thuật trực tiếp từ mô hình. Các hình chiếu, mặt cắt, kích thước, ký hiệu và BOM (Bill of Materials) luôn được liên kết với mô hình gốc, giúp bản vẽ tự động cập nhật khi thiết kế thay đổi.
Điều này giúp giảm thời gian chỉnh sửa hồ sơ kỹ thuật và hạn chế sai lệch giữa bản vẽ với mô hình.
Ứng dụng thực tế:
- Hồ sơ chế tạo
- Hồ sơ gia công
- Hồ sơ lắp ráp
- Tài liệu bàn giao sản xuất

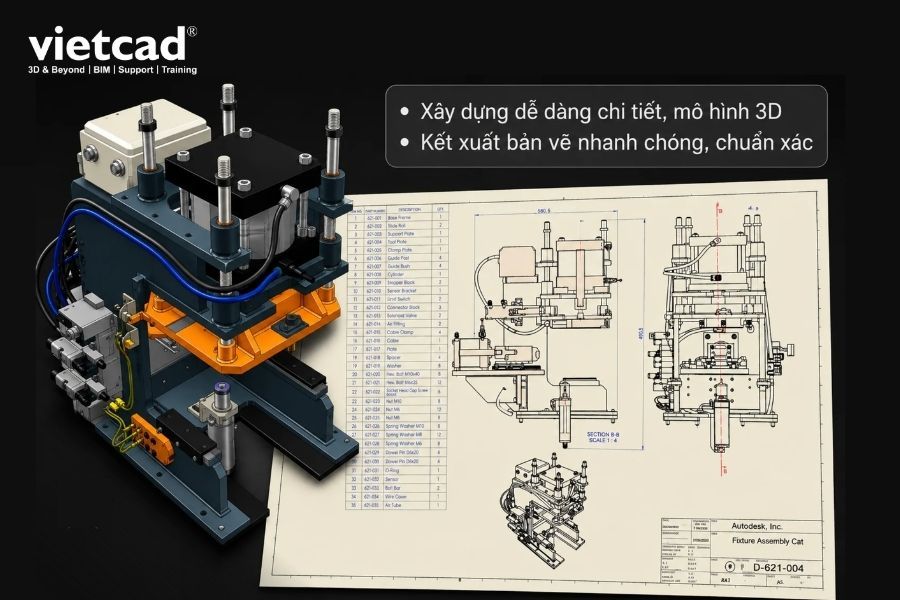

Autodesk Inventor liên kết mô hình 3D với bản vẽ kỹ thuật và BOM, giúp hồ sơ thiết kế tự động cập nhật khi mô hình thay đổi
4. Thiết kế kim loại tấm (Sheet Metal)
Trong lĩnh vực gia công kim loại, Inventor cung cấp môi trường Sheet Metal chuyên dụng để thiết kế các chi tiết từ tấm kim loại, tính toán bán kính uốn và triển khai Flat Pattern phục vụ cắt CNC hoặc gia công chấn.
Các thay đổi trên mô hình 3D sẽ tự động cập nhật sang bản triển khai phẳng, giúp giảm sai sót trước khi đưa vào sản xuất.
Ứng dụng thực tế:
- Vỏ máy
- Tủ điện
- Khung thiết bị
- Giá đỡ
- Chi tiết gia công kim loại tấm
5. Thiết kế hệ thống đường ống (Pipe & Tube)
Đối với các dự án có hệ thống đường ống phức tạp, Inventor hỗ trợ xây dựng mô hình Pipe & Tube ngay trong không gian 3D. Kỹ sư có thể lựa chọn đường ống, co, cút và phụ kiện từ thư viện tiêu chuẩn để hoàn thiện hệ thống.
Việc mô phỏng trước giúp giảm xung đột giữa đường ống và các bộ phận khác trong cụm máy, đồng thời rút ngắn thời gian triển khai.
Ứng dụng thực tế:
- Hệ thống đường ống công nghiệp
- Hệ thống khí nén
- Hệ thống thủy lực
- Thiết bị chế biến
6. Thiết kế khung máy và kết cấu hàn
Autodesk Inventor tích hợp Frame Generator, công cụ hỗ trợ tạo nhanh khung máy và kết cấu hàn từ các profile thép tiêu chuẩn. Người dùng có thể tự động cắt góc, xử lý mối nối và cập nhật kết cấu khi thay đổi thiết kế.
Điều này giúp giảm đáng kể thời gian thiết kế kết cấu cơ khí và hạn chế các thao tác thủ công.
Ứng dụng thực tế:
- Khung máy công nghiệp
- Băng tải
- Kết cấu thép
- Giá đỡ thiết bị
- Hệ thống khung hàn

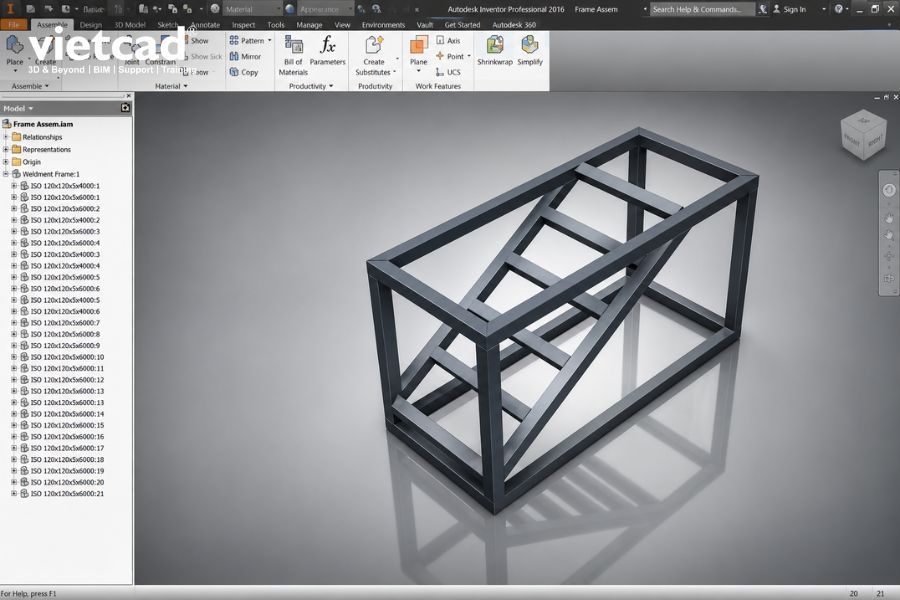

Frame Generator trong Autodesk Inventor giúp tạo nhanh khung máy và kết cấu hàn từ các profile thép tiêu chuẩn
7. Thiết kế hệ thống dây điện và cáp
Ngoài thiết kế cơ khí, Autodesk Inventor còn hỗ trợ Cable & Harness để bố trí dây điện và cáp ngay trên mô hình 3D. Phần mềm cho phép quản lý kết nối, bán kính uốn và chiều dài dây dẫn nhằm tối ưu quá trình lắp đặt.
Điều này giúp giảm sai sót khi sản xuất và bảo trì hệ thống điện.
Ứng dụng thực tế:
- Tủ điều khiển
- Máy tự động
- Robot công nghiệp
- Thiết bị điện

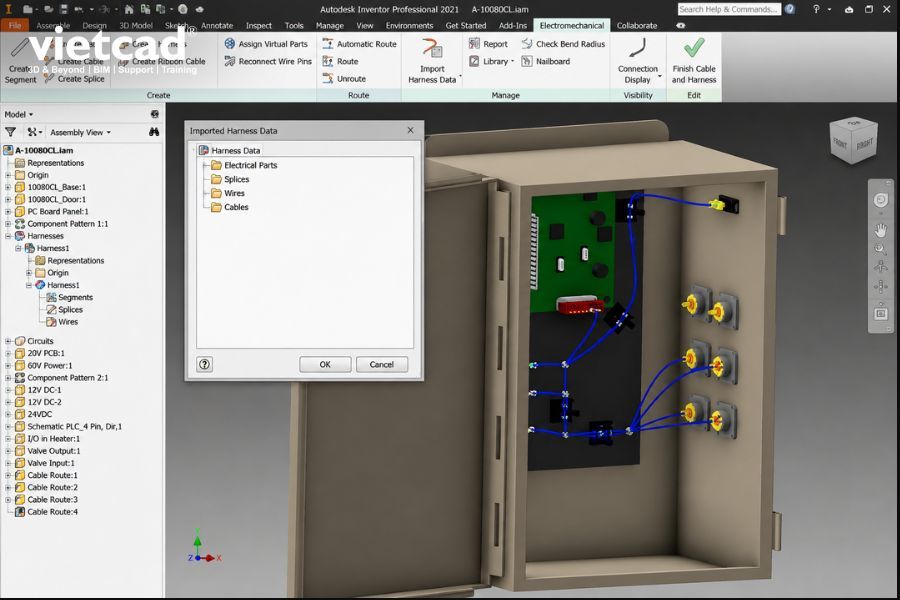

Cable & Harness trong Autodesk Inventor hỗ trợ thiết kế và quản lý hệ thống dây điện, cáp và kết nối ngay trên mô hình 3D
8. Gia công CNC với Inventor HSM
Ngoài thiết kế CAD, Autodesk Inventor còn tích hợp Inventor HSM để lập trình gia công CNC ngay trên mô hình 3D. Người dùng có thể tạo Toolpath cho các nguyên công như Milling, Drilling hay Adaptive Clearing mà không cần chuyển sang phần mềm CAM khác.
Việc kết hợp CAD và CAM trong cùng một môi trường giúp giảm thời gian chuẩn bị dữ liệu và hạn chế sai sót khi gia công.
Inventor HSM hỗ trợ làm việc với nhiều định dạng CAD như STEP, IGES, Parasolid, CATIA và SolidWorks, giúp chuẩn bị dữ liệu gia công CNC hiệu quả hơn
Ứng dụng thực tế:
- Gia công khuôn mẫu
- Gia công chi tiết cơ khí
- Lập trình máy CNC
- Chuẩn bị dữ liệu sản xuất
Inventor HSM cung cấp nhiều chiến lược gia công CNC như 2.5D Milling, 3D Milling, Turning, Mill Turn và Multi Axis Machining ngay trong Autodesk Inventor
9. Mô phỏng và phân tích thiết kế
Autodesk Inventor hỗ trợ Stress Analysis, Dynamic Simulation và Motion Analysis để đánh giá khả năng làm việc của sản phẩm trước khi chế tạo. Kỹ sư có thể kiểm tra ứng suất, biến dạng, tải trọng và chuyển động của cơ cấu ngay trên mô hình số.
Việc kiểm tra sớm giúp giảm số lần chế tạo nguyên mẫu vật lý và tối ưu thiết kế trước khi đưa vào sản xuất.
Ứng dụng thực tế:
- Kiểm tra độ bền chi tiết
- Phân tích tải trọng
- Đánh giá chuyển động cơ cấu
- Kiểm tra va chạm
10. Chuẩn bị dữ liệu cho sản xuất
Bên cạnh thiết kế, Autodesk Inventor còn hỗ trợ chuẩn bị dữ liệu phục vụ sản xuất thông qua Digital Prototype. Người dùng có thể tạo BOM, xuất các định dạng STEP, IGES, DWG, STL hoặc 3D PDF để chia sẻ với đối tác và các bộ phận liên quan.
Điều này giúp kết nối liền mạch giữa thiết kế, gia công, lắp ráp và kiểm tra chất lượng, đồng thời hỗ trợ doanh nghiệp triển khai quy trình sản xuất hiệu quả hơn.
Ứng dụng thực tế:
- Xuất dữ liệu CAD
- Chia sẻ mô hình 3D
- Tạo BOM
- Chuẩn bị hồ sơ sản xuất
- Trao đổi dữ liệu với đối tác
Xem thêm:
Ứng dụng của Autodesk Inventor không chỉ dừng ở thiết kế mô hình 3D mà còn mở rộng sang thiết kế cụm lắp ráp, bản vẽ kỹ thuật, kim loại tấm, hệ thống đường ống, kết cấu hàn, mô phỏng và chuẩn bị dữ liệu cho sản xuất. Thông qua những workflow này, VietCAD đánh giá Autodesk Inventor là giải pháp phù hợp cho doanh nghiệp và kỹ sư muốn tối ưu quy trình phát triển sản phẩm, nâng cao chất lượng thiết kế và rút ngắn thời gian đưa sản phẩm vào sản xuất.
