3D PDF là gì?
3D PDF là định dạng PDF đặc biệt cho phép chứa mô hình 3D hoàn chỉnh. Người nhận có thể xoay, phóng to, ẩn/hiện chi tiết và kiểm tra mô hình trực tiếp ngay trong file PDF, thay vì chỉ xem bản vẽ 2D tĩnh như PDF thông thường.
Trong Autodesk Inventor, người dùng có thể xuất mô hình Part hoặc Assembly sang 3D PDF và lựa chọn các thông tin, Design View Representations và template muốn đưa vào file xuất.
Cách xuất file PDF 3D trong Autodesk Inventor
Để xuất file PDF 3D trong Autodesk Inventor, bạn cần lần lượt thiết lập mô hình, thông tin hiển thị, Design View, chất lượng 3D và template trước khi xuất file. Dưới đây là quy trình từng bước để tạo 3D PDF từ file Part hoặc Assembly trong Inventor.
Bước 1: Mở file Part hoặc Assembly
Mở mô hình cần xuất trong Autodesk Inventor.
Bạn có thể thực hiện với file Part (.ipt) hoặc Assembly (.iam).

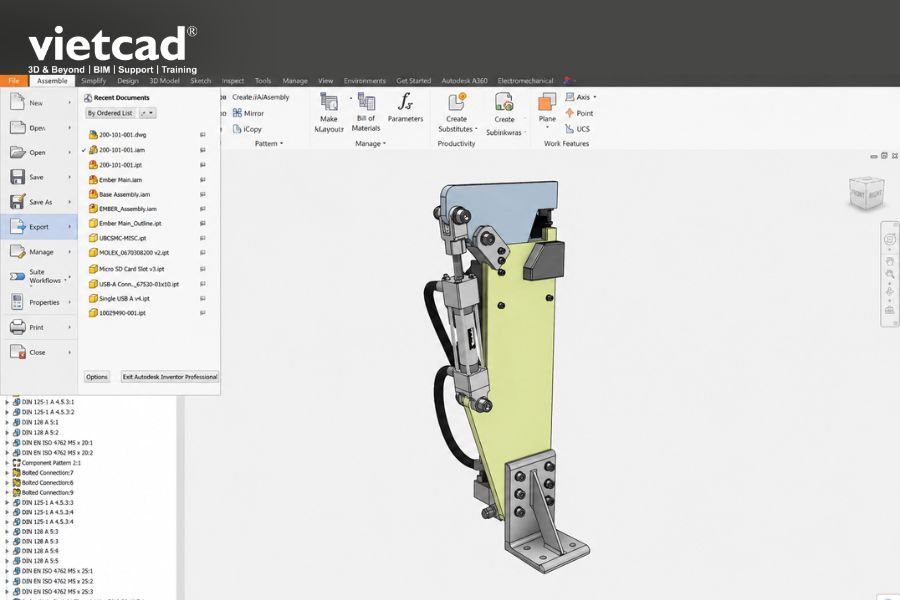

Mở file Part hoặc Assembly trong Autodesk Inventor để chuẩn bị xuất mô hình sang 3D PDF
Bước 2: Mở lệnh Export 3D PDF
Trên thanh công cụ, chọn:
File > Export > 3D PDF
Ngoài ra, trong môi trường Annotate, bạn có thể sử dụng lệnh 3D PDF trong nhóm Export.

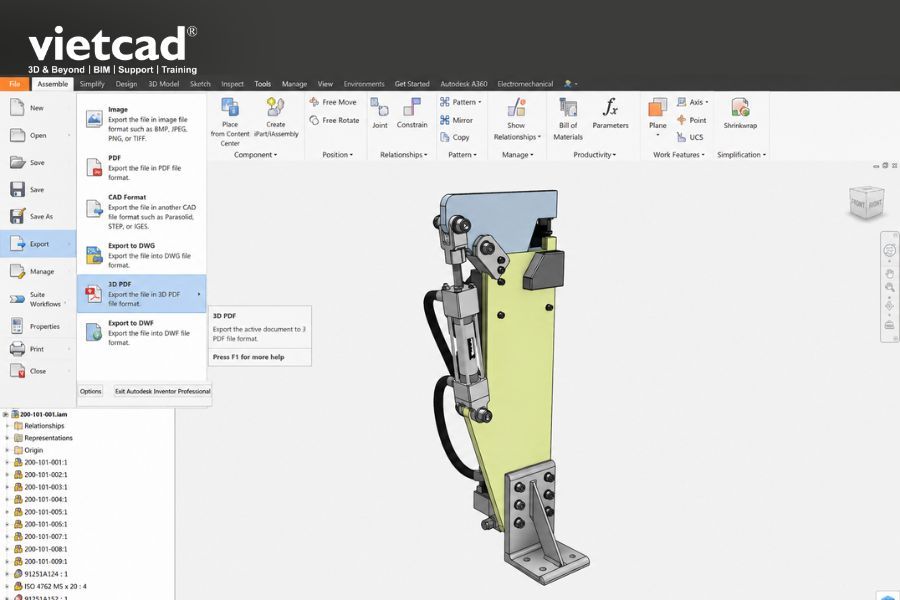

Truy cập lệnh Export 3D PDF trong Autodesk Inventor để bắt đầu quá trình xuất mô hình 3D
Bước 3: Chọn thông tin muốn xuất
Trong cửa sổ Publish 3D PDF, lựa chọn các thông tin của mô hình muốn đưa vào file PDF.
Bạn có thể chọn các model properties cần thiết và loại bỏ những trường thông tin không có giá trị để tài liệu gọn hơn.

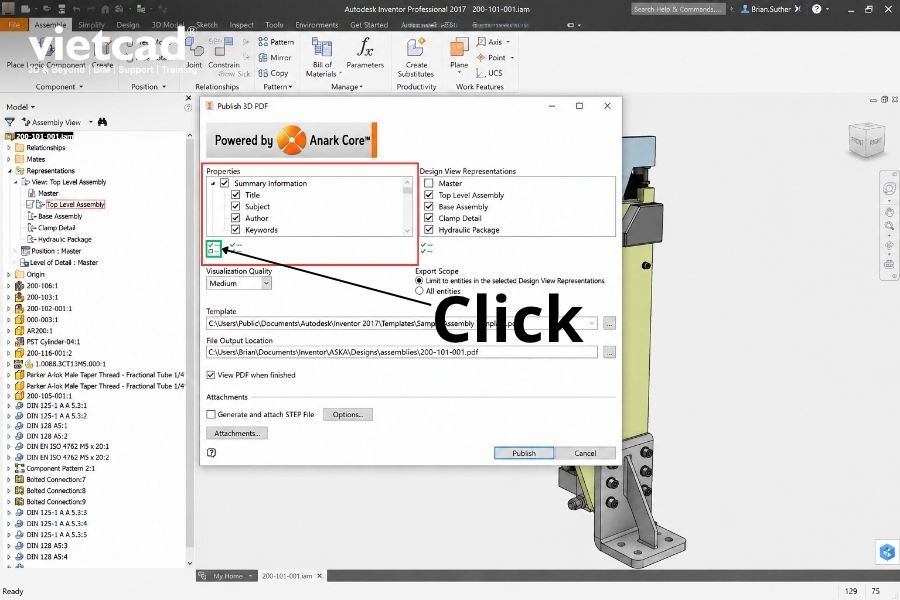

Cửa sổ Publish 3D PDF cho phép lựa chọn thông tin và thuộc tính của mô hình muốn đưa vào file PDF
Bước 4: Chọn Design View Representations
Tiếp theo, chọn các Design View Representations muốn đưa vào 3D PDF.
Nếu mô hình có nhiều góc nhìn, việc lựa chọn đúng Design View giúp người nhận dễ dàng kiểm tra các trạng thái khác nhau của mô hình. Inventor cũng cho phép giới hạn dữ liệu xuất theo các Design View đã chọn để giảm kích thước file.

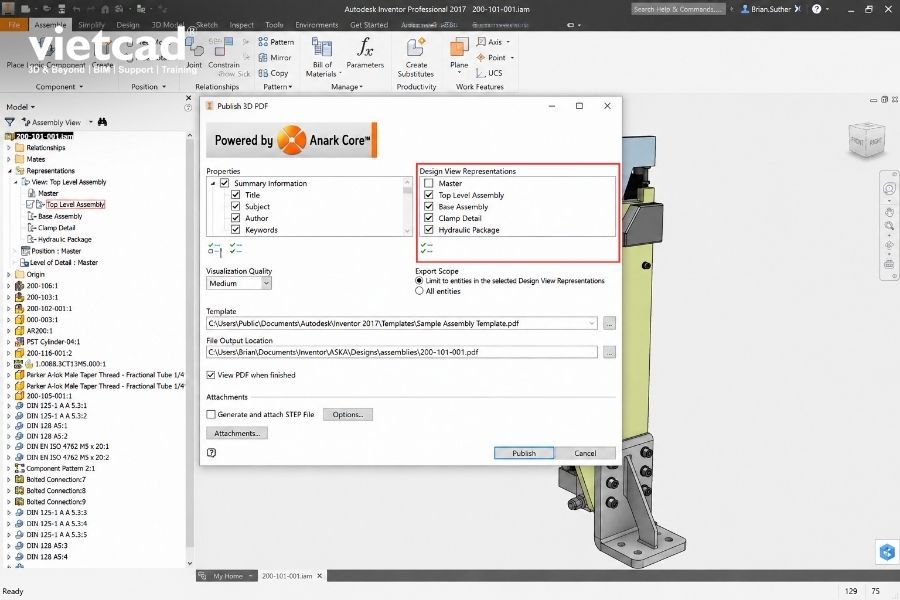

Lựa chọn các Design View Representations để xác định những trạng thái và góc nhìn của mô hình được xuất sang 3D PDF
Bước 5: Thiết lập chất lượng mô hình
Nếu tùy chọn Visualization Quality khả dụng, hãy lựa chọn mức chất lượng phù hợp.
High giúp hiển thị nhiều chi tiết hơn khi phóng to mô hình, trong khi mức thấp hơn có thể giúp giảm kích thước file 3D PDF.

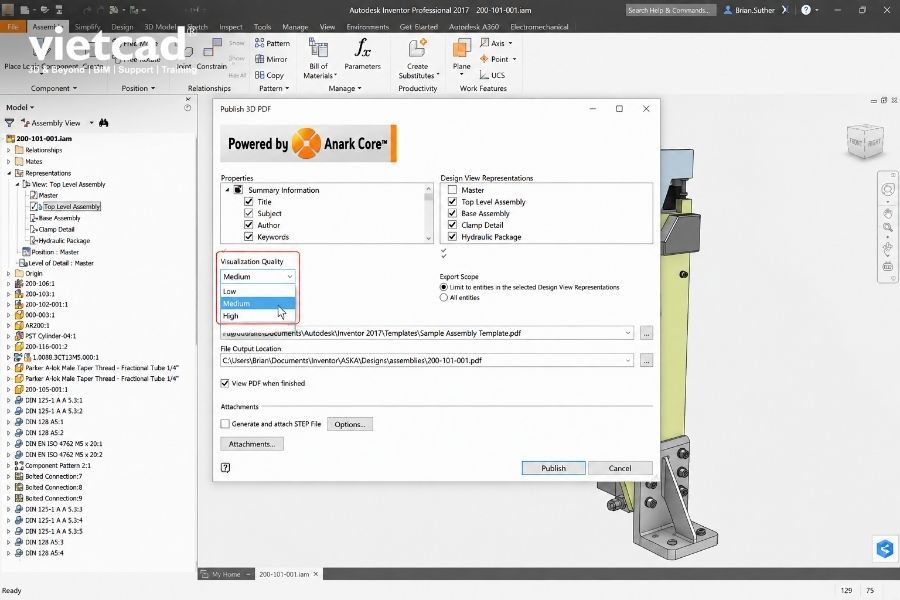

Thiết lập Visualization Quality để điều chỉnh mức độ chi tiết của mô hình 3D trong file PDF
Bước 6: Chọn template 3D PDF
Tại mục Template, chọn mẫu 3D PDF phù hợp với tài liệu cần xuất. Template quyết định cách bố trí và trình bày các thành phần trong file PDF. Autodesk Inventor hỗ trợ template có sẵn và cho phép tùy chỉnh theo nhu cầu.
Nhấn nút “...” bên cạnh mục Template để mở cửa sổ lựa chọn template 3D PDF.

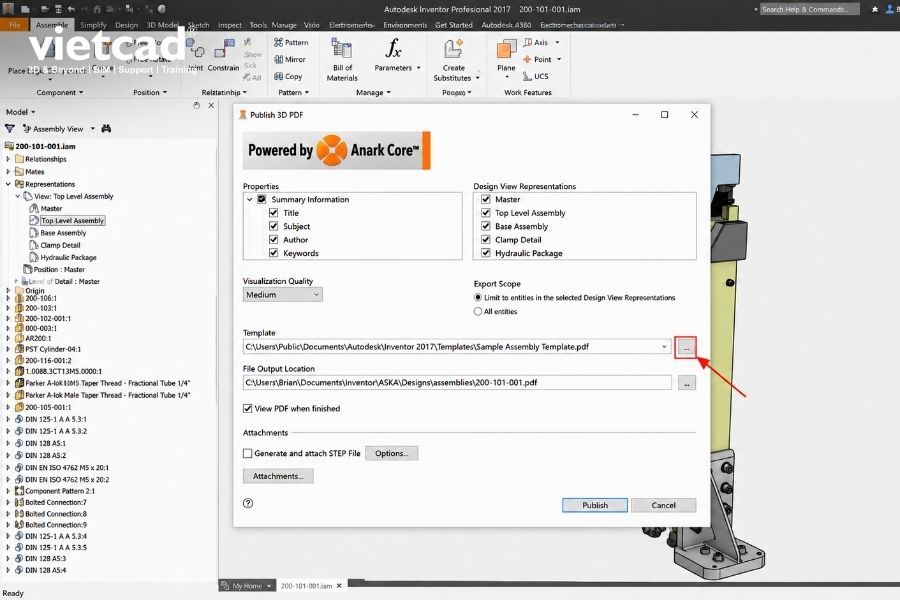

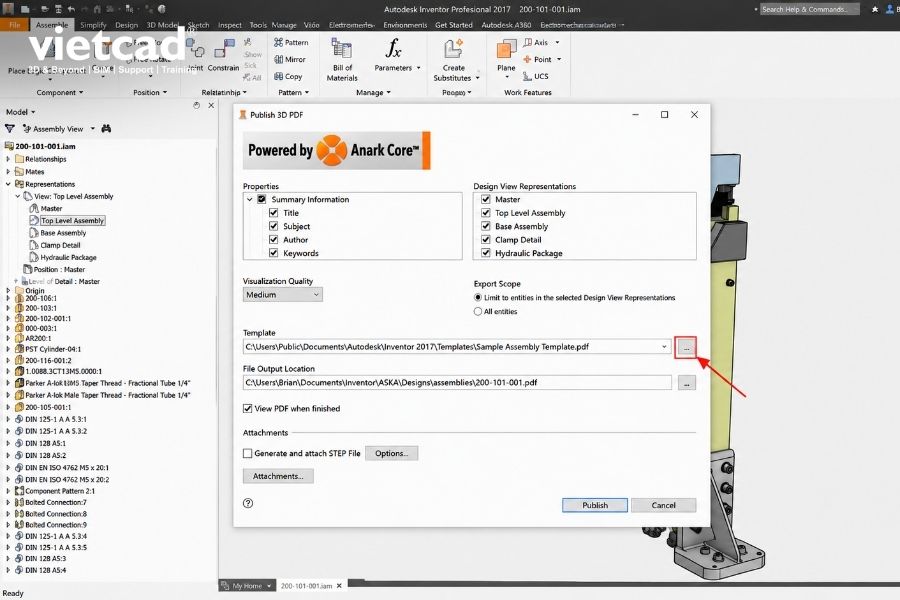

Mở danh sách template 3D PDF trong cửa sổ Publish 3D PDF
Trong cửa sổ Please select a PDF template file, chọn template phù hợp, sau đó nhấn Open để xác nhận.

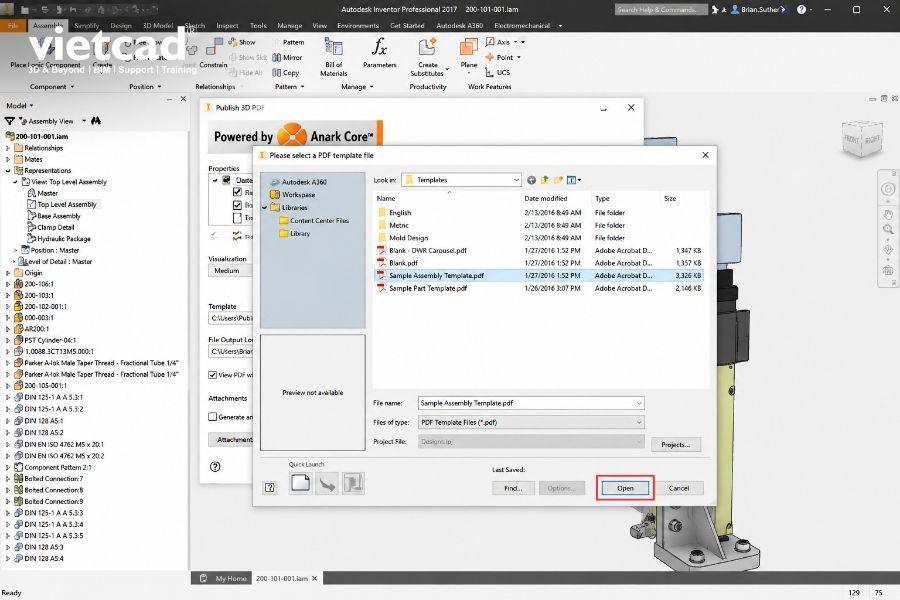

Chọn template 3D PDF phù hợp cho mô hình cần xuất
Tại mục Attachments, tích chọn Generate and attach STEP file để tạo và đính kèm file STEP.

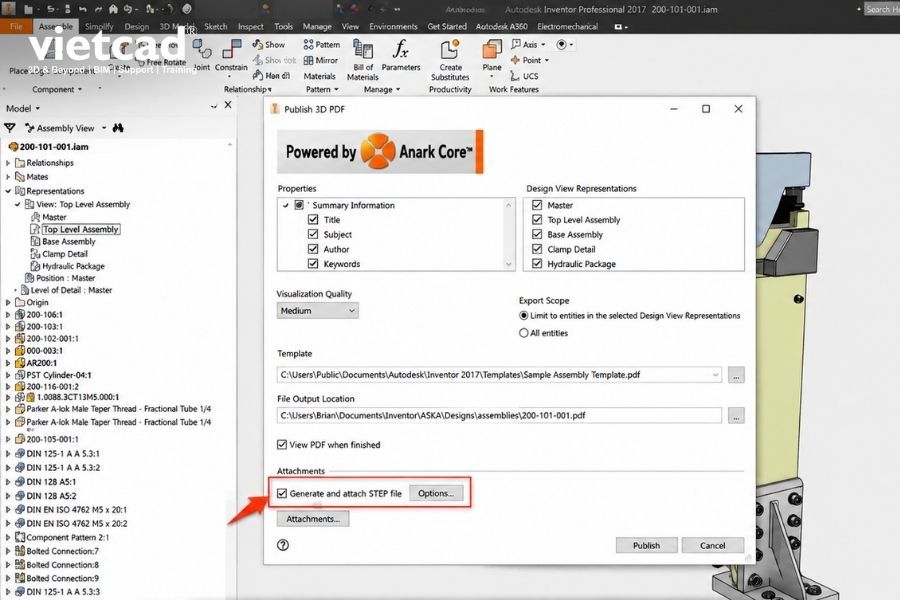

Kích hoạt tùy chọn đính kèm file STEP cùng 3D PDF
Nhấn Options để mở cửa sổ STEP File Save As Options, kiểm tra thiết lập và nhấn OK để xác nhận.

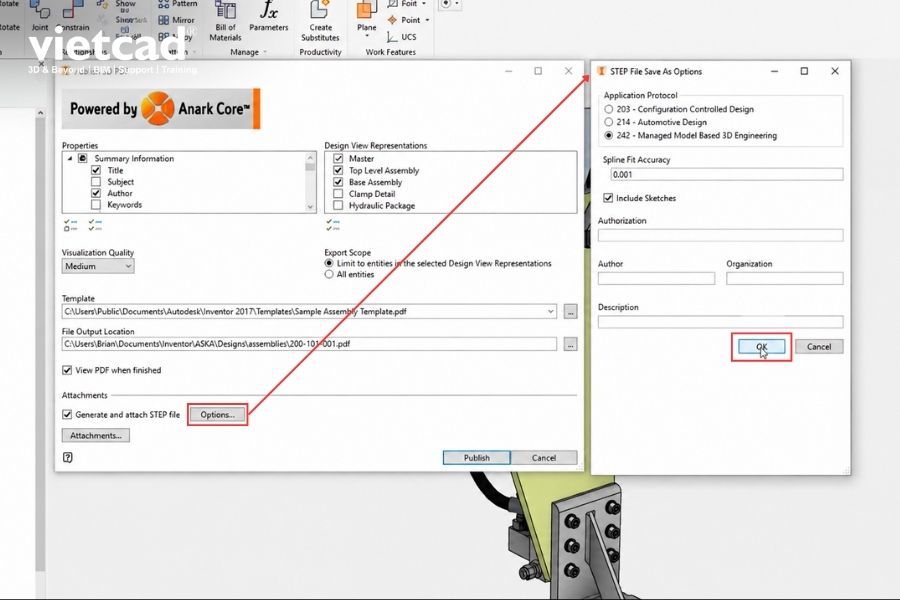

Thiết lập tùy chọn cho file STEP trước khi đính kèm vào 3D PDF
Nhấn Attachments... để mở cửa sổ 3D PDF Attachments, sau đó chọn Add Files để thêm tệp.

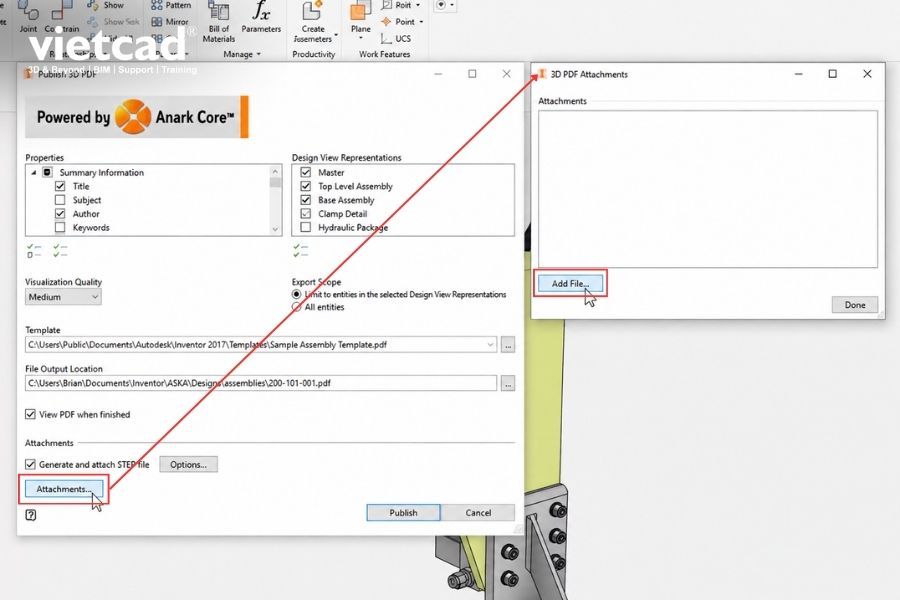

Mở phần quản lý tệp đính kèm của 3D PDF
Trong cửa sổ Please select a file to attach, chọn file cần thêm và nhấn Open để hoàn tất.

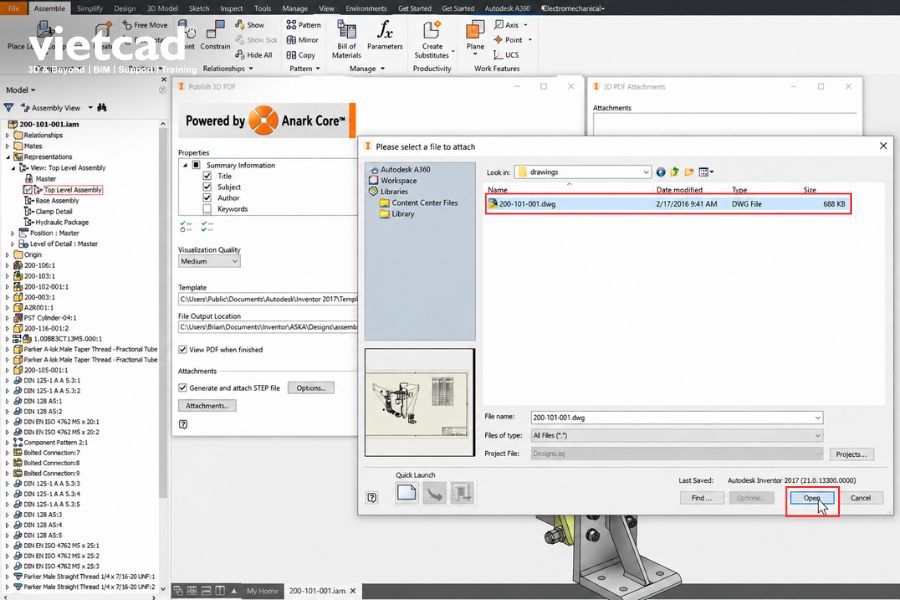

Chọn file cần đính kèm vào tài liệu 3D PDF
Bước 7: Chọn nơi lưu và Publish
Chọn thư mục lưu file 3D PDF, đặt tên file và bật View PDF When Finished nếu muốn mở file sau khi xuất.
Sau đó nhấn Publish để Autodesk Inventor tạo file 3D PDF.

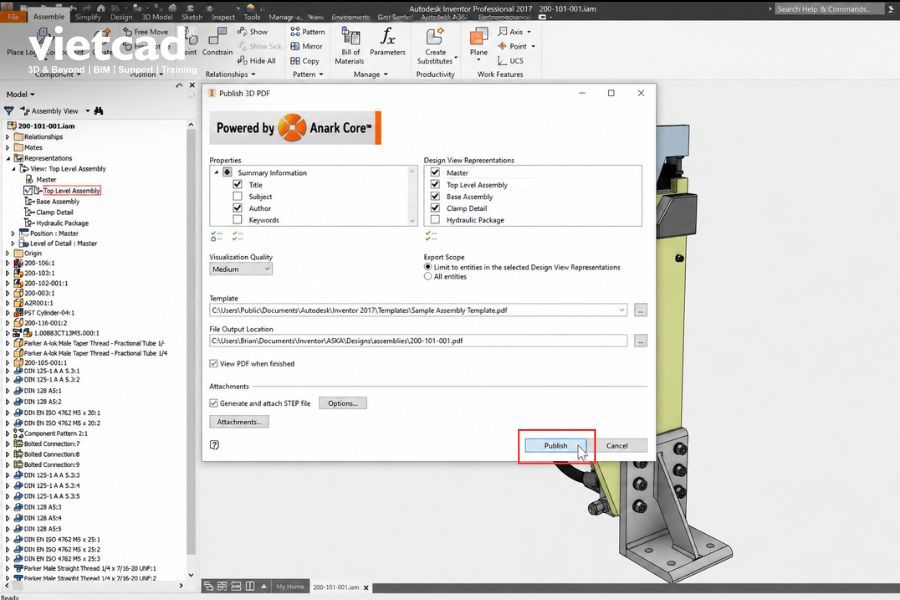

Nhấn Publish để Autodesk Inventor hoàn tất quá trình xuất
Xem ngay: Hướng dẫn chi tiết xuất file PDF 3D trong Autodesk Inventor và kiểm tra và tương tác với file 3D PDF trong Adobe Acrobat / Reader
Xem thêm:
Cách xuất file PDF 3D trong Autodesk Inventor khá trực quan: mở Part hoặc Assembly, chọn File > Export > 3D PDF, thiết lập thông tin, Design View, template và các tùy chọn cần thiết rồi Publish file. Với hướng dẫn từ VietCAD, bạn có thể dễ dàng thực hiện quy trình này để tạo tài liệu 3D PDF phục vụ chia sẻ mô hình cho khách hàng hoặc các bộ phận khác. 3D PDF cho phép người nhận trực tiếp xem và tương tác với mô hình ngay trong tài liệu PDF.
