Các công cụ quản lý Layer trong AutoCAD nên biết

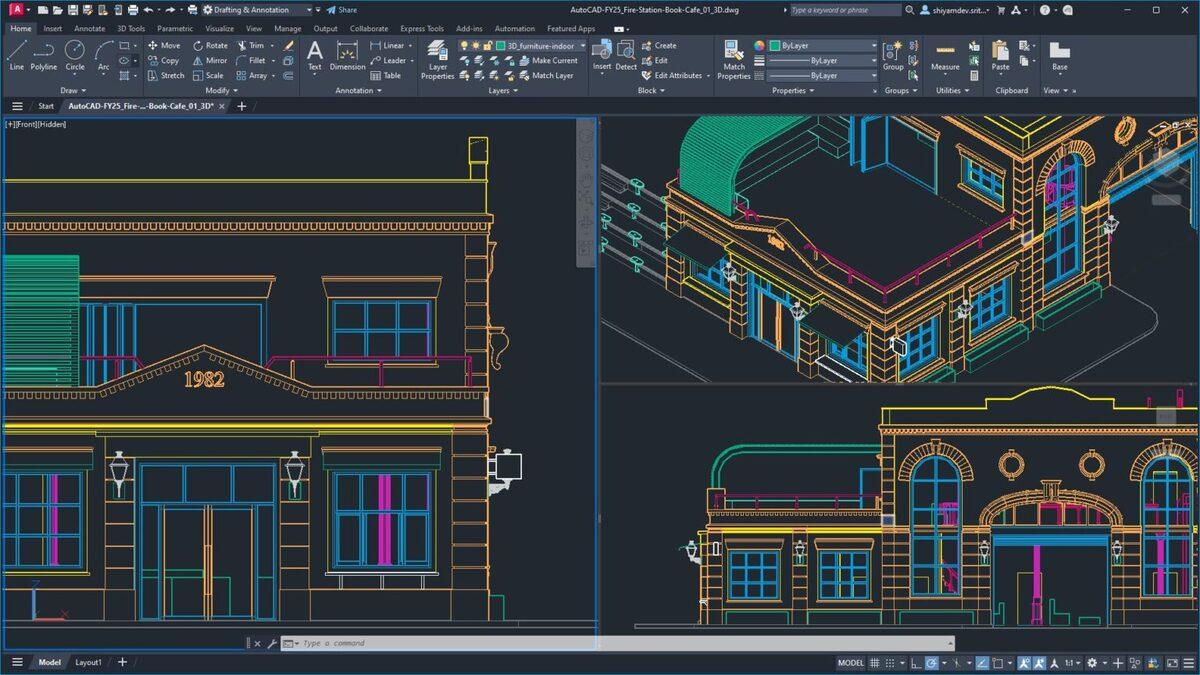

Layer là nền tảng giúp tổ chức bản vẽ trong AutoCAD. Với những bản vẽ đơn giản, người dùng chỉ cần một vài layer cơ bản. Tuy nhiên, trong môi trường doanh nghiệp, một bản vẽ kỹ thuật có thể chứa hàng chục hoặc hàng trăm layer dành cho tường, kích thước, thiết bị, đường ống, dây điện, text, hatch, khung tên và nhiều nhóm thông tin khác.

Nếu layer không được quản lý hợp lý, bản vẽ sẽ khó đọc, khó chỉnh sửa và dễ phát sinh sai sót trong quá trình phối hợp hoặc bàn giao. Vì vậy, người dùng nên nắm được các công cụ quản lý Layer trong AutoCAD để kiểm soát bản vẽ hiệu quả hơn.

Vì sao Layer quan trọng trong AutoCAD?

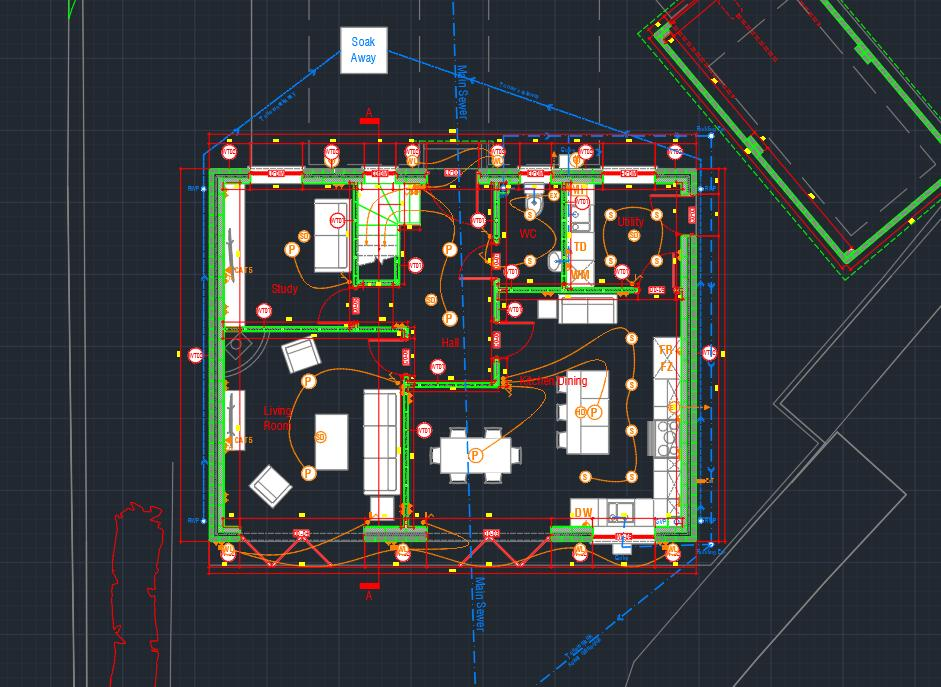

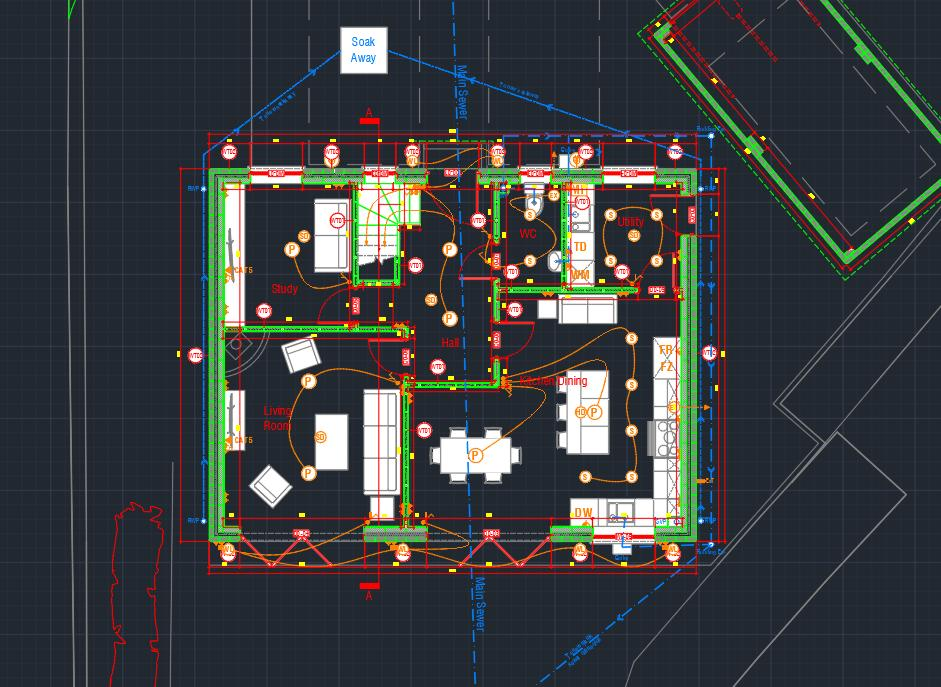

Layer giúp người dùng phân chia đối tượng trong bản vẽ theo từng nhóm chức năng. Thay vì đặt tất cả đường nét, kích thước, text và hatch trên cùng một lớp, người dùng có thể tổ chức dữ liệu thành nhiều layer khác nhau.

Nhờ đó, bản vẽ sẽ dễ kiểm soát hơn khi cần:

• Bật hoặc tắt một nhóm thông tin.

• Thay đổi màu sắc và nét in.

• Kiểm tra đối tượng đặt sai layer.

• Lọc thông tin theo từng chuyên ngành.

• Chuẩn hóa bản vẽ trước khi bàn giao.

Layer đặc biệt quan trọng trong những trường hợp sau:

• Nhiều bộ môn cùng làm việc trên một dự án.

• Người dùng cần in nhiều phiên bản khác nhau của bản vẽ.

• Doanh nghiệp cần kiểm tra và chuẩn hóa dữ liệu.

• Người thiết kế muốn giảm bớt các thông tin gây nhiễu khi chỉnh sửa.

Trong môi trường doanh nghiệp, layer không chỉ là công cụ cá nhân mà còn là một phần của tiêu chuẩn bản vẽ.

Layer Properties Manager

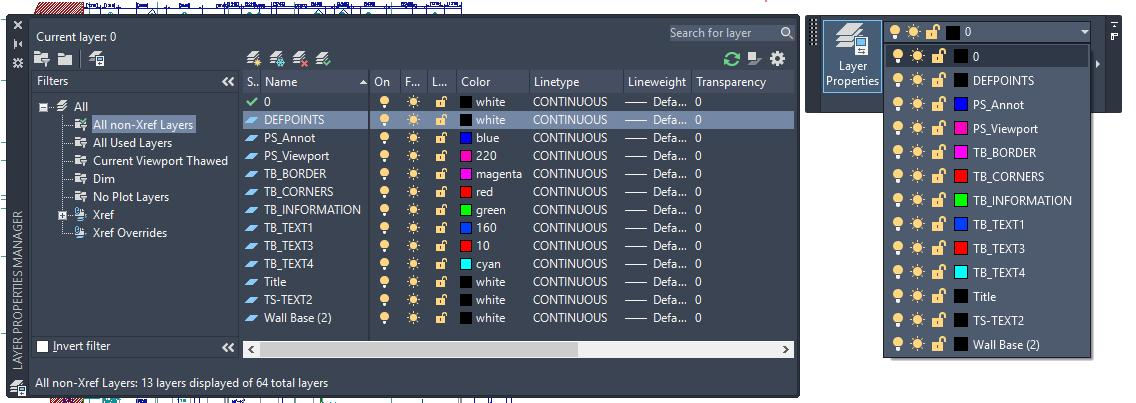

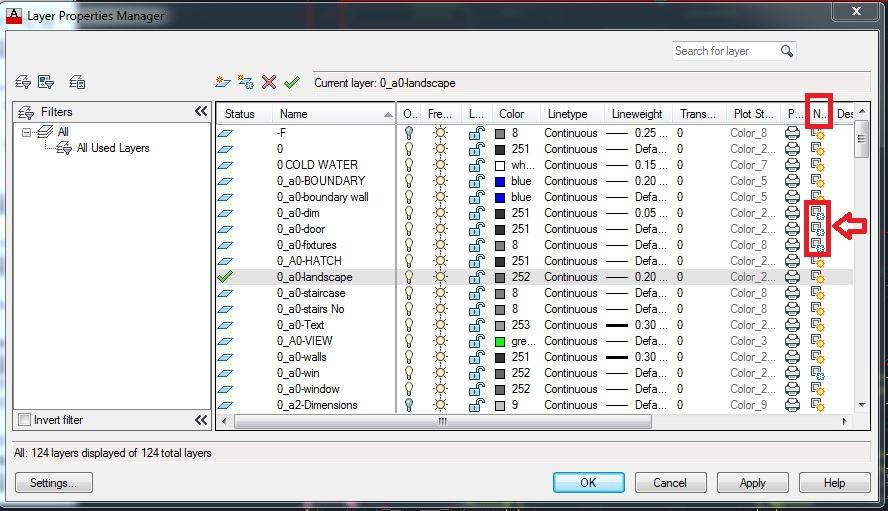

Layer Properties Manager là trung tâm quản lý layer trong AutoCAD. Tại đây, người dùng có thể tạo layer mới, đổi tên layer, gán màu, linetype, lineweight, trạng thái bật/tắt, freeze/thaw, lock/unlock và nhiều thuộc tính khác. Các thao tác thường dùng trong Layer Properties Manager gồm:

 Đối với người mới học AutoCAD, việc hiểu rõ các thuộc tính trong Layer Properties Manager sẽ giúp quá trình xử lý bản vẽ và sửa lỗi diễn ra nhanh hơn.

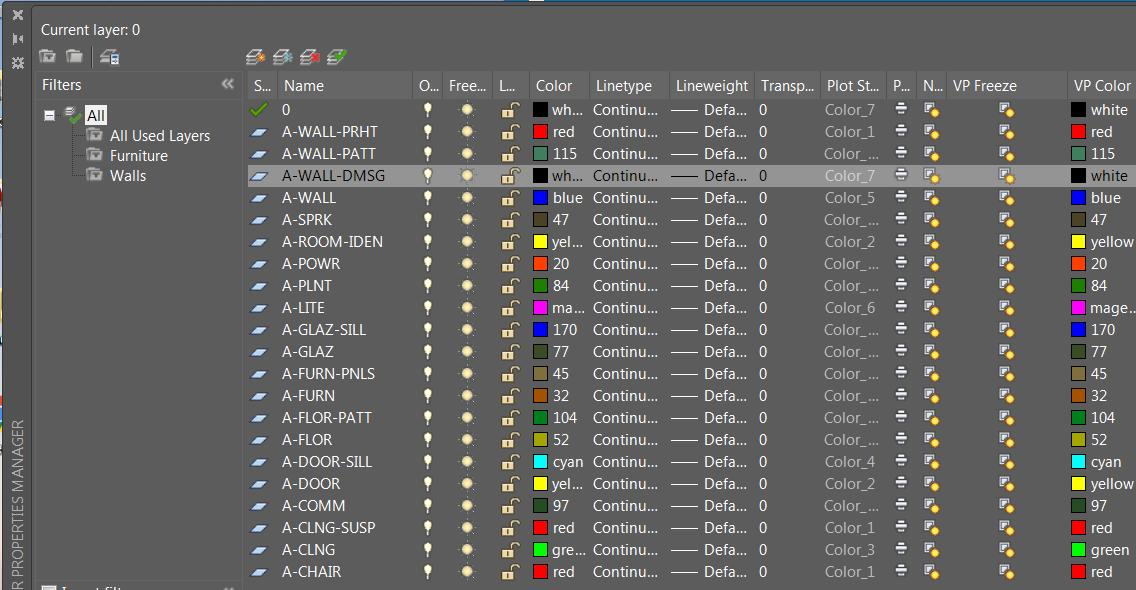

Layer Filters: lọc layer trong bản vẽ lớn

Khi số lượng layer quá nhiều, việc tìm kiếm thủ công sẽ mất nhiều thời gian. Layer Filters giúp người dùng nhóm và lọc layer theo các điều kiện cụ thể. Có hai hướng sử dụng phổ biến:

• Property Filter: lọc theo thuộc tính như tên layer, màu, trạng thái, linetype.

• Group Filter: gom một số layer vào nhóm để bật/tắt hoặc kiểm tra nhanh.

Ví dụ, bạn có thể tạo nhóm layer cho kết cấu, kiến trúc, điện, nước, thiết bị hoặc nhóm layer cần kiểm tra trước khi in. Với dự án có nhiều bộ môn, filter giúp giảm nhầm lẫn khi làm việc trên bản vẽ phức tạp.

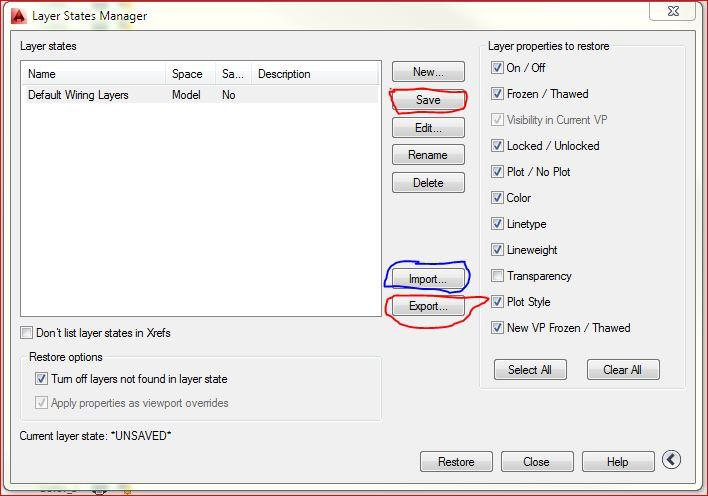

Layer States: lưu trạng thái hiển thị layer

Layer States cho phép người dùng lưu lại trạng thái của các layer để sử dụng nhiều lần. Công cụ này đặc biệt hữu ích khi người dùng thường xuyên phải chuyển đổi giữa nhiều cách hiển thị khác nhau.

Ví dụ:

• Trạng thái chỉ hiển thị phần kết cấu.

• Trạng thái hiển thị layout để in.

• Trạng thái kiểm tra thiết bị.

• Trạng thái ẩn hatch để thao tác nhanh hơn.

• Trạng thái review bản vẽ trước khi bàn giao.

Thay vì phải bật hoặc tắt từng layer mỗi lần, người dùng chỉ cần khôi phục Layer States đã lưu trước đó.

Các lệnh quản lý Layer nên biết

Ngoài Layer Properties Manager, AutoCAD còn cung cấp nhiều lệnh giúp thao tác nhanh hơn trên vùng vẽ.

Những lệnh này giúp người dùng xử lý nhanh trên vùng vẽ mà không cần mở Layer Properties liên tục.

On/Off, Freeze/Thaw và Lock/Unlock khác nhau thế nào?

Ba nhóm trạng thái này thường khiến người mới học AutoCAD dễ nhầm lẫn.

• On/Off: Khi người dùng tắt layer bằng On/Off, các đối tượng trên layer đó sẽ không hiển thị trên màn hình.

• Freeze/Thaw: Freeze sẽ đóng băng layer và giúp giảm tải việc xử lý hiển thị của AutoCAD. Trong các bản vẽ lớn, Freeze thường mang lại hiệu quả tốt hơn so với Off.

• Lock/Unlock: Khi layer được khóa, đối tượng vẫn hiển thị bình thường nhưng người dùng sẽ không thể chỉnh sửa nhầm các đối tượng đó.

Nếu chỉ cần tạm thời ẩn thông tin, người dùng có thể sử dụng Off hoặc Freeze. Nếu vẫn muốn nhìn thấy đối tượng nhưng không muốn chỉnh sửa nhầm, Lock sẽ là lựa chọn phù hợp hơn.

Mẹo quản lý Layer trong bản vẽ chuyên nghiệp

Để bản vẽ dễ quản lý hơn, người dùng nên duy trì một số nguyên tắc sau:

1. Đặt tên layer có quy luật, tránh tên tùy hứng.

2. Không vẽ mọi thứ trên layer 0 hoặc một layer chung.

3. Gán màu, linetype và lineweight theo tiêu chuẩn.

4. Khóa layer quan trọng khi chỉ cần tham chiếu.

5. Dùng Layer Filters cho bản vẽ nhiều layer.

6. Dùng Layer States cho các tình huống in, review hoặc phối hợp.

7. Kiểm tra layer trước khi xuất bản vẽ hoặc bàn giao.

Nếu nhóm thiết kế làm việc với cơ khí, AutoCAD Mechanical bản quyền có thể hỗ trợ tốt hơn cho tiêu chuẩn bản vẽ cơ khí. Với hệ thống điện, AutoCAD Electrical bản quyền giúp quản lý dữ liệu điện chuyên ngành. Với nhà máy và đường ống, bạn có thể tham khảo Autodesk AutoCAD Plant 3D.

Checklist kiểm tra Layer trước khi bàn giao

Trước khi gửi file cho khách hàng hoặc bộ phận khác, người dùng nên kiểm tra:

• Tên layer có đúng quy chuẩn hay không?

• Đối tượng có bị đặt nhầm layer hay không?

• Những layer quan trọng có đang bị tắt hoặc Freeze hay không?

• Màu sắc và độ dày nét đã đúng tiêu chuẩn chưa?

• Xref hoặc file tham chiếu có tạo ra các layer gây nhiễu hay không?

• Layout in có hiển thị đúng các layer cần thiết hay không?

Checklist này giúp hạn chế các lỗi nhỏ nhưng có thể làm mất nhiều thời gian khi bản vẽ được chuyển qua nhiều người.

Các công cụ quản lý Layer trong AutoCAD giúp bản vẽ trở nên rõ ràng, dễ chỉnh sửa và dễ bàn giao hơn. Người dùng nên làm quen với Layer Properties Manager, Layer Filters, Layer States và các lệnh như LAYISO, LAYOFF, LAYFRZ hoặc LAYLCK để nâng cao hiệu quả làm việc.
