Autodesk AutoCAD Electrical

AutoCAD Electrical là công cụ chuyên dụng dành cho kỹ sư điện – tự động hoá, giúp tăng tốc độ thiết kế, ký hiệu hóa, đánh số dây, tạo báo cáo và đồng bộ dữ liệu dự án. Đây là toolset điện được tích hợp trong AutoCAD 2026, mang lại khả năng tự động hóa mạnh mẽ hơn 95% so với CAD thông thường*. VietCAD là đại lý chính thức của Autodesk tại Việt Nam, cung cấp bản quyền AutoCAD Electrical với hỗ trợ kỹ thuật đầy đủ và giá tốt nhất.

AutoCAD Electrical là gì?

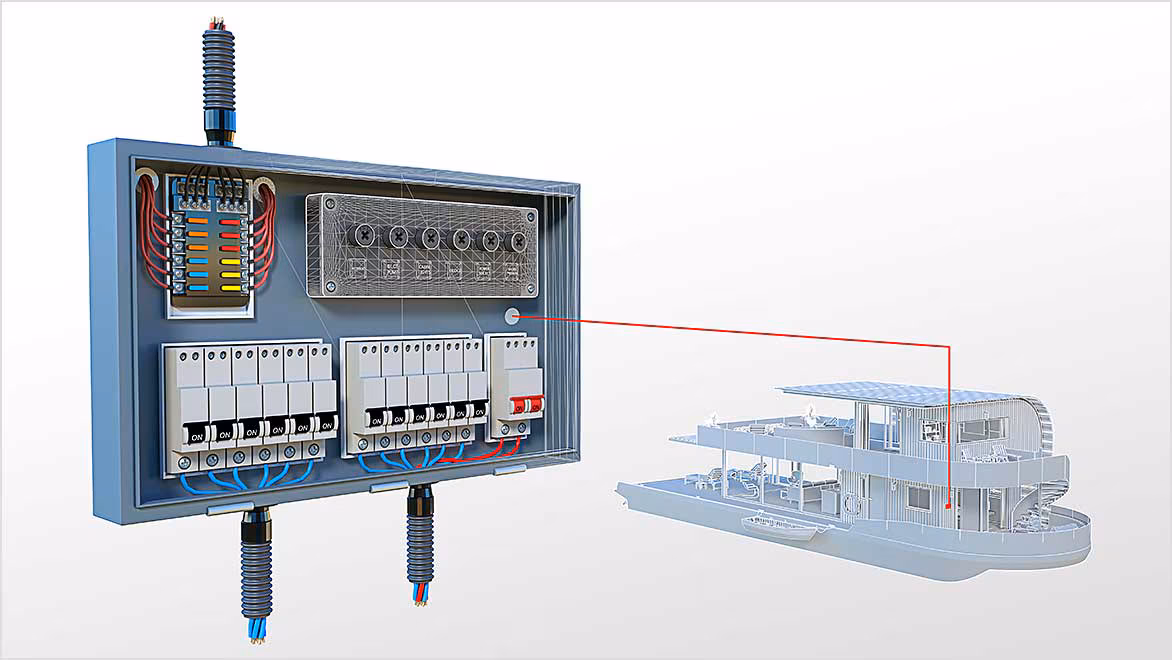

Bảng điện được thiết kế bằng bộ công cụ AutoCAD Electrical

AutoCAD Electrical là phần mềm thiết kế mạch điện chuyên dụng nằm trong bộ AutoCAD 2026, giúp kỹ sư tạo, chỉnh sửa và quản lý hệ thống điều khiển điện với tốc độ nhanh hơn nhiều so với CAD thông thường. Phần mềm tích hợp hơn 65.000 ký hiệu điện thông minh, tự động đánh số dây, gán tag linh kiện, tạo báo cáo và đồng bộ dữ liệu toàn dự án. Đây là công cụ tối ưu cho việc thiết kế tủ điện, hệ thống PLC, I/O và các giải pháp điều khiển công nghiệp.

AutoCAD Electrical dành cho ai?

AutoCAD Electrical phù hợp cho:

• Kỹ sư thiết kế điện công nghiệp

• Kỹ sư tự động hóa

• Đơn vị thiết kế và lắp đặt tủ điện điều khiển

• Nhà máy sản xuất, OEM, tích hợp hệ thống

• Đội kỹ thuật bảo trì – cải tạo hệ thống điện

• Doanh nghiệp cần chuẩn hóa quy trình thiết kế theo tiêu chuẩn quốc tế

Phần mềm giúp các nhóm kỹ thuật giảm lỗi, rút ngắn thời gian thiết kế và quản lý dự án đồng bộ từ đầu đến cuối.

Tính năng của AutoCAD Electrical

AutoCAD Electrical tích hợp bộ công cụ chuyên ngành giúp tăng tốc thiết kế hệ thống điều khiển điện, tự động hóa phần lớn thao tác thủ công và đảm bảo dữ liệu dự án luôn đồng bộ.

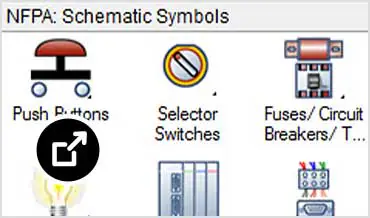

Thư viện hơn 65.000 ký hiệu điện

Phần mềm cung cấp hơn 65.000 ký hiệu theo chuẩn IEC, JIC và nhiều tiêu chuẩn khác. Mỗi ký hiệu đều có thuộc tính thông minh, dễ chỉnh sửa và có thể mở rộng bằng Symbol Builder khi dự án yêu cầu thêm ký hiệu tùy chỉnh.

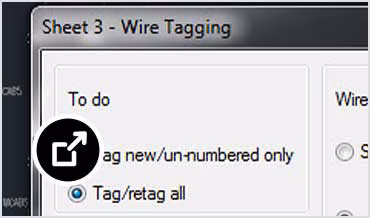

Tự động đánh số dây và gán tag linh kiện

Hệ thống tự động đánh số dây và tạo component tags giúp bản vẽ luôn chính xác, nhất quán giữa schematic, panel footprint và terminal block. Bạn có thể cập nhật số dây theo từng bản vẽ hoặc toàn bộ dự án chỉ với vài thao tác.

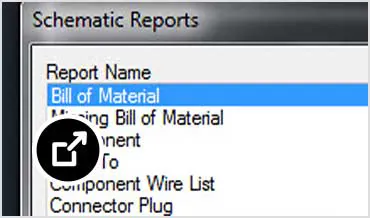

Tạo và cập nhật báo cáo tự động

AutoCAD Electrical cho phép tự động tạo BOM, danh sách dây, danh sách PLC và nhiều báo cáo tùy chỉnh khác. Khi bản vẽ thay đổi, các báo cáo được cập nhật lại ngay lập tức, giúp chuẩn hóa tài liệu thiết kế và tiết kiệm thời gian xử lý hồ sơ.

Cập nhật wire number toàn dự án

Phiên bản 2026 nâng cấp khả năng đồng bộ wire number trên panel footprint, terminal strip và jumper chart. Nhờ đó, hệ thống chú thích dây luôn thống nhất trong các dự án lớn, nhiều bản vẽ.

Thư viện Cable Marker mở rộng

Thư viện Cable Marker mới được bổ sung thuộc tính RATING2 để thể hiện thông tin gauge. Điều này hỗ trợ mô tả dây chính xác hơn, phù hợp với các tiêu chuẩn và quy chuẩn hiện hành.

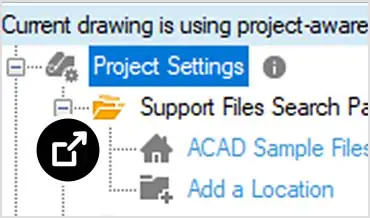

Chia sẻ Support Files qua Autodesk Docs

Connected Support Files giúp toàn bộ nhóm thiết kế dùng chung một bộ tài nguyên như symbol files, template hay catalog. Làm việc trực tiếp qua Autodesk Docs giúp loại bỏ lỗi sai lệch dữ liệu giữa các thành viên.

Tích hợp catalog từ nhà sản xuất

AutoCAD Electrical cung cấp nội dung catalog Schneider Electric kèm panel footprint cho relay, pilot light, pushbutton, selector switch, time relay và tủ điện. Điều này giúp thiết kế sát với thiết bị thực tế và dễ triển khai.

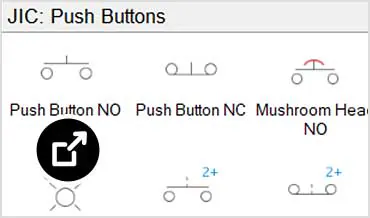

Hỗ trợ tiêu chuẩn điện quốc tế

Phần mềm hỗ trợ chuẩn điện hiện đại và cả thư viện IEC, JIC của phiên bản cũ. Nhờ đó các dự án legacy vẫn được duy trì và nâng cấp dễ dàng.

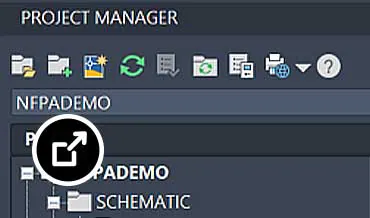

Quản lý dự án với Project Manager

Project Manager giúp tổ chức toàn bộ bản vẽ theo dự án, hỗ trợ re-tag, chỉnh sửa hàng loạt và xuất file nhanh. Mọi thay đổi đều được đồng bộ, giữ toàn bộ thiết kế thống nhất từ đầu đến cuối.

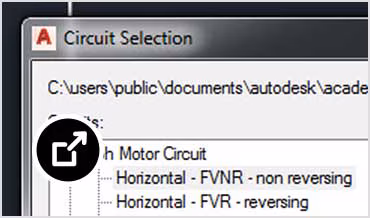

Thiết kế mạch nhanh với Circuit Builder

Circuit Builder đi kèm các mẫu mạch điều khiển và động cơ, cung cấp dữ liệu dựng sẵn và tự động chú thích. Kỹ sư chỉ cần chọn loại mạch và điền thông số, phần mềm sẽ dựng sơ đồ hoàn chỉnh.

Hỗ trợ SQL Catalog và đồng bộ với Vault

SQL catalog giúp quản lý dữ liệu linh kiện tập trung hơn. Khi xuất BOM trong Autodesk Vault, thông tin từ bản vẽ AutoCAD Electrical sẽ tự động đưa vào báo cáo, giúp kiểm soát vật tư chính xác.

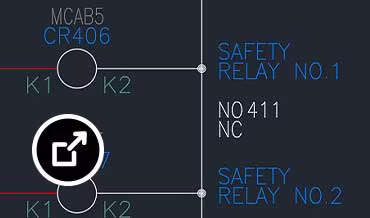

Cross-reference coil – contact

Tính năng cross-referencing theo dõi trực tiếp mối quan hệ coil và contact. Khi có thay đổi, hệ thống sẽ cập nhật ngay để đảm bảo kết nối luôn rõ ràng và không nhầm lẫn.

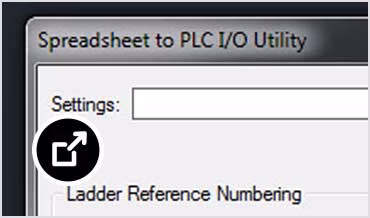

Tạo bản vẽ PLC từ bảng tính

AutoCAD Electrical cho phép tạo nhiều bản vẽ PLC I/O từ một file Excel, CSV hoặc database. Tính năng này rút ngắn đáng kể thời gian chuẩn bị bản vẽ cho các hệ thống PLC lớn.

Yêu cầu cấu hình cho AutoCAD Electrical

AutoCAD Electrical là phần mềm chuyên sâu, xử lý nhiều bản vẽ và dữ liệu điện phức tạp, vì vậy máy tính cần đáp ứng cấu hình đủ mạnh để vận hành ổn định. Dưới đây là cấu hình khuyến nghị giúp bạn làm việc mượt mà, đặc biệt với dự án nhiều bản vẽ, nhiều ký hiệu và dữ liệu tự động hóa.

Yêu cầu hệ thống AutoCAD 2026 (Windows) – Áp dụng cho AutoCAD Electrical



Yêu cầu hệ thống AutoCAD 2026 (Mac)





Yêu cầu riêng cho AutoCAD Electrical (Specialized Toolsets – Windows Only)



AutoCAD Electrical mang lại hệ sinh thái thiết kế điện mạnh mẽ, tự động hóa cao và độ chính xác gần như tuyệt đối—rất phù hợp cho doanh nghiệp cần tăng tốc độ thiết kế, giảm lỗi và chuẩn hóa quy trình. Việc đầu tư đúng phiên bản bản quyền không chỉ giúp bạn vận hành ổn định mà còn đảm bảo tương thích lâu dài với các dự án và hệ thống kỹ thuật.

Nếu bạn cần tư vấn chi tiết, báo giá ưu đãi hoặc hỗ trợ triển khai AutoCAD Electrical bản quyền, hãy liên hệ VietCAD – đối tác Autodesk uy tín tại Việt Nam.
