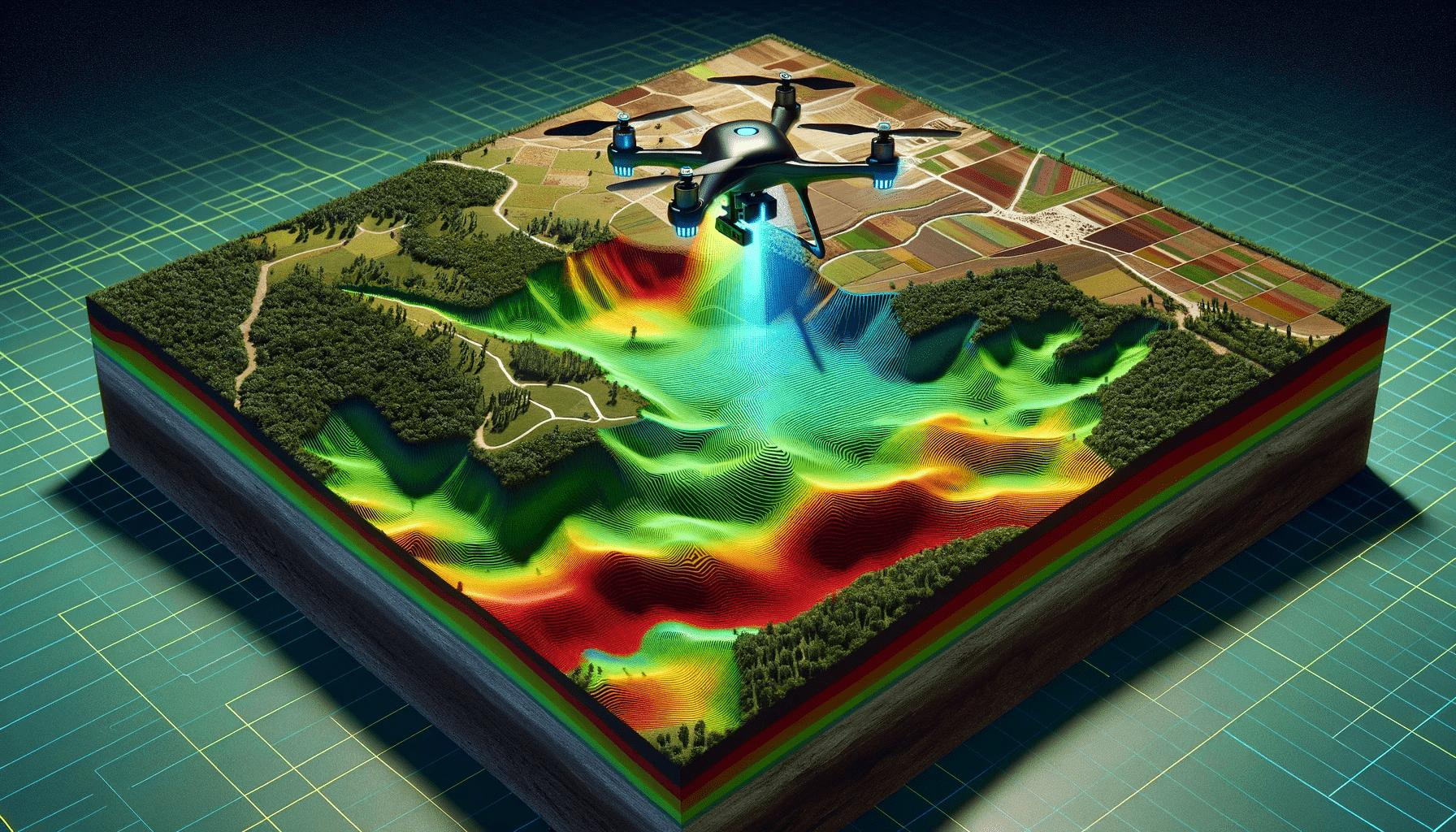

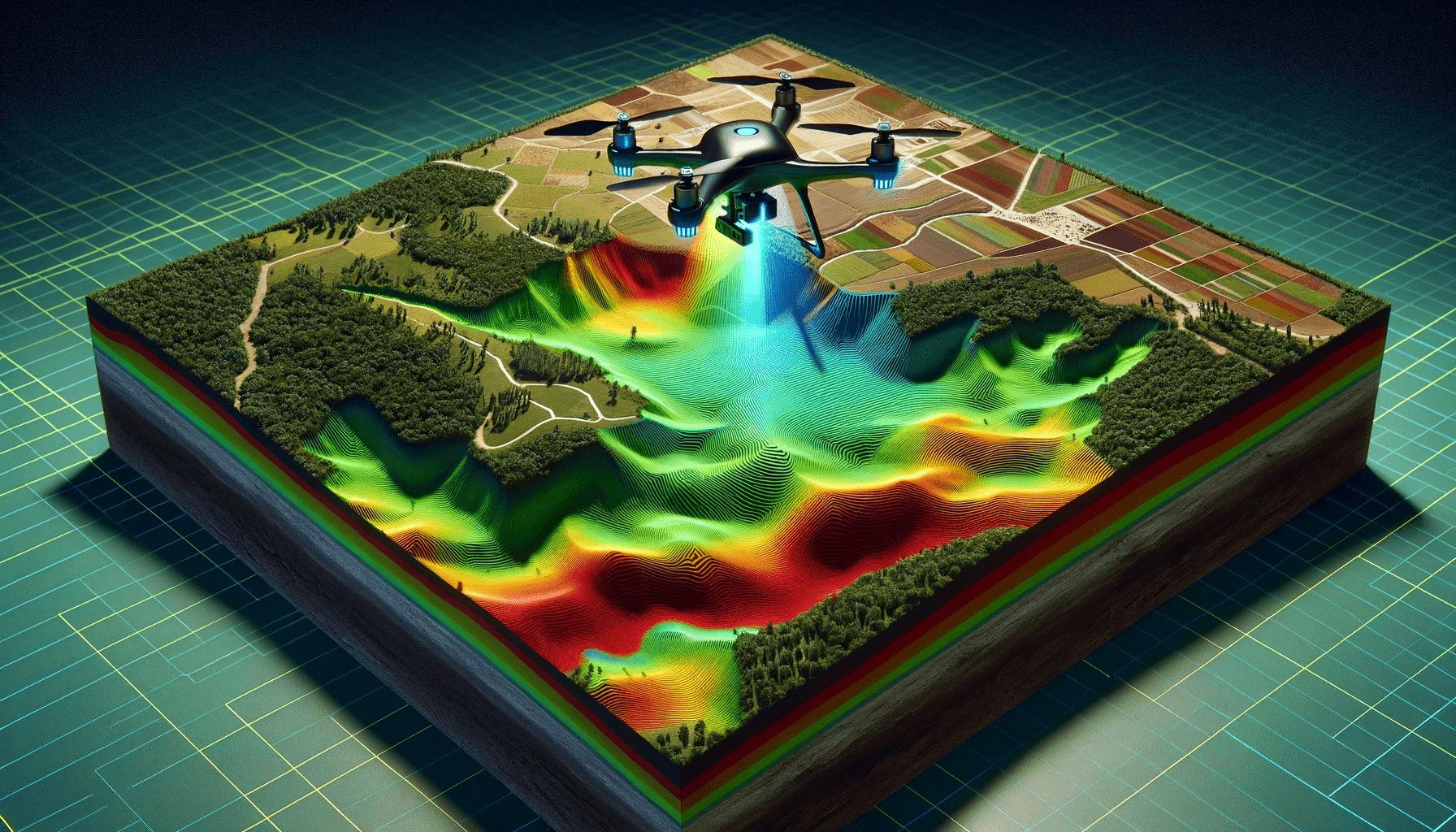

Công nghệ UAV LiDAR là sự kết hợp giữa thiết bị bay không người lái (UAV) và cảm biến LiDAR để thu thập dữ liệu không gian ba chiều. Trong quá trình bay, hệ thống phát các xung laser xuống bề mặt, đo thời gian phản hồi của tín hiệu và tạo ra tập hợp dữ liệu điểm 3D, thường được gọi là point cloud.
Hiện nay, UAV LiDAR được ứng dụng trong khảo sát địa hình, quản lý đô thị, hạ tầng, lâm nghiệp, công nghiệp và quản lý tài sản. Công nghệ này giúp đơn vị khảo sát thu thập dữ liệu ở những khu vực rộng lớn, địa hình phức tạp hoặc khó tiếp cận. Tuy nhiên, để khai thác hiệu quả, doanh nghiệp cần hiểu rõ dữ liệu LiDAR tạo ra là gì, độ chính xác phụ thuộc vào những yếu tố nào và cần những phần mềm nào để xử lý dữ liệu phục vụ thiết kế.
UAV LiDAR là gì?
UAV LiDAR là hệ thống đo quét sử dụng UAV để mang theo cảm biến LiDAR. Trong quá trình bay, cảm biến phát ra hàng trăm nghìn đến hàng triệu xung laser và ghi nhận tín hiệu phản hồi từ mặt đất, cây cối, công trình, mái nhà, đường dây hoặc các đối tượng nằm trong khu vực khảo sát.
Khi kết hợp với hệ thống định vị GNSS và IMU, dữ liệu thu thập được sẽ được định vị trong không gian để tạo thành point cloud 3D. Từ dữ liệu này, nhóm kỹ thuật có thể xây dựng mô hình địa hình, mô hình bề mặt, mặt cắt, bản đồ cao độ hoặc dữ liệu đầu vào cho quy trình CAD/BIM.
Khác với phương pháp chụp ảnh thông thường, LiDAR sử dụng laser để đo khoảng cách nên có khả năng ghi nhận hình dạng và cao độ tốt hơn trong nhiều trường hợp. Tuy nhiên, UAV LiDAR không phải lúc nào cũng thay thế hoàn toàn các phương pháp khảo sát khác. Việc lựa chọn công nghệ phù hợp còn phụ thuộc vào mục tiêu dự án, địa hình, yêu cầu độ chính xác và ngân sách đầu tư.

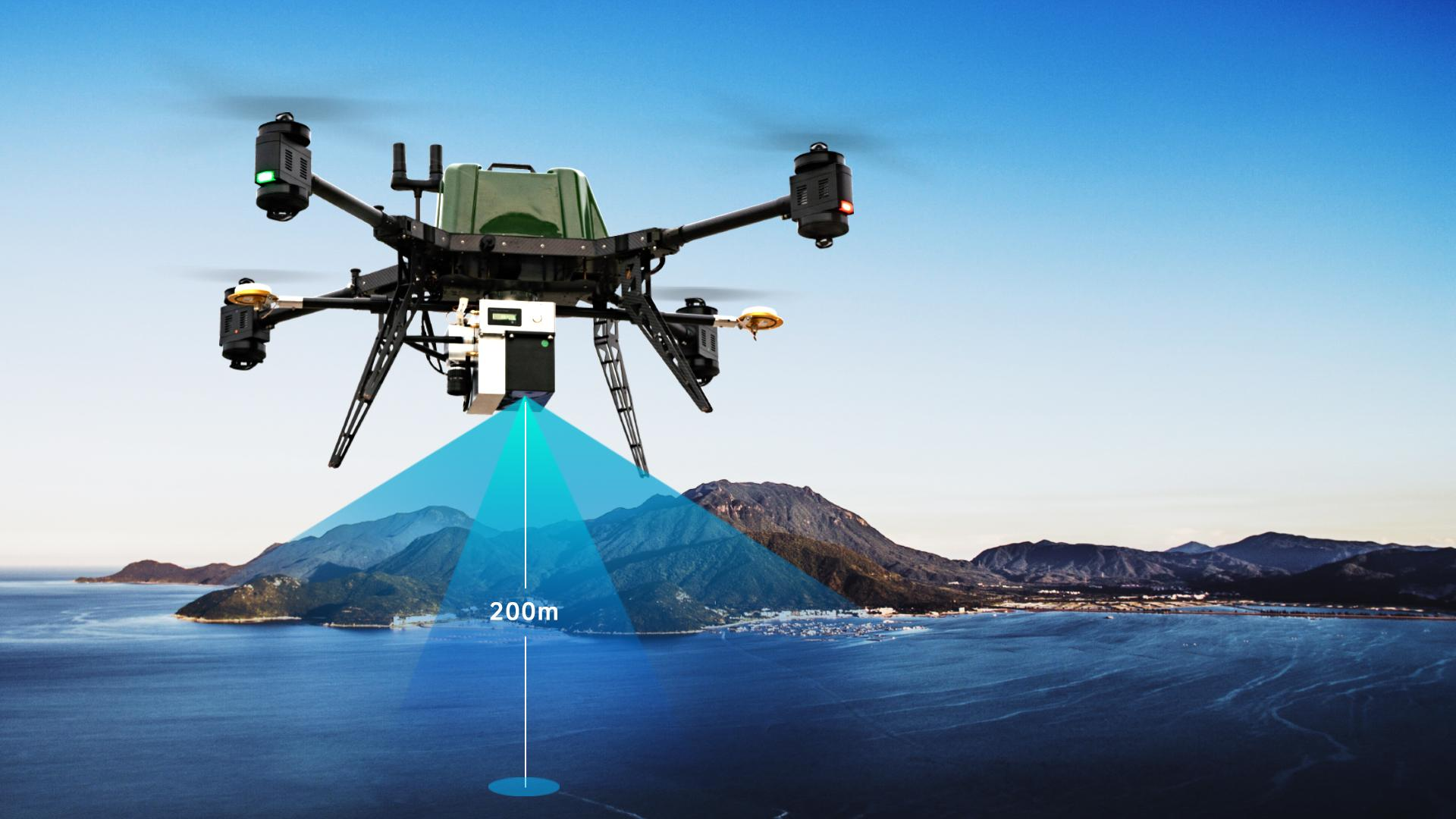

Nguyên lý hoạt động của UAV LiDAR
Một hệ thống UAV LiDAR thường bao gồm UAV, cảm biến LiDAR, bộ định vị GNSS, IMU, pin, thiết bị lưu trữ dữ liệu và phần mềm xử lý. Quy trình hoạt động cơ bản diễn ra theo các bước sau:
-
Lập kế hoạch bay theo khu vực khảo sát.
-
UAV bay theo tuyến và độ cao đã thiết lập.
-
Cảm biến LiDAR phát xung laser xuống bề mặt.
-
Hệ thống đo thời gian tín hiệu phản hồi.
-
GNSS/IMU ghi nhận vị trí và hướng của cảm biến.
-
Phần mềm xử lý dữ liệu để tạo point cloud 3D.
Kết quả cuối cùng không chỉ là hình ảnh mà còn là dữ liệu không gian có tọa độ. Đây cũng là lý do UAV LiDAR được sử dụng trong các bài toán cần đo đạc, phân tích cao độ hoặc xây dựng mô hình hiện trạng.
Dữ liệu UAV LiDAR tạo ra gồm những gì?
Dữ liệu phổ biến nhất mà UAV LiDAR tạo ra là point cloud 3D. Mỗi điểm trong point cloud có thể chứa thông tin về tọa độ, cao độ, cường độ phản xạ và một số thuộc tính phân loại khác.
Từ point cloud, nhóm kỹ thuật có thể tạo ra nhiều loại dữ liệu đầu ra như:
|
Dữ liệu đầu ra |
Ứng dụng |
|---|---|
|
Point cloud 3D |
Kiểm tra hiện trạng, mô hình hóa, đo đạc |
|
DEM/DTM |
Mô hình địa hình, phân tích cao độ |
|
DSM |
Mô hình bề mặt gồm cây cối, công trình, vật thể |
|
Mặt cắt địa hình |
Thiết kế tuyến, hạ tầng, thoát nước |
|
Bản đồ cao độ |
Quy hoạch, san nền, quản lý địa hình |
|
Mô hình hiện trạng |
Đầu vào cho CAD/BIM hoặc digital twin |
Nếu dự án cần xây dựng mô hình công trình hoặc hạ tầng trong môi trường thiết kế, dữ liệu point cloud thường phải được xử lý trước khi đưa vào quy trình CAD/BIM.
Ưu điểm của công nghệ UAV LiDAR
UAV LiDAR sở hữu nhiều ưu điểm trong công tác khảo sát và thu thập dữ liệu:
-
Thứ nhất, công nghệ này giúp rút ngắn thời gian khảo sát trên những khu vực rộng hoặc địa hình phức tạp.
-
Thứ hai, dữ liệu thu được có mật độ điểm cao, hỗ trợ phân tích hình dạng và cao độ với mức độ chi tiết tốt hơn.
-

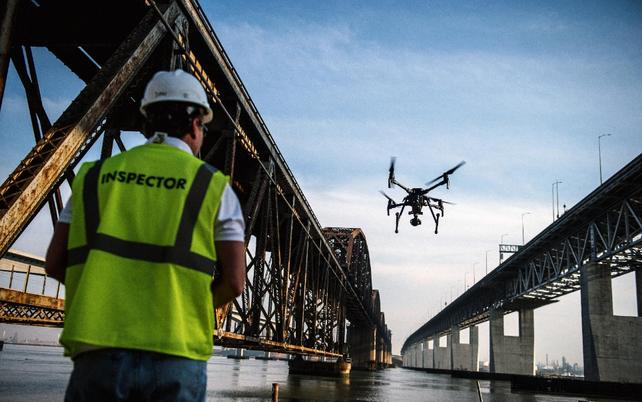

Thứ ba, UAV LiDAR có thể tiếp cận những khu vực khó hoặc tiềm ẩn nhiều rủi ro đối với con người như sườn dốc, hành lang tuyến, khu vực nhiều cây cối hoặc công trình đang vận hành.
-
Ngoài ra, dữ liệu LiDAR còn có thể kết hợp với ảnh chụp, dữ liệu GIS, CAD hoặc BIM để tạo ra bộ dữ liệu hiện trạng đầy đủ hơn.
Hạn chế cần biết trước khi triển khai
UAV LiDAR không phải là giải pháp phù hợp cho mọi dự án. Chi phí đầu tư thiết bị, yêu cầu vận hành và xử lý dữ liệu thường cao hơn so với nhiều phương pháp khảo sát khác.
Một số hạn chế mà doanh nghiệp cần cân nhắc gồm:
-
Đội ngũ vận hành cần có kinh nghiệm bay và xử lý dữ liệu.
-
Điều kiện thời tiết, khu vực bay và các quy định pháp lý có thể ảnh hưởng đến quá trình triển khai.
-
Dữ liệu point cloud cần được xử lý bằng phần mềm chuyên dụng.
-
Độ chính xác của kết quả phụ thuộc vào cảm biến, GNSS, IMU, điểm khống chế và quy trình xử lý.
-
Dữ liệu LiDAR thường cần được làm sạch và phân loại trước khi đưa vào thiết kế.
Vì vậy, doanh nghiệp nên xác định rõ mục tiêu sử dụng dữ liệu trước khi đầu tư hệ thống UAV LiDAR.
Ứng dụng của UAV LiDAR
UAV LiDAR được ứng dụng trong nhiều lĩnh vực khác nhau:
-

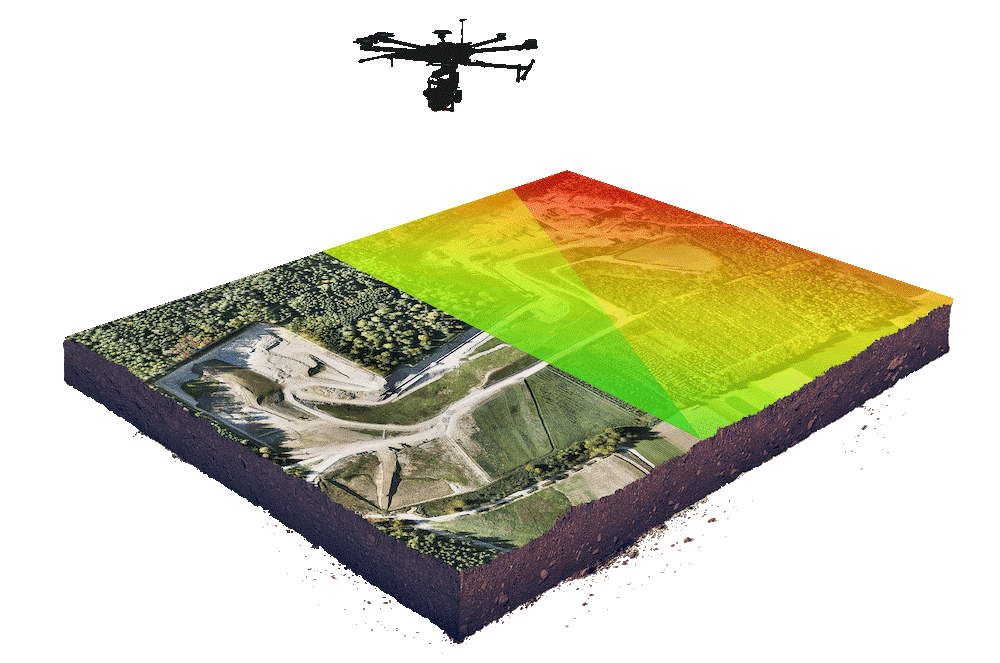

Trong khảo sát địa hình, công nghệ này hỗ trợ tạo mô hình cao độ, mặt cắt, bản đồ địa hình và dữ liệu san nền. Trong đô thị thông minh, UAV LiDAR có thể hỗ trợ quản lý hạ tầng, cây xanh, đường giao thông, công trình và rủi ro môi trường.
-
Trong công nghiệp, UAV LiDAR có thể hỗ trợ kiểm tra hiện trạng khu nhà máy, tuyến ống, hành lang kỹ thuật hoặc khu vực khó tiếp cận. Với các dự án process/plant, dữ liệu hiện trạng có thể là đầu vào quan trọng trước khi thiết kế hoặc cải tạo. Khi dự án liên quan đến đường ống, thiết bị và mô hình nhà máy, doanh nghiệp có thể tham khảo AutoCAD Plant 3D cho workflow thiết kế công nghiệp.
-

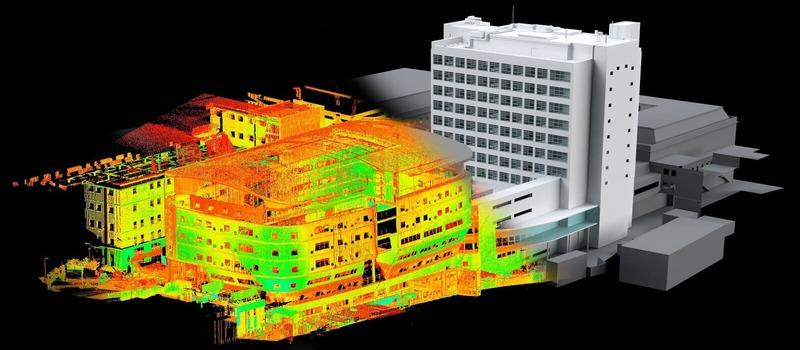

Trong kiến trúc và xây dựng, point cloud có thể hỗ trợ khảo sát hiện trạng, kiểm tra sai lệch, phục dựng mô hình hoặc làm đầu vào cho BIM. Với các dự án BIM, Autodesk Revit thường được dùng để quản lý mô hình công trình và phối hợp dữ liệu thiết kế.
UAV LiDAR khác gì Photogrammetry?
Photogrammetry sử dụng ảnh chụp chồng phủ để xây dựng mô hình 3D hoặc bản đồ trực ảnh. Trong khi đó, UAV LiDAR sử dụng laser để đo khoảng cách và tạo point cloud.
|
Tiêu chí |
UAV LiDAR |
Photogrammetry |
|---|---|---|
|
Dữ liệu chính |
Point cloud từ laser |
Ảnh chụp và mô hình từ ảnh |
|
Khả năng ghi nhận cao độ |
Tốt, đặc biệt trong bài toán địa hình/phức tạp |
Phụ thuộc chất lượng ảnh và điều kiện bề mặt |
|
Khu vực cây cối |
Có thể ghi nhận nhiều lớp phản hồi tùy thiết bị |
Thường khó hơn nếu bị che phủ |
|
Chi phí thiết bị |
Thường cao hơn |
Thường dễ tiếp cận hơn |
|
Ứng dụng |
Khảo sát cao độ, địa hình, hạ tầng, point cloud kỹ thuật |
Bản đồ ảnh, mô hình bề mặt, trực quan hóa |
Trong thực tế, hai phương pháp này thường được kết hợp với nhau để tận dụng ưu điểm của từng loại dữ liệu.

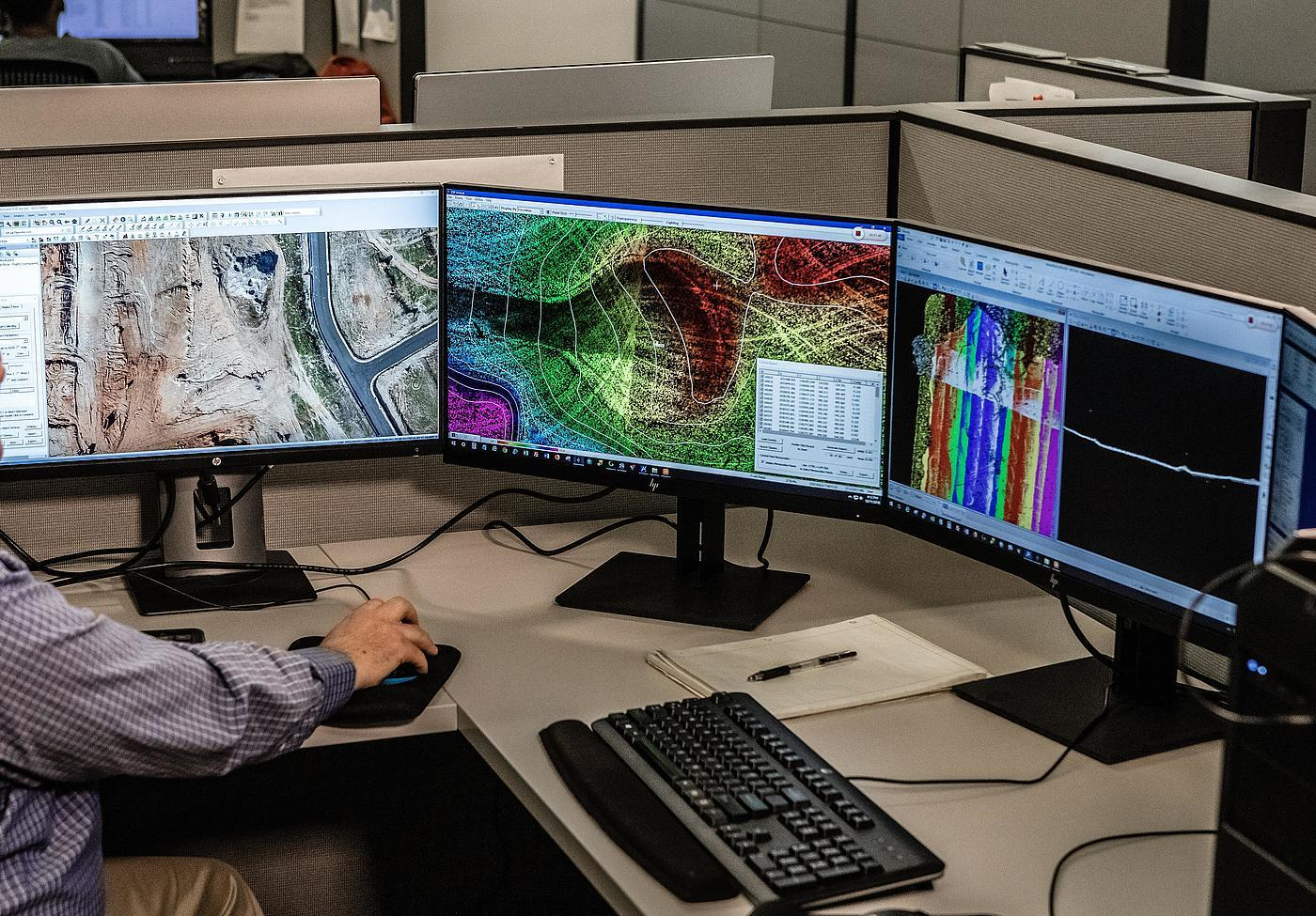

Phần mềm đóng vai trò gì trong dữ liệu UAV LiDAR?
Giá trị của UAV LiDAR không chỉ nằm ở quá trình bay quét mà còn nằm ở khả năng xử lý dữ liệu sau đó. Point cloud cần được lọc nhiễu, phân loại, kiểm tra độ chính xác và chuyển đổi sang định dạng phù hợp với quy trình thiết kế.
Tùy mục tiêu, doanh nghiệp có thể cần phần mềm GIS, phần mềm xử lý point cloud, CAD/BIM hoặc công cụ visualization. Với nhu cầu trình bày mô hình, ánh sáng, vật liệu hoặc phối cảnh, V-Ray có thể hỗ trợ visualization trong một số workflow thiết kế.
Bạn có thể xem thêm danh mục phần mềm bản quyền tại VietCAD để tham khảo các giải pháp CAD, BIM, render và thiết kế kỹ thuật liên quan.
Từ dữ liệu bay quét đến mô hình phục vụ thiết kế
Công nghệ UAV LiDAR giúp thu thập dữ liệu không gian nhanh và chi tiết, nhưng hiệu quả thật sự phụ thuộc vào cách xử lý point cloud và đưa dữ liệu vào quy trình thiết kế. Nếu doanh nghiệp cần tư vấn phần mềm CAD/BIM, xử lý dữ liệu kỹ thuật hoặc chuẩn hóa công cụ thiết kế, có thể liên hệ VietCAD để được hỗ trợ theo nhu cầu triển khai.
