[TIPS] Ba cách nhanh chóng để dọn sạch bản vẽ AutoCAD

Hôm nay, chúng ta sẽ xem xét một trong những chìa khóa để làm việc hiệu quả khi làm việc với AutoCAD nói chung, đó là một bản vẽ sạch.

3/9/2025khoảng 1 tháng trước52 lượt xem

[TIPS] Ba cách nhanh chóng để dọn sạch bản vẽ AutoCAD



Một bản vẽ sạch sẽ nhỏ hơn, dễ làm việc hơn và ít gặp phải bất kỳ vấn đề nào khi chia sẻ, làm việc từ xa và cộng tác với đồng nghiệp hoặc khách hàng. Dưới đây là một số cách để dọn dẹp bản vẽ AutoCAD một cách nhanh chóng nhờ các lệnh Purge, Overkill và Audit trong AutoCAD. (Và hãy chắc chắn kiểm tra video ở cuối bài viết để trình diễn trực tiếp!)

Ba cách nhanh chóng để dọn sạch bản vẽ AutoCAD

PURGE Command

Hãy bắt đầu và bắt đầu xem lệnh PURGE trong AutoCAD, có thể là tuyến phòng thủ đầu tiên và tốt nhất khi cần dọn dẹp một bản vẽ đông đúc hoặc lộn xộn. Lệnh Purge sẽ cho phép bạn chọn và sau đó xóa các đối tượng không sử dụng, các lớp, khối, kiểu và nhiều thứ khác khỏi bản vẽ, để lại một tệp bản vẽ sạch hơn và thường nhỏ hơn.

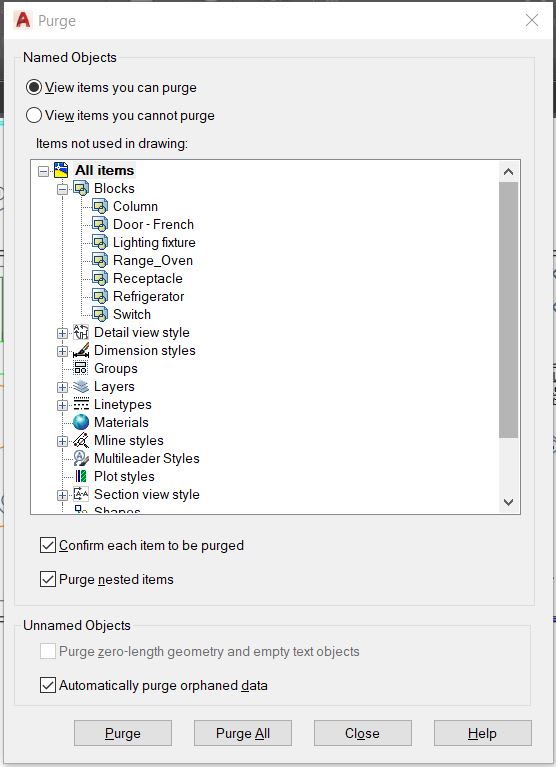

Hộp thoại Purge cho phép chúng ta xem các đối tượng, khối, v.v. có thể được xóa cùng với một vài tùy chọn khác, bao gồm thanh trừng các mục lồng nhau và tự động xóa dữ liệu đơn.

Numbe R1

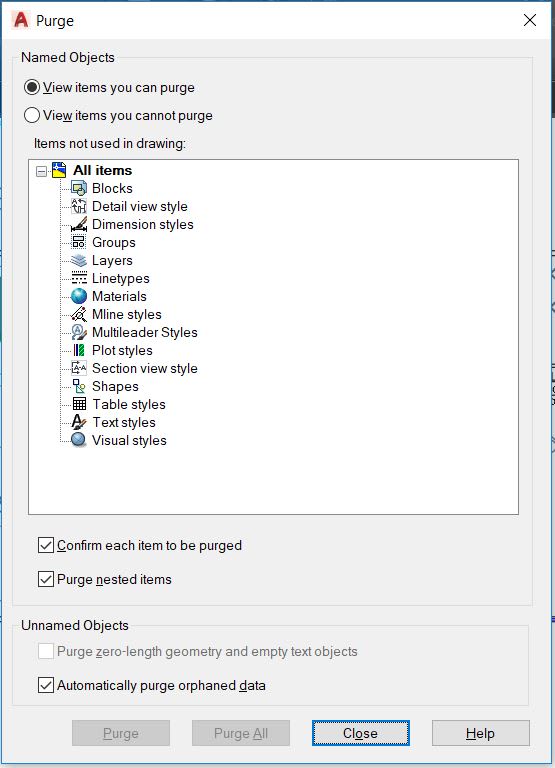

Các mục có thể được thanh lọc riêng bằng cách nhấp chuột phải vào đối tượng trong danh sách và chọn thanh lọc. Để nhanh chóng xóa bản vẽ, chỉ cần chọn tùy chọn Purge All để xóa mọi mục có sẵn để xóa trong một cú nhấp chuột.

Numbe R2

 Tại đây, bạn có thể thấy tùy chọn Purge All đã được sử dụng và chúng ta có thể thấy danh sách các đối tượng đã được dọn sạch ngay lập tức.


OVERKILL Command

Tiếp theo trên đường dẫn đến một bản vẽ sạch sẽ là lệnh OVERKILL. Overkill là một lệnh thường không được sử dụng và đôi khi không biết có thể thực sự giúp ích cho một bản vẽ đã trở nên cồng kềnh và không có tổ chức. Overkill cho phép bạn nhanh chóng loại bỏ nhiều đối tượng chồng chéo và kết hợp những đối tượng chồng chéo một phần.

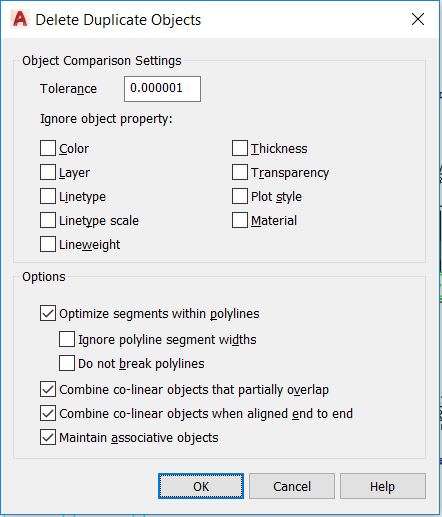

Hộp thoại này sẽ xuất hiện sau khi chọn các đối tượng để dọn sạch bằng lệnh Overkill. (Sử dụng lệnh ALL để chọn mọi thứ trong bản vẽ của bạn, mặc dù nó có thể chậm trong các tệp lớn hơn.)

Numbe R3

Trong hộp thoại, chúng tôi có khả năng lọc các đối tượng trùng lặp sẽ bị xóa và tiêu chí mà chúng sẽ được chọn. Sau khi giải quyết các tùy chọn của bạn hoặc để nguyên hộp thoại, chọn OK để hoàn thành lệnh.

Trong ví dụ này, 19 đối tượng trùng lặp đã bị xóa khỏi bản vẽ, cho phép chúng tôi nhanh chóng dọn sạch nó và có khả năng tiết kiệm một số kích thước tệp.

Numbe R4

AUDIT Command

Lệnh cuối cùng chúng ta sẽ xem xét hôm nay là một công cụ đơn giản (nhưng hữu ích) khi nói đến việc dọn dẹp. AUDIT là một lệnh khá phổ biến khi nói đến việc dọn dẹp và sức khỏe của tệp chung. Nó sẽ tự động đi qua một bản vẽ để tìm và sửa hầu hết các lỗi mà nó gặp phải.

Một mẹo ít được biết đến là bằng cách đặt biến AUDITCTL thành 1, một tệp văn bản sẽ được tạo sau khi lệnh kết thúc với phần mở rộng tệp .ADT. Tệp này chứa bản ghi của bất kỳ lỗi nào được tìm thấy / sửa trong Kiểm toán; nó sẽ được đặt trong thư mục bản vẽ hiện tại và có thể được xem bằng notepad hoặc trình soạn thảo văn bản tương tự.

Khi sử dụng AUDIT, tôi có xu hướng chọn Y khi được nhắc sửa bất kỳ lỗi nào được phát hiện trong quy trình như dưới đây.

Numbe R5

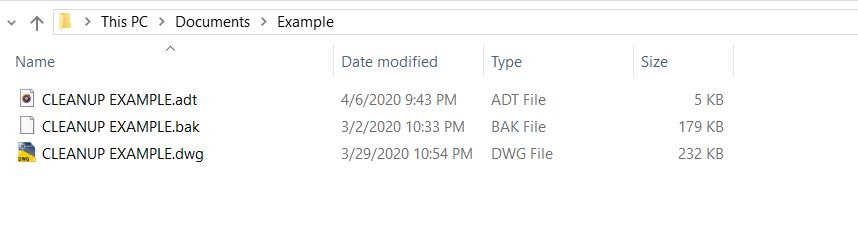

Sau khi cạnh tranh một kiểm đếm cuối cùng của bất kỳ lỗi nào được tìm thấy / sửa chữa sẽ được hiển thị trong dòng lệnh và tệp .adt sẽ được lưu trong thư mục bản vẽ của bạn.

Numbe R7



Xuất bản: 3/9/2025
