MBD (Model-Based Definition) là gì?
MBD (Model-Based Definition) là phương pháp sử dụng mô hình 3D làm nguồn dữ liệu kỹ thuật chính cho toàn bộ quá trình thiết kế và sản xuất. Thay vì phải tạo thêm bản vẽ 2D để truyền đạt thông tin, mọi dữ liệu cần thiết đều được gắn trực tiếp lên mô hình, nhờ đó kỹ sư có thể bổ sung:
- Kích thước và dung sai hình học (GD&T)
- Ghi chú kỹ thuật
- Thông tin vật liệu
- Yêu cầu sản xuất và kiểm tra chất lượng
- Các thông số phục vụ gia công và lắp ráp
Từ Autodesk Inventor 2018, Autodesk đã tích hợp sẵn Inventor MBD, cho phép người dùng tạo và quản lý các thông tin PMI (Product Manufacturing Information) trực tiếp trên mô hình 3D mà không cần phụ thuộc hoàn toàn vào bản vẽ 2D.

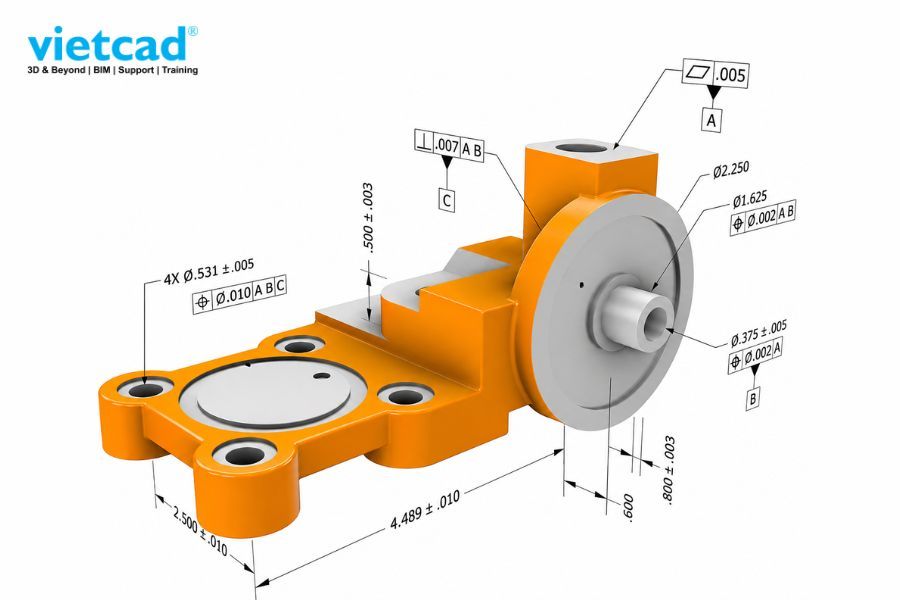

Ví dụ mô hình 3D đã được gắn đầy đủ PMI và GD&T theo phương pháp MBD
Inventor MBD gồm những thành phần nào?
Để triển khai Model-Based Definition hiệu quả, Autodesk Inventor quản lý thông tin sản phẩm thông qua 4 nhóm dữ liệu chính.
1. Mô hình hình học (Geometry)
Geometry là mô hình 3D thể hiện chính xác hình dạng và kích thước của chi tiết hoặc cụm lắp ráp. Đây là nền tảng để bổ sung các thông tin kỹ thuật khác trong MBD. Một mô hình Geometry hoàn chỉnh cần đảm bảo:
- Phản ánh đúng hình dạng và kích thước của sản phẩm
- Có thể chỉnh sửa và cập nhật theo thiết kế tham số
- Là cơ sở để gắn PMI và các dữ liệu sản xuất
2. Thông tin sản xuất (PMI)
PMI (Product Manufacturing Information) bao gồm các dữ liệu phục vụ chế tạo như:
- Kích thước
- Dung sai GD&T
- Ghi chú kỹ thuật
- Ký hiệu bề mặt
- Yêu cầu kiểm tra
Những thông tin này được gắn trực tiếp lên mô hình thay vì đặt trên bản vẽ 2D.

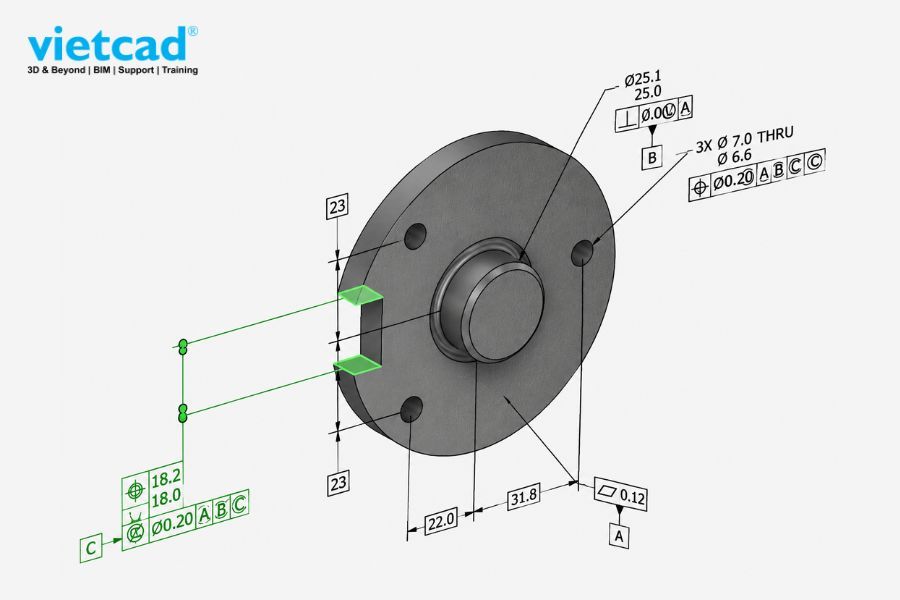

Thông tin sản xuất (PMI) bao gồm kích thước, dung sai hình học và ký hiệu chuẩn được gắn ngay trên mô hình
3. Thuộc tính sản phẩm (Metadata)
Metadata lưu trữ các thông tin quản lý như:
- Vật liệu
- Khối lượng
- Thuộc tính vật lý
- Phiên bản thiết kế
- Cấu hình sản phẩm
Các dữ liệu này có thể đồng bộ với hệ thống PDM hoặc PLM.
4. Góc nhìn trình bày (View Representations)
Inventor MBD cho phép tạo nhiều góc nhìn khác nhau để hiển thị từng nhóm PMI phục vụ các mục đích như:
- Thiết kế
- Gia công CNC
- Kiểm tra chất lượng
- Lắp ráp
- Xuất 3D PDF
Điều này giúp người nhận chỉ xem đúng lượng thông tin cần thiết thay vì toàn bộ mô hình. des: MBD giúp giảm dần sự phụ thuộc vào bản vẽ 2D bằng cách đưa toàn bộ thông tin kỹ thuật lên mô hình 3D

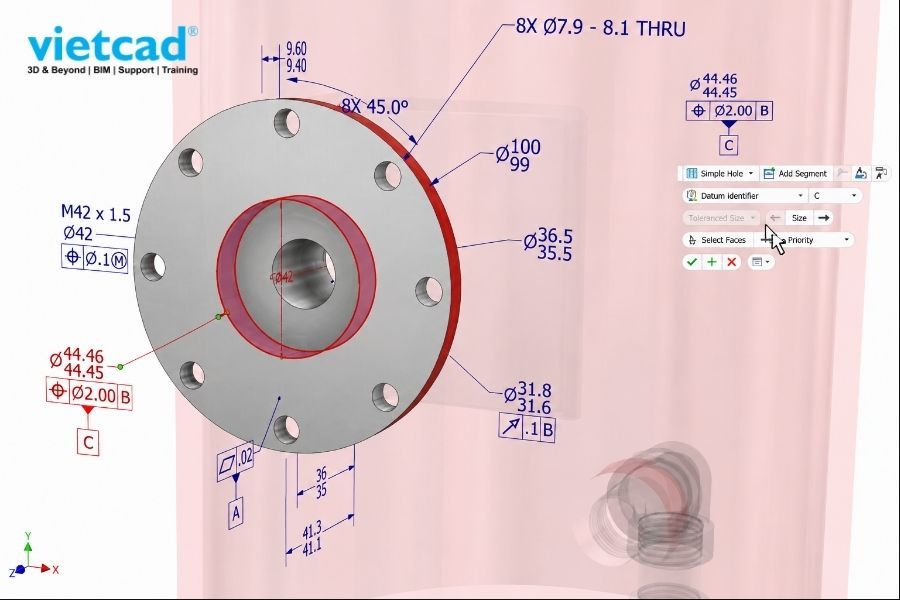

Người dùng có thể dễ dàng thêm, chỉnh sửa kích thước và dung sai GD&T ngay trên mô hình 3D
Vì sao nên ứng dụng Model-Based Definition trong Autodesk Inventor?
Trong quy trình thiết kế truyền thống, việc quản lý riêng mô hình 3D và bản vẽ 2D dễ gây mất đồng bộ dữ liệu khi thiết kế thay đổi. Model-Based Definition (MBD) trong Autodesk Inventor được phát triển để giải quyết vấn đề này.
- Giảm phụ thuộc vào bản vẽ 2D: Thông tin sản xuất được tích hợp trực tiếp trên mô hình 3D thay vì quản lý ở nhiều tài liệu riêng biệt.
- Đồng bộ dữ liệu giữa các bộ phận: Thiết kế, sản xuất và kiểm tra chất lượng cùng làm việc trên một nguồn dữ liệu thống nhất.
- Hạn chế sai lệch khi thiết kế thay đổi: Mọi cập nhật đều được phản ánh trên cùng mô hình, giảm nguy cơ mô hình và bản vẽ không đồng nhất.
- Đáp ứng quy trình sản xuất số: Dữ liệu có thể sử dụng trực tiếp cho CAM, CMM hoặc xuất 3D PDF mà không cần chuyển đổi qua nhiều bước.
- Chuẩn hóa quy trình quản lý thông tin sản phẩm: Giúp doanh nghiệp dễ kiểm soát dữ liệu trong suốt vòng đời phát triển sản phẩm.

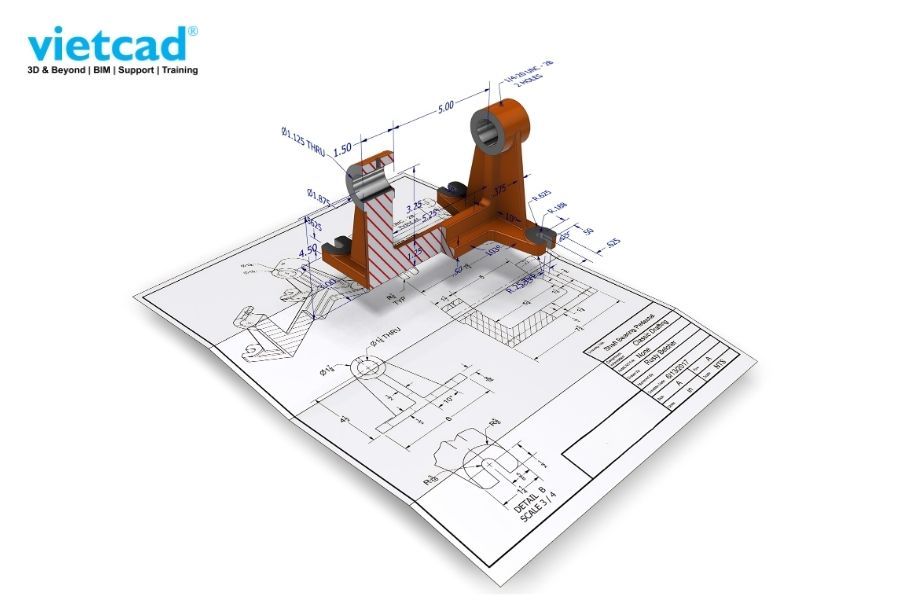

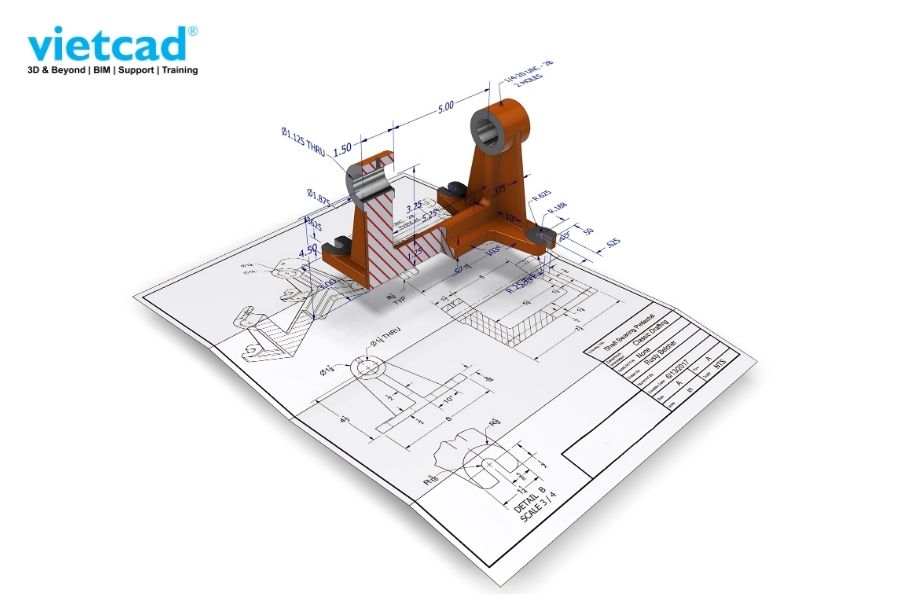

MBD giúp giảm dần sự phụ thuộc vào bản vẽ 2D bằng cách đưa toàn bộ thông tin kỹ thuật lên mô hình 3D.
Ứng dụng Model-Based Definition trong Autodesk Inventor
Trong Autodesk Inventor, Model-Based Definition (MBD) được ứng dụng xuyên suốt quy trình phát triển sản phẩm, từ thiết kế, gia công đến kiểm tra chất lượng với một số ứng dụng phổ biến gồm:
- Tích hợp PMI trực tiếp trên mô hình 3D: Thêm kích thước, dung sai GD&T, ghi chú kỹ thuật, ký hiệu bề mặt và các yêu cầu sản xuất mà không cần thể hiện trên bản vẽ 2D.
- Hỗ trợ gia công CNC: Cung cấp dữ liệu cho các phần mềm CAM hoặc Inventor HSM, giúp lập trình đường chạy dao (Toolpath) nhanh và hạn chế sai sót khi chuyển đổi dữ liệu.
- Phục vụ kiểm tra chất lượng: Sử dụng PMI và GD&T để hỗ trợ hệ thống đo kiểm CMM, giúp quá trình kiểm tra sản phẩm chính xác và nhất quán hơn.
- Xuất và chia sẻ mô hình 3D: Tạo 3D PDF hoặc các định dạng hỗ trợ MBD để chia sẻ với khách hàng, đối tác và các bộ phận sản xuất mà vẫn giữ đầy đủ thông tin kỹ thuật.
- Quản lý dữ liệu sản phẩm: Kết hợp với Autodesk Vault hoặc các hệ thống PDM/PLM để quản lý phiên bản, tài liệu và dữ liệu kỹ thuật trong suốt vòng đời sản phẩm.
- Hỗ trợ phối hợp đa phòng ban: Bộ phận thiết kế, sản xuất, kiểm tra chất lượng và lắp ráp có thể truy cập cùng một mô hình 3D, giúp giảm sai lệch thông tin và tăng hiệu quả cộng tác.

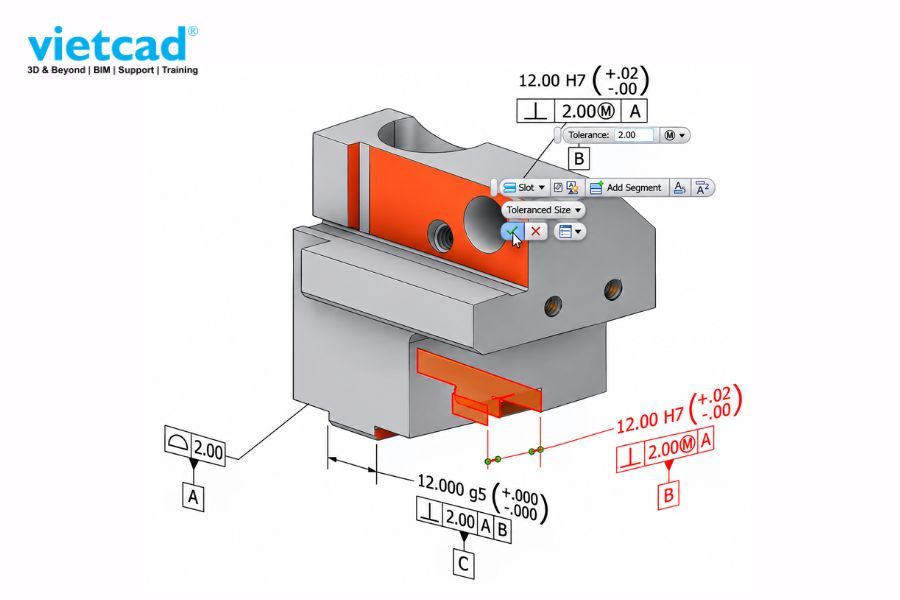

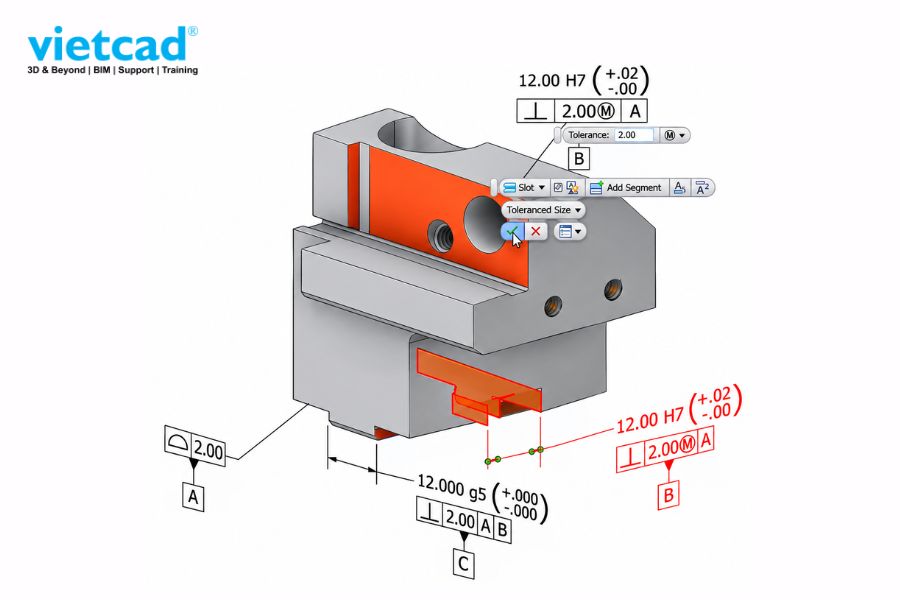

Inventor MBD cho phép gắn và kiểm soát dung sai trực tiếp trên bề mặt mô hình
Lợi ích khi doanh nghiệp triển khai Inventor MBD
Sau khi áp dụng Model-Based Definition trong Autodesk Inventor, doanh nghiệp có thể cải thiện cả quy trình thiết kế lẫn sản xuất.
- Rút ngắn thời gian phát triển sản phẩm.
- Giảm chi phí tạo và quản lý bản vẽ kỹ thuật.
- Hạn chế sai sót khi trao đổi dữ liệu.
- Nâng cao khả năng phối hợp giữa các phòng ban.
- Hỗ trợ quy trình sản xuất số và chuyển đổi số.
- Dễ dàng tích hợp với Autodesk Vault hoặc hệ thống PDM.
Xem thêm:
Model-Based Definition (MBD) giúp Autodesk Inventor trở thành nền tảng thiết kế 3D không chỉ phục vụ mô hình hóa mà còn quản lý toàn bộ thông tin sản xuất trên cùng một dữ liệu. Việc ứng dụng MBD góp phần giảm phụ thuộc vào bản vẽ 2D, nâng cao khả năng phối hợp giữa các bộ phận và hỗ trợ doanh nghiệp xây dựng quy trình phát triển sản phẩm hiện đại. Nếu cần tìm hiểu hoặc triển khai Inventor MBD, VietCAD sẵn sàng tư vấn giải pháp phù hợp với nhu cầu thiết kế và sản xuất của doanh nghiệp.
