Tìm hiểu khái niệm về LiDAR và Point Cloud trong thiết kế, khảo sát và BIM

LiDAR và Point Cloud là hai khái niệm thường xuất hiện trong các dự án khảo sát hiện trạng, đo đạc địa hình, quét công trình, xây dựng mô hình 3D và triển khai BIM. Hai thuật ngữ này có mối liên hệ chặt chẽ với nhau nhưng không hoàn toàn giống nhau.

Đối với doanh nghiệp trong lĩnh vực xây dựng, kiến trúc, cơ khí, hạ tầng hoặc nhà máy công nghiệp, việc hiểu rõ LiDAR và Point Cloud giúp lựa chọn đúng thiết bị quét, phần mềm xử lý và quy trình làm việc phù hợp. Khi được khai thác hiệu quả, dữ liệu Point Cloud có thể hỗ trợ mạnh mẽ cho CAD, BIM và các mô hình 3D phục vụ thiết kế, thi công và vận hành.

LiDAR là gì?

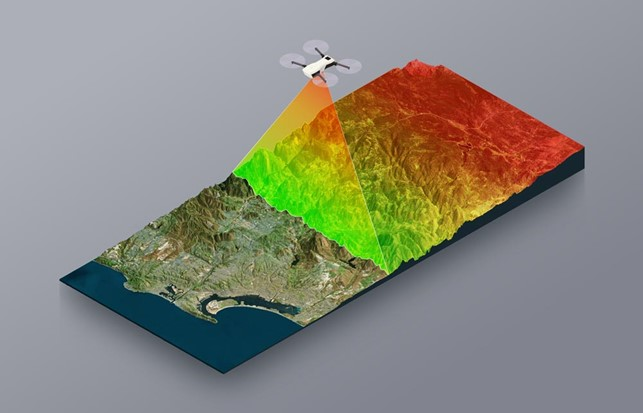

LiDAR là viết tắt của Light Detection and Ranging, tức công nghệ đo khoảng cách bằng ánh sáng laser. Nguyên lý hoạt động của LiDAR khá đơn giản. Thiết bị sẽ phát ra các xung laser đến bề mặt vật thể, sau đó ghi nhận tín hiệu phản hồi và tính toán khoảng cách dựa trên thời gian truyền của tia laser. Khi hàng triệu điểm đo được thu thập liên tục, hệ thống có thể tái tạo hình dạng và vị trí của các đối tượng trong không gian ba chiều.

Hiện nay, công nghệ LiDAR được tích hợp trên nhiều loại thiết bị khác nhau như:

• Máy bay khảo sát.

• Drone (UAV).

• Xe khảo sát chuyên dụng.

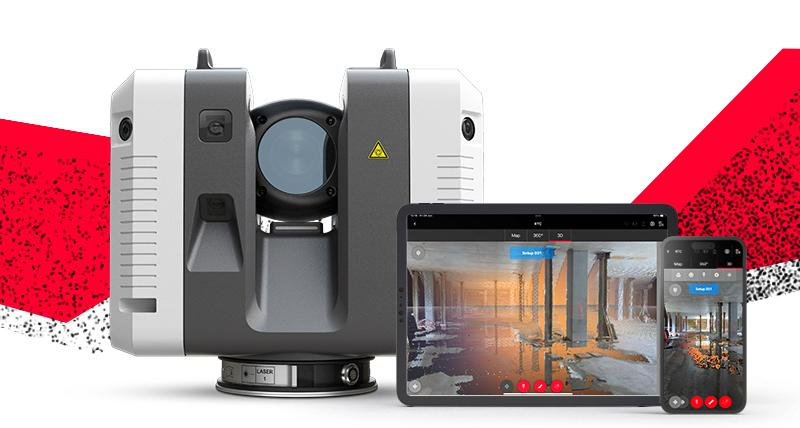

• Máy quét laser mặt đất.

• Robot tự hành.

• Thiết bị quét cầm tay.

Tùy theo mục đích sử dụng, LiDAR có thể được ứng dụng trong khảo sát địa hình, quét công trình, thu thập dữ liệu nhà máy, quản lý hạ tầng giao thông, kiểm kê rừng hoặc xây dựng mô hình đô thị số.

Điểm mạnh nổi bật của LiDAR là khả năng thu thập dữ liệu 3D với tốc độ nhanh, mật độ điểm cao và độ chính xác tốt trong nhiều điều kiện thực tế.

Point Cloud là gì?

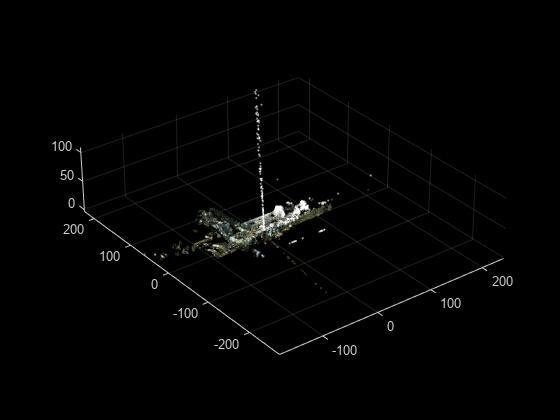

Point Cloud, hay còn gọi là đám mây điểm, là tập hợp hàng triệu hoặc hàng tỷ điểm trong không gian 3D. Mỗi điểm trong Point Cloud thường chứa các thông tin như:

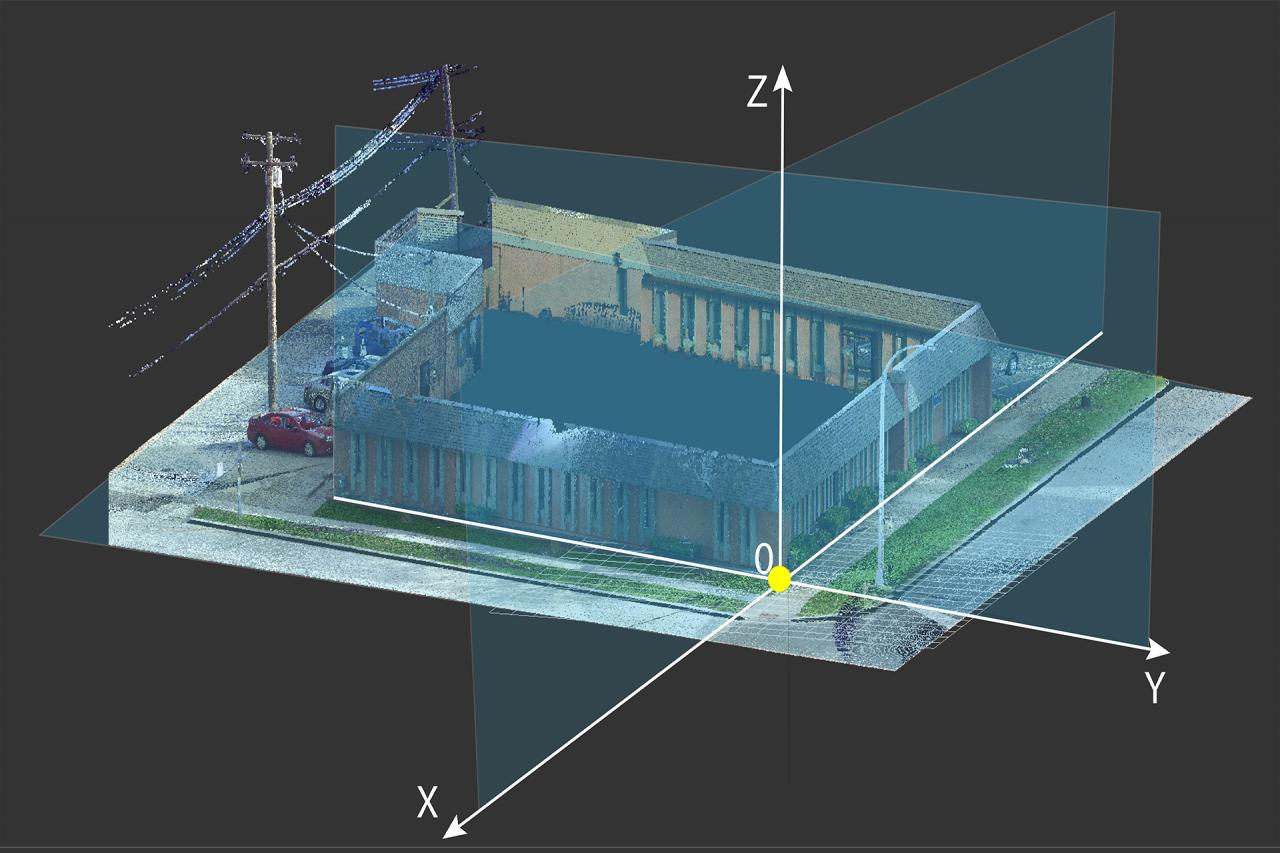

• Tọa độ X, Y, Z.

• Màu sắc RGB.

• Cường độ phản xạ laser.

• Thời gian thu thập dữ liệu.

• Thông tin phân loại đối tượng.

Khi hiển thị trên phần mềm chuyên dụng, Point Cloud có hình dạng gần giống một mô hình 3D của công trình hoặc địa hình thực tế. Tuy nhiên, Point Cloud không phải là mô hình hoàn chỉnh. Đây chỉ là tập hợp các điểm dữ liệu rời rạc. Để sử dụng trong CAD, BIM hoặc thiết kế kỹ thuật, người dùng cần xử lý, phân loại và chuyển đổi dữ liệu sang các định dạng phù hợp.

Do số lượng điểm rất lớn nên các tệp Point Cloud thường có dung lượng cao và yêu cầu máy tính có cấu hình phù hợp để xử lý hiệu quả.

LiDAR và Point Cloud liên quan với nhau như thế nào?

LiDAR là công nghệ dùng để thu thập dữ liệu, còn Point Cloud là dữ liệu được tạo ra từ quá trình thu thập đó. Nói cách khác, LiDAR là phương pháp quét, còn Point Cloud là kết quả thu được sau khi quét.

Cần lưu ý rằng không phải mọi Point Cloud đều được tạo ra từ LiDAR. Một số dữ liệu Point Cloud có thể được tạo từ ảnh chụp bằng công nghệ Photogrammetry. Ngược lại, phần lớn hệ thống LiDAR đều tạo ra dữ liệu Point Cloud với thông tin khoảng cách và phản xạ laser có độ chính xác cao.

Dữ liệu Point Cloud thường chứa những thông tin gì?

Một bộ dữ liệu point cloud có thể có nhiều lớp thông tin khác nhau. Tùy thiết bị và phần mềm, dữ liệu có thể đơn giản hoặc rất giàu thuộc tính.

Tọa độ không gian

Thông tin quan trọng nhất là tọa độ X, Y, Z của từng điểm. Đây là cơ sở để tái tạo vị trí bề mặt trong không gian 3D.

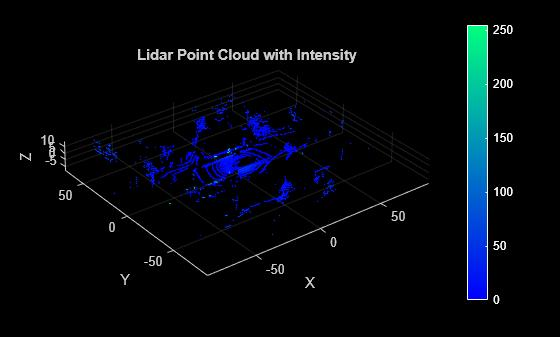

Màu sắc và cường độ phản xạ

Một số hệ thống quét có khả năng ghi nhận màu sắc RGB hoặc cường độ phản xạ của tia laser. Những thông tin này giúp người dùng dễ dàng phân biệt cây xanh, mặt đất, công trình, đường giao thông hoặc các thiết bị kỹ thuật.

Thời gian, lớp quét và phân loại

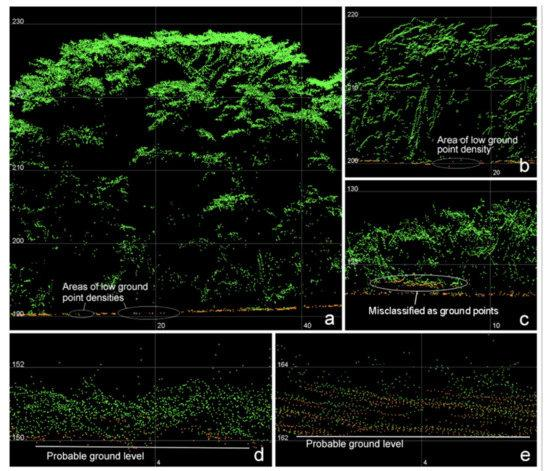

Các hệ thống khảo sát chuyên nghiệp có thể bổ sung thêm nhiều thuộc tính khác như: thời gian thu thập dữ liệu, số lần phản hồi laser, phân loại bề mặt, phân loại cây xanh, đường dây điện, công trình xây dựng. Những thông tin này đặc biệt hữu ích trong các dự án bản đồ và khảo sát địa hình quy mô lớn.

Point Cloud được tạo ra như thế nào?

Quy trình tạo point cloud thường gồm nhiều bước, từ thu thập hiện trường đến xử lý dữ liệu trong phần mềm.

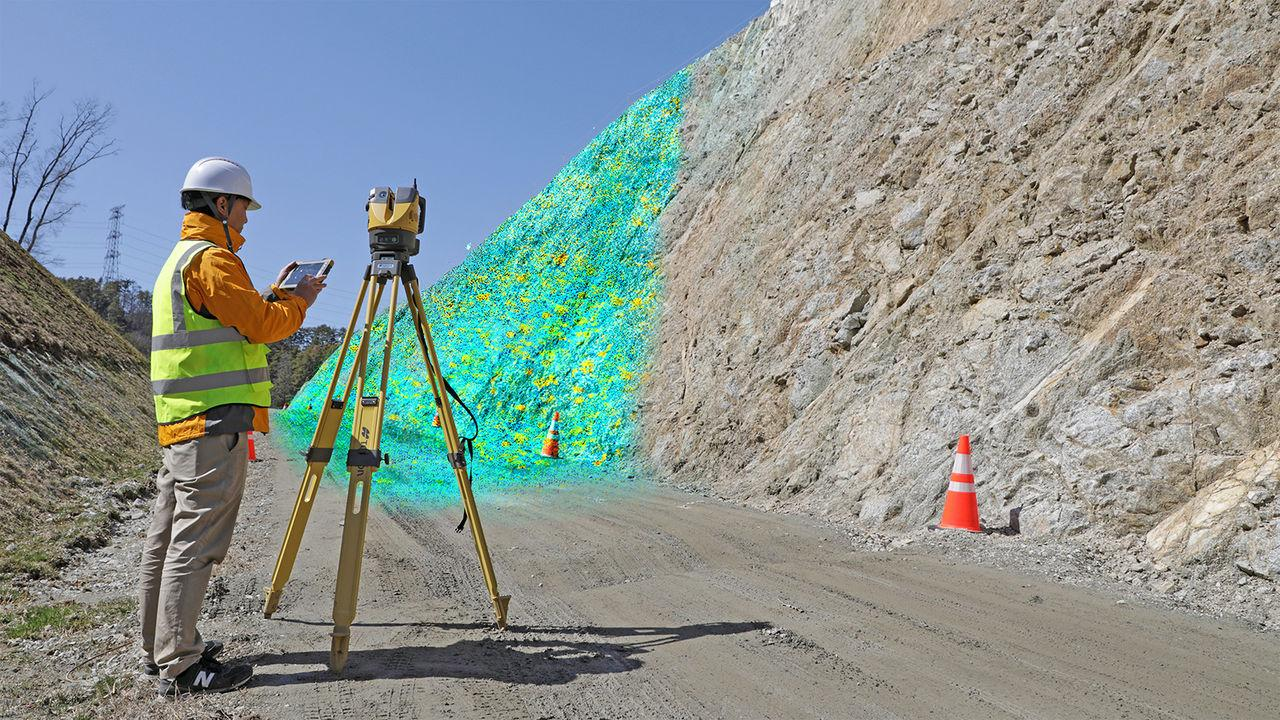

1. Quét dữ liệu hiện trạng

Thiết bị LiDAR hoặc máy quét 3D sẽ ghi nhận dữ liệu tại hiện trường. Đối với các khu vực rộng lớn, doanh nghiệp thường sử dụng drone hoặc xe khảo sát. Đối với công trình, nhà máy hoặc không gian nội thất, máy quét laser mặt đất thường là lựa chọn phù hợp hơn.



2. Đăng ký và ghép các lượt quét

Một dự án thường cần thực hiện nhiều vị trí quét khác nhau.Phần mềm chuyên dụng sẽ ghép toàn bộ dữ liệu thành một hệ thống thống nhất. Quá trình này được gọi là Registration. Độ chính xác của bước Registration ảnh hưởng trực tiếp đến chất lượng của dữ liệu Point Cloud.

3. Lọc nhiễu và phân loại điểm

Dữ liệu thô thường chứa các điểm nhiễu hoặc các vật thể không cần thiết. Người dùng cần thực hiện các thao tác làm sạch dữ liệu, cắt vùng khảo sát và phân loại đối tượng trước khi đưa vào thiết kế.

4. Xuất định dạng phù hợp

Sau khi xử lý, dữ liệu có thể được xuất sang nhiều định dạng khác nhau như LAS, LAZ, E57, PTS, RCP, RCS hoặc các định dạng tùy phần mềm để phục vụ cho CAD, BIM hoặc các phần mềm phân tích chuyên ngành.

Ứng dụng của LiDAR và Point Cloud

LiDAR và point cloud được dùng trong nhiều ngành vì chúng giúp số hóa hiện trạng với độ chi tiết cao.

Khảo sát địa hình và bản đồ

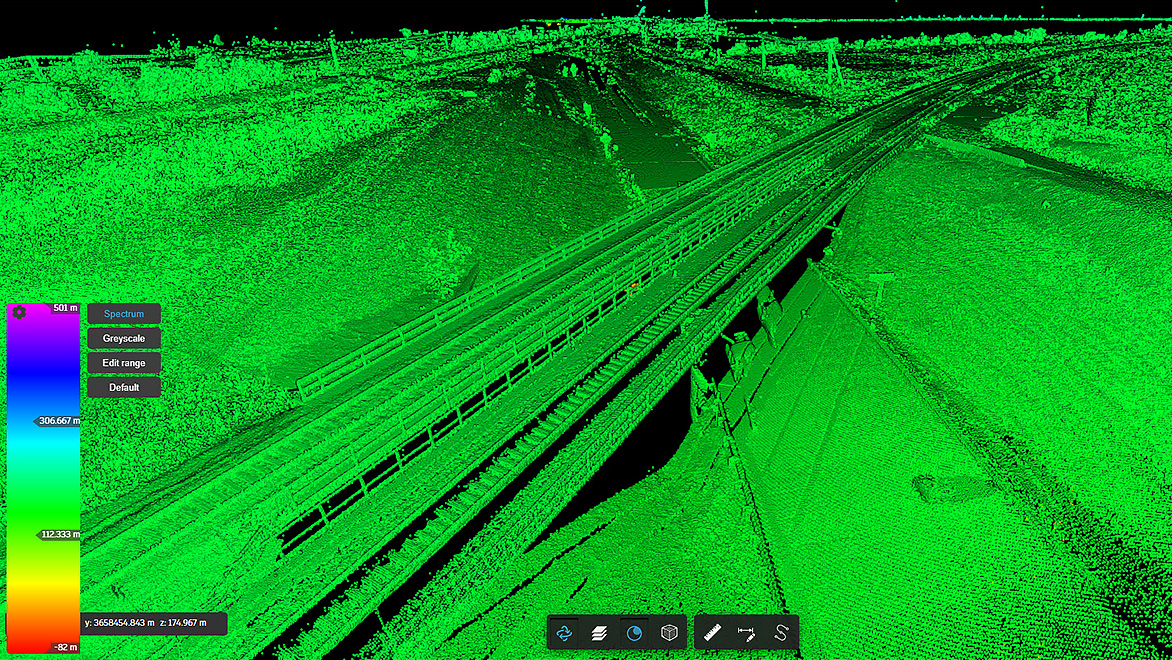

Trong đo đạc bản đồ, point cloud có thể dùng để tạo mô hình số độ cao, đường đồng mức, dữ liệu địa hình, phân loại mặt đất và các đối tượng trên bề mặt. Đây là một trong những ứng dụng phổ biến nhất của LiDAR.

Kiến trúc, xây dựng và BIM

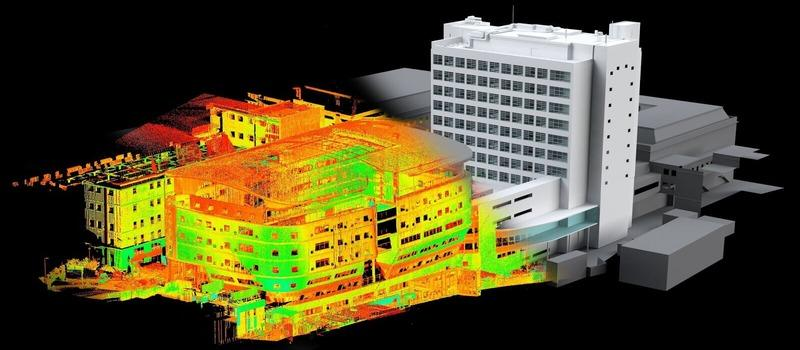

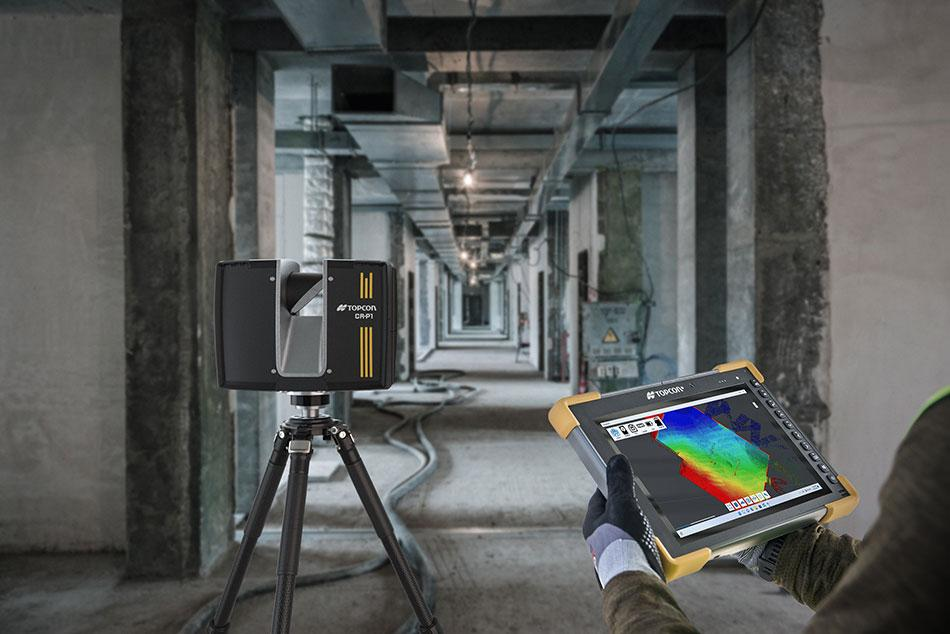

Trong xây dựng, point cloud giúp ghi nhận hiện trạng công trình trước khi cải tạo, mở rộng hoặc dựng mô hình BIM as-built. Dữ liệu quét có thể hỗ trợ kiểm tra sai lệch giữa thiết kế và thực tế, đo kích thước hiện trạng và tạo mô hình nền cho Revit hoặc các phần mềm BIM.

Nhà máy, công nghiệp và hệ thống kỹ thuật

Với nhà máy, point cloud giúp ghi nhận không gian hiện hữu: thiết bị, đường ống, kết cấu, sàn thao tác, lối đi và hệ thống phụ trợ. Điều này hữu ích khi cần cải tạo dây chuyền, bổ sung thiết bị hoặc kiểm tra không gian lắp đặt. Những dữ liệu này có thể hỗ trợ quy trình với các công cụ như AutoCAD Plant 3D khi dự án liên quan đến hệ thống đường ống và mô hình nhà máy.

Cơ khí, chế tạo và kiểm tra sản phẩm

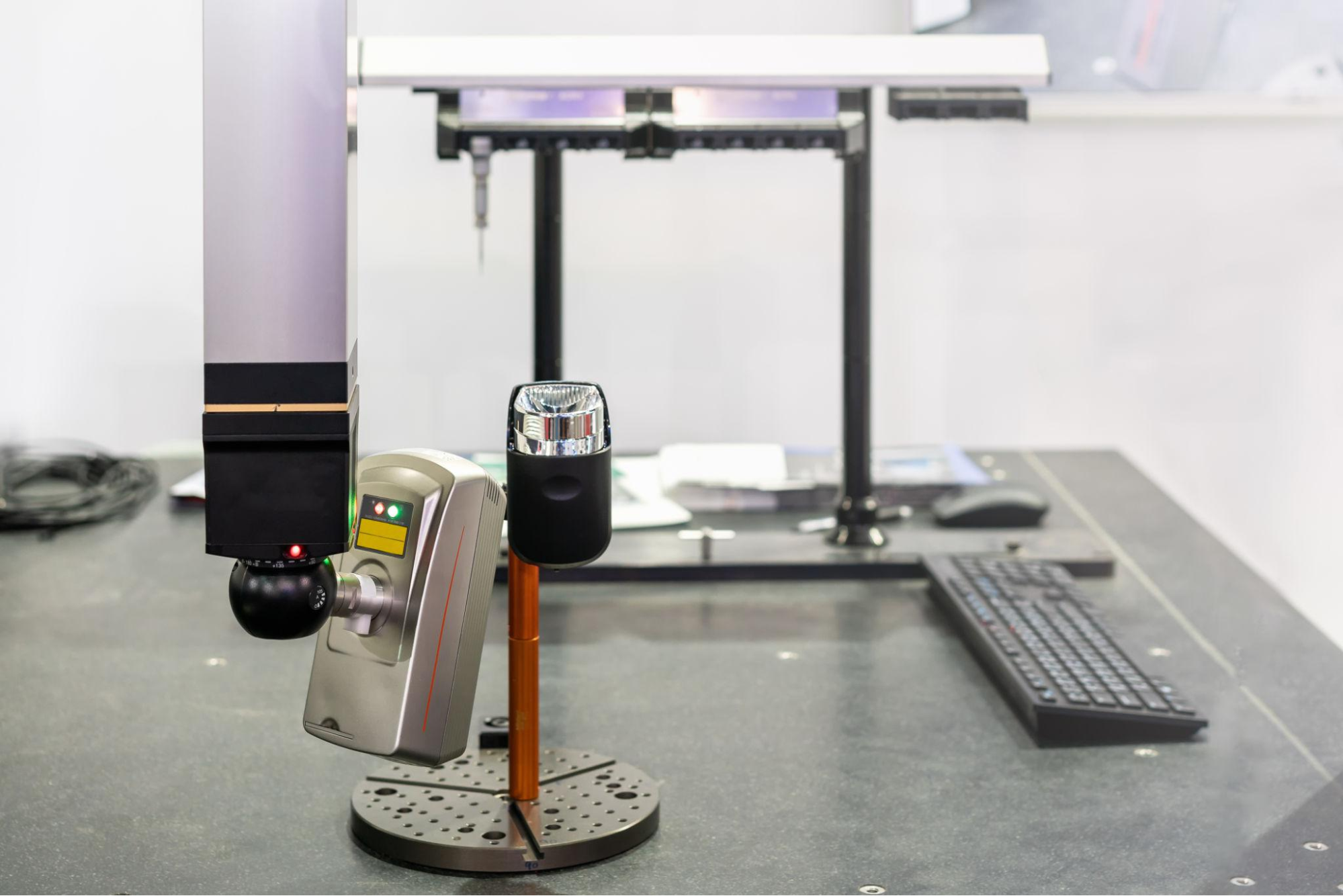

Point cloud cũng có thể được dùng trong reverse engineering, kiểm tra hình học, so sánh chi tiết thực tế với mô hình thiết kế hoặc tạo dữ liệu tham chiếu cho sản phẩm phức tạp. Với nhóm cơ khí, point cloud có thể hỗ trợ luồng dữ liệu trước khi dựng lại bản vẽ hoặc mô hình kỹ thuật.

Đô thị số và digital twin

Ở quy mô lớn, LiDAR và point cloud có thể là dữ liệu nền cho mô hình đô thị số, quản lý hạ tầng, giao thông, cây xanh, công trình và tài sản không gian. Đây là nền tảng quan trọng cho các ứng dụng digital twin.

Point Cloud trong CAD/BIM: dùng thế nào cho hiệu quả?

Để sử dụng Point Cloud hiệu quả trong CAD hoặc BIM, doanh nghiệp cần thực hiện một quy trình chuẩn hóa dữ liệu.

Một quy trình thường gồm:

• Kiểm tra hệ tọa độ và đơn vị đo.

• Cắt vùng dữ liệu cần dùng, tránh đưa toàn bộ file quá lớn vào mô hình.

• Chuyển đổi định dạng phù hợp với phần mềm.

• Làm sạch điểm nhiễu hoặc vật thể tạm thời.

• Dùng point cloud làm tham chiếu để dựng bản vẽ, mô hình BIM hoặc kiểm tra sai lệch.

• Quản lý phiên bản dữ liệu quét và mô hình thiết kế.

Với các workflow Autodesk, doanh nghiệp có thể cần kết hợp nhiều phần mềm tùy mục tiêu: AutoCAD cho bản vẽ 2D/3D, Autodesk Revit cho BIM công trình, hoặc nhóm phần mềm bản quyền tại VietCAD để lựa chọn công cụ phù hợp theo ngành.

Các định dạng file Point Cloud thường gặp

Dữ liệu Point Cloud có thể được lưu trữ dưới nhiều định dạng khác nhau. Mỗi định dạng được phát triển để phục vụ những nhu cầu sử dụng riêng, từ khảo sát địa hình đến thiết kế CAD/BIM hoặc trao đổi dữ liệu giữa các phần mềm. Một số định dạng Point Cloud phổ biến gồm:

Khi lựa chọn định dạng dữ liệu, doanh nghiệp không nên chỉ quan tâm đến kích thước tệp hoặc khả năng xuất file. Điều quan trọng hơn là phần mềm sử dụng ở các bước tiếp theo có hỗ trợ định dạng đó hay không, dữ liệu có giữ được đầy đủ thuộc tính cần thiết hay không và việc chia sẻ dữ liệu với đối tác có thuận tiện hay không.

Lưu ý khi triển khai LiDAR và Point Cloud cho doanh nghiệp

Để khai thác hiệu quả công nghệ LiDAR và dữ liệu Point Cloud, doanh nghiệp cần xác định rõ mục tiêu ngay từ giai đoạn chuẩn bị dự án.

Trước khi tiến hành khảo sát hoặc quét dữ liệu, doanh nghiệp nên trả lời một số câu hỏi sau:

• Cần khảo sát địa hình, công trình, nhà máy hay sản phẩm?

• Độ chính xác mong muốn là bao nhiêu?

• Dữ liệu dùng để đo đạc, dựng BIM, thiết kế cải tạo hay kiểm tra sai lệch?

• Mục tiêu của dự án là khảo sát địa hình, quét công trình, nhà máy hay sản phẩm cơ khí?

• Mức độ chính xác cần đạt được là bao nhiêu?

• Dữ liệu sẽ được sử dụng cho đo đạc, dựng mô hình BIM, thiết kế cải tạo hay kiểm tra sai lệch?

• Có cần lưu trữ thông tin màu sắc, cường độ phản xạ hoặc dữ liệu phân loại đối tượng không?

• Phần mềm nào sẽ được sử dụng để xử lý và khai thác dữ liệu sau khi quét?

• Hạ tầng máy trạm và hệ thống lưu trữ hiện tại có đáp ứng được dung lượng dữ liệu hay không?

• Dự án có yêu cầu bàn giao theo các định dạng cụ thể như LAS, E57 hoặc RCP/RCS không?

Nhiều doanh nghiệp đầu tư chi phí lớn để thu thập dữ liệu hiện trạng nhưng chưa xây dựng quy trình xử lý và sử dụng dữ liệu phù hợp. Kết quả là khối dữ liệu Point Cloud chỉ được lưu trữ mà không tạo ra giá trị thực tế cho hoạt động thiết kế và vận hành.

Vì vậy, việc xác định workflow, lựa chọn phần mềm và chuẩn hóa định dạng dữ liệu nên được thực hiện ngay từ đầu dự án thay vì sau khi hoàn thành quá trình quét.

VietCAD có thể hỗ trợ gì?

VietCAD là đơn vị tư vấn và phân phối phần mềm bản quyền dành cho các lĩnh vực CAD, CAM, CAE, BIM, thiết kế, render và các giải pháp công nghệ dành cho doanh nghiệp.

Đối với các dự án sử dụng LiDAR và Point Cloud, VietCAD có thể hỗ trợ doanh nghiệp đánh giá quy trình làm việc hiện tại, lựa chọn phần mềm phù hợp, tư vấn license chính hãng và định hướng cách đưa dữ liệu quét vào môi trường CAD hoặc BIM một cách hiệu quả.

Để quá trình tư vấn diễn ra nhanh chóng và chính xác hơn, doanh nghiệp nên chuẩn bị trước các thông tin như:

• Loại dữ liệu quét đang sử dụng.

• Định dạng file đầu vào và đầu ra.

• Mục tiêu sử dụng dữ liệu.

• Phần mềm đang triển khai.

• Số lượng người dùng.

• Nhu cầu hỗ trợ kỹ thuật hoặc đào tạo.

Những thông tin này sẽ giúp xây dựng giải pháp phù hợp với quy mô và yêu cầu thực tế của từng doanh nghiệp.

Nếu liên quan đến license và hồ sơ phần mềm, bạn cũng có thể xem thêm bài kiểm tra bản quyền phần mềm doanh nghiệp 2026 để biết các chứng từ nên lưu giữ.

LiDAR tạo dữ liệu, Point Cloud mở ra workflow thiết kế hiện trạng

LiDAR và Point Cloud đang đóng vai trò quan trọng trong quá trình số hóa hiện trạng của công trình, địa hình, nhà máy và nhiều loại tài sản kỹ thuật khác.

LiDAR giúp thu thập dữ liệu thực tế với tốc độ nhanh và độ chính xác cao. Từ dữ liệu đó, Point Cloud trở thành nền tảng để triển khai các hoạt động thiết kế CAD, BIM, kiểm tra sai lệch, cải tạo công trình và xây dựng mô hình Digital Twin.

Tuy nhiên, giá trị của Point Cloud không nằm ở số lượng điểm dữ liệu được thu thập mà nằm ở khả năng khai thác dữ liệu đó trong quy trình làm việc thực tế. Doanh nghiệp chỉ có thể tận dụng tối đa lợi ích của LiDAR và Point Cloud khi xác định rõ mục tiêu sử dụng, lựa chọn đúng phần mềm và xây dựng workflow phù hợp ngay từ đầu dự án.
