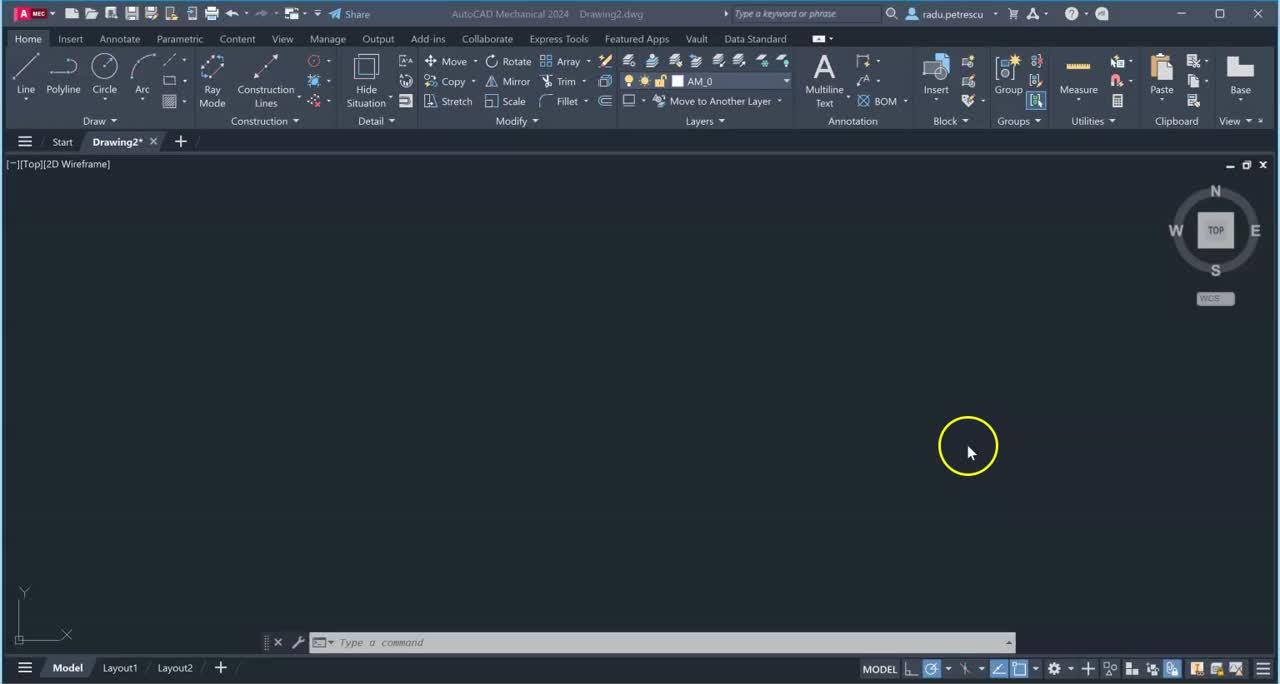

AutoCAD Mechanical được bổ sung nhiều công cụ chuyên ngành cơ khí nên giao diện có thể khác với AutoCAD cơ bản. Đối với những người chỉ cần vẽ 2D thông thường hoặc đang hướng dẫn người mới học AutoCAD, việc chuyển sang giao diện quen thuộc sẽ giúp màn hình làm việc gọn gàng và dễ thao tác hơn.
Bài viết này sẽ hướng dẫn các cách phổ biến để chuyển giao diện AutoCAD Mechanical sang giao diện AutoCAD cơ bản, đồng thời giới thiệu cách lưu workspace và khôi phục lại khi cần. Tùy theo phiên bản AutoCAD, tên tab hoặc vị trí các tùy chọn có thể khác nhau đôi chút, nhưng cách thực hiện nhìn chung vẫn tương tự.
Khi nào nên chuyển sang giao diện AutoCAD cơ bản?
Bạn có thể cân nhắc chuyển giao diện trong các trường hợp sau:
-
Người dùng đã quen với AutoCAD cơ bản và chưa cần sử dụng các công cụ Mechanical.
-
Máy tính được dùng chung cho nhiều bộ phận và cần một workspace đơn giản hơn.
-
Doanh nghiệp muốn đào tạo AutoCAD 2D cơ bản trước khi hướng dẫn các tính năng Mechanical.
-
Giao diện Mechanical hiển thị quá nhiều ribbon và công cụ chuyên ngành khiến người dùng khó làm quen.
-
Người dùng cần quay video hướng dẫn với giao diện phổ biến hơn.
Lưu ý: Việc chuyển giao diện không đồng nghĩa với việc gỡ bỏ AutoCAD Mechanical. Người dùng chỉ đang thay đổi môi trường làm việc, profile hoặc workspace để giao diện trông giống AutoCAD tiêu chuẩn hơn.
Cách 1: Chuyển giao diện bằng Options và Profile
Đây là cách được nhiều người sử dụng khi muốn kiểm tra profile trong hộp thoại Options. Các bước thực hiện như sau:
-
Mở AutoCAD Mechanical.
-

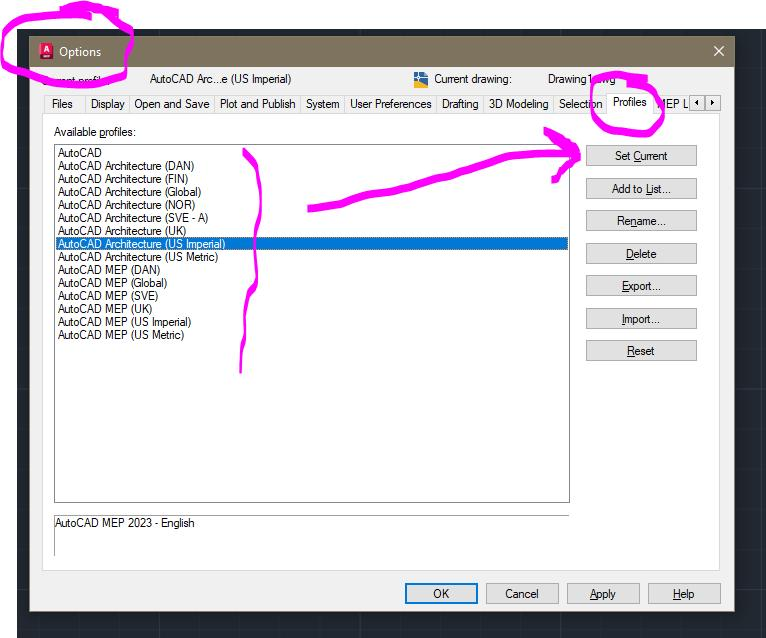

Nhập lệnh OP hoặc OPTIONS.
-
Chuyển sang tab Profiles.
-
Tìm profile tương ứng với giao diện AutoCAD cơ bản nếu profile này đã có sẵn.
-
Chọn profile phù hợp và đặt làm profile hiện hành.
-
Nhấn Apply hoặc OK rồi kiểm tra lại giao diện.
Một số bộ cài có thể cung cấp profile riêng cho môi trường Mechanical và môi trường AutoCAD thông thường. Nếu không tìm thấy profile mong muốn, bạn có thể cần import profile, reset workspace hoặc tự cấu hình lại ribbon và menu.
Cách 2: Điều chỉnh Workspace

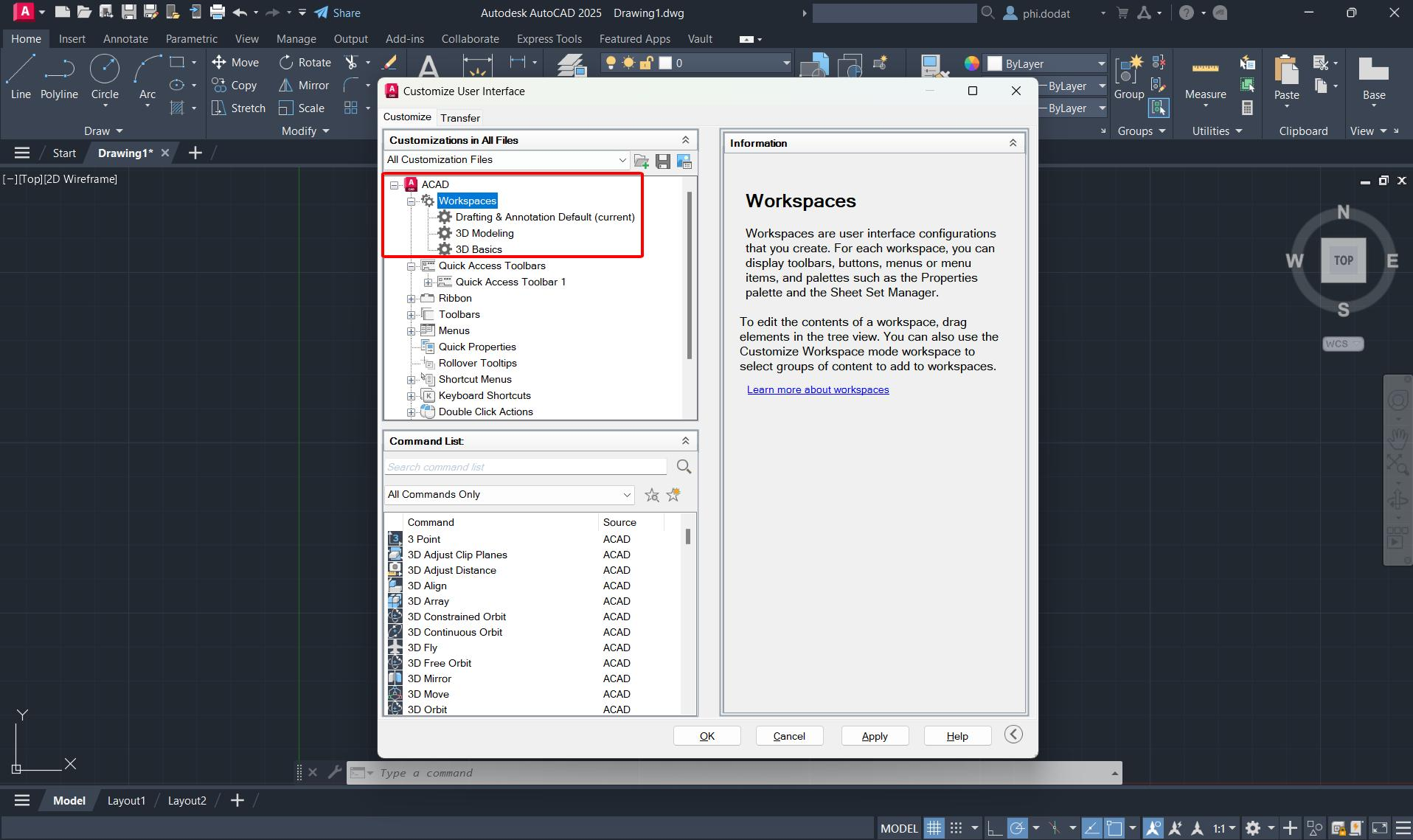

Workspace giúp lưu lại cách bố trí ribbon, toolbar, palette và nhiều thành phần giao diện khác. Nếu mục tiêu của bạn chỉ là làm giao diện đơn giản hơn, việc tạo một workspace riêng sẽ thuận tiện hơn so với việc thay đổi profile.
Bạn có thể thực hiện theo các bước sau:
-

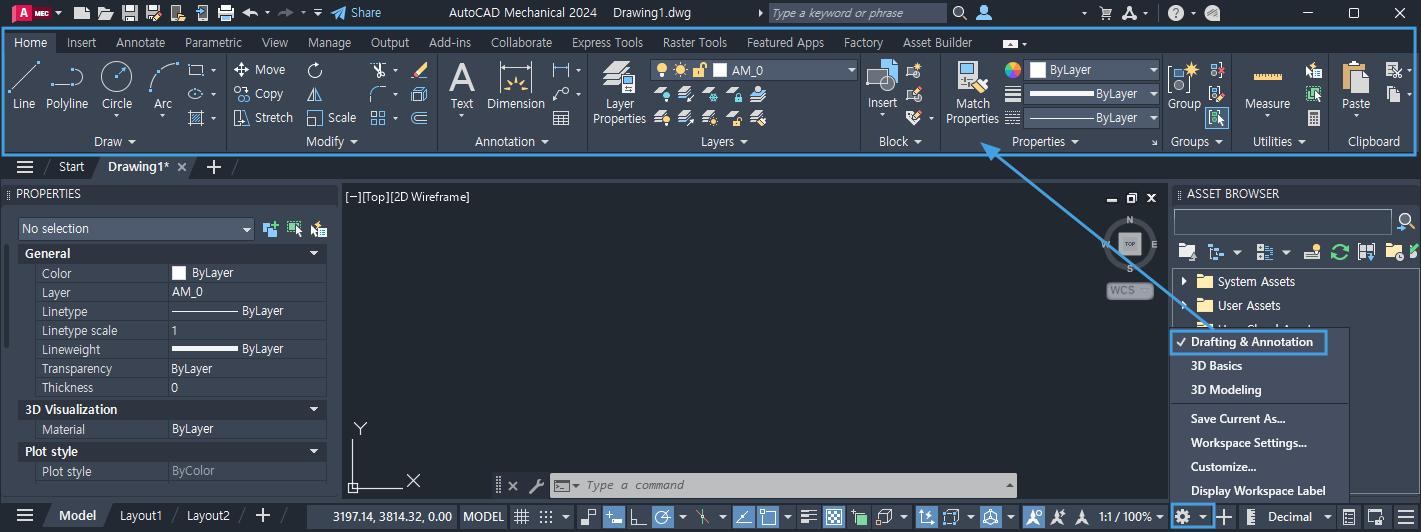

Kiểm tra mục Workspace Switching trên thanh trạng thái.
-
Chọn workspace gần với giao diện AutoCAD cơ bản nếu có.
-
Tắt những palette hoặc ribbon không cần thiết.
-
Bật các thanh công cụ quen thuộc như Draw, Modify hoặc Layers.
-

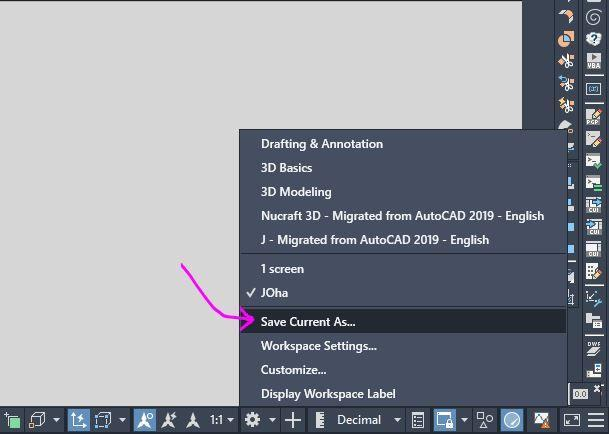

Lưu lại workspace mới với tên dễ nhận biết.
Ví dụ: Doanh nghiệp có thể tạo workspace với tên "AutoCAD Basic - Company" để nhiều người dùng cùng sử dụng. Cách này cũng giúp bạn quay lại môi trường Mechanical nhanh hơn khi cần.
Cách 3: Ẩn những ribbon hoặc menu không cần thiết
Nếu giao diện chỉ bị rối vì xuất hiện quá nhiều ribbon, bạn có thể thực hiện một số điều chỉnh đơn giản. Một số lệnh thường dùng gồm:
-
Dùng RIBBONCLOSE để đóng ribbon nếu muốn giao diện gọn.
-
Dùng RIBBON để mở lại ribbon.
-
Dùng MENUBAR và đặt giá trị 1 nếu cần hiện menu bar.
-
Mở các toolbar cần thiết bằng menu hoặc lệnh liên quan đến toolbar tùy phiên bản.
Cách này phù hợp với những người thích giao diện đơn giản hoặc muốn tập trung nhiều hơn vào vùng vẽ. Tuy nhiên, ở các phiên bản AutoCAD mới, giao diện Classic Workspace không còn được cung cấp sẵn như trước đây. Vì vậy, người dùng thường phải tự thiết lập và lưu workspace theo nhu cầu sử dụng.
Cách 4: Reset khi giao diện bị thay đổi quá nhiều

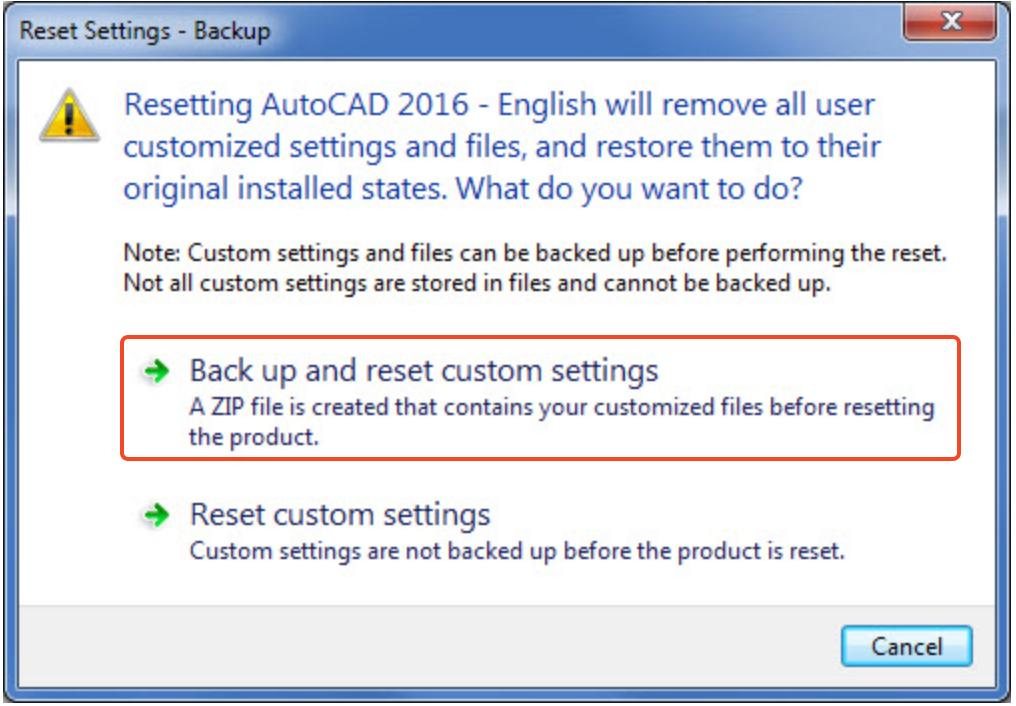

Nếu bạn đã thay đổi quá nhiều thiết lập và không nhớ trạng thái ban đầu, việc reset profile hoặc workspace có thể là giải pháp phù hợp.
Trước khi reset, bạn nên kiểm tra các nội dung sau:
-
Doanh nghiệp có đang sử dụng template, plot style, font chữ hoặc file Lisp nội bộ hay không?
-
Người dùng có workspace tùy chỉnh cần export để sao lưu hay không?
-
Doanh nghiệp có profile tiêu chuẩn cần giữ lại hay không?
-
Người dùng có quyền quản trị để thay đổi cấu hình hay không?
-
Có cần bộ phận IT hỗ trợ sao lưu thư mục cấu hình trước khi reset hay không?
Reset là giải pháp tương đối mạnh. Vì vậy, bạn chỉ nên áp dụng khi những cách xử lý đơn giản hơn không mang lại hiệu quả.
Có nên dùng AutoCAD Mechanical như AutoCAD cơ bản lâu dài?
Câu trả lời là có, nếu nhu cầu sử dụng thực tế phù hợp. AutoCAD Mechanical vẫn có thể đáp ứng các công việc thiết kế AutoCAD thông thường. Tuy nhiên, thế mạnh của phần mềm này nằm ở các công cụ chuyên ngành cơ khí. Nếu người dùng chỉ thực hiện các tác vụ vẽ 2D đơn giản, doanh nghiệp nên đánh giá lại loại license đang sử dụng để tránh đầu tư vượt nhu cầu thực tế.
Ngược lại, nếu đội ngũ kỹ thuật thường xuyên làm việc với tiêu chuẩn bản vẽ cơ khí, thư viện chi tiết và các công cụ chuyên ngành, AutoCAD Mechanical bản quyền là lựa chọn đáng cân nhắc. Với các nhu cầu phần mềm khác, bạn có thể xem danh mục phần mềm bản quyền tại VietCAD.
Lưu ý khi triển khai cho nhiều máy
Đối với doanh nghiệp, việc mỗi máy tính sử dụng một kiểu giao diện khác nhau có thể gây khó khăn trong quá trình hỗ trợ. Doanh nghiệp nên xây dựng cấu hình chuẩn cho từng nhóm người dùng, chẳng hạn:
-
Chọn workspace chuẩn cho người mới.
-
Chọn workspace chuyên sâu cho kỹ sư Mechanical.
-
Lưu profile hoặc hướng dẫn import nếu cần.
-
Ghi rõ cách quay lại giao diện Mechanical.
-
Đào tạo người dùng cách bật/tắt ribbon, menu bar và command line.
Việc chuẩn hóa cấu hình sẽ giúp bộ phận IT hoặc CAD Manager hỗ trợ nhanh hơn khi người dùng gặp các lỗi như mất giao diện, mất thanh công cụ hoặc khác bố cục giữa các máy.

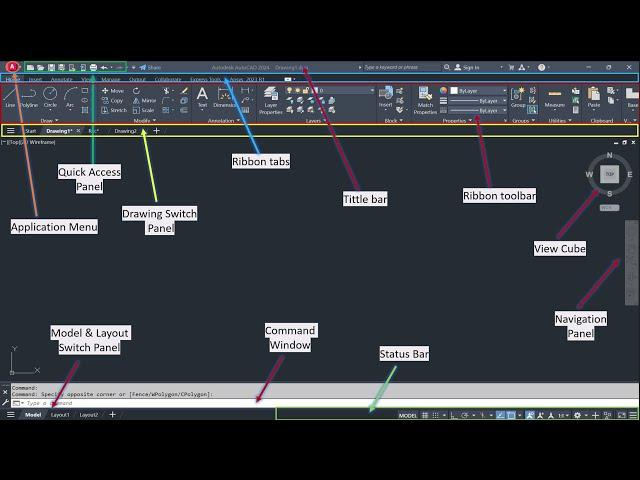

Cách chuyển giao diện AutoCAD Mechanical sang giao diện AutoCAD cơ bản chủ yếu liên quan đến việc điều chỉnh Profile, Workspace và các thành phần giao diện như Ribbon, Menu Bar hoặc Toolbar.
Đối với người dùng cá nhân, bạn chỉ cần lựa chọn cách thiết lập phù hợp với thói quen làm việc của mình. Đối với doanh nghiệp, việc chuẩn hóa cấu hình giao diện sẽ giúp giảm thời gian hỗ trợ và duy trì workflow ổn định hơn trong quá trình sử dụng AutoCAD.
