Nếu bạn đã sử dụng AutoCAD, có lẽ bạn đã sử dụng các layers. Layer là nền tảng để tổ chức và kiểm soát biểu diễn hình học và chú thích trong một bản vẽ, và việc học về layer thường là bước đầu tiên trong quá trình đào tạo AutoCAD của mọi người. Bài viết này sẽ hướng dẫn bạn qua một số "bước tiếp theo," nhấn mạnh một số lệnh và thực hành có thể giúp bạn tiết kiệm thời gian khi làm việc với layer.
Chúng tôi sẽ đề cập đến một số mẹo về tổ chức và quản lý layer, bao gồm cách thêm Layer Control vào thanh công cụ Quick Access Toolbar, và cách nhận và kiểm soát thông báo tự động cho các layer mới. Chúng tôi cũng sẽ nhấn ạnh một số lệnh để thực hiện những thay đổi nhanh chóng đối với các layer, giúp bạn tránh được công việc khó khăn khi cuộn qua một danh sách layer.
Để thực hiện các bài tập này, bạn có thể sử dụng bản vẽ mẫu Floor Plan Sample.DWG, nằm trong thư mục C:\Program Files\Autodesk\AutoCAD 20XX\Sample\Database Connectivity. Nếu bạn đang sử dụng AutoCAD LT hoặc muốn sử dụng một bản vẽ khác, hãy sử dụng bản vẽ của riêng bạn mà có chứa các đối tượng trên layer khác nhau.
Thêm Layer List Control vào thanh công cụ Quick Access Toolbar
Đang tìm cách khác để nhanh chóng truy cập các điều khiển lớp đơn giản? Bạn có thể muốn thêm Layer List Control vào thanh công cụ Quick Access Toolbar. Điều này có thể đặc biệt hữu ích nếu bạn thích đóng thanh ribbon để tối ưu hóa không gian màn hình của mình, nhưng vẫn cần chuyển đổi layer hoạt động hoặc bật/tắt các layer.

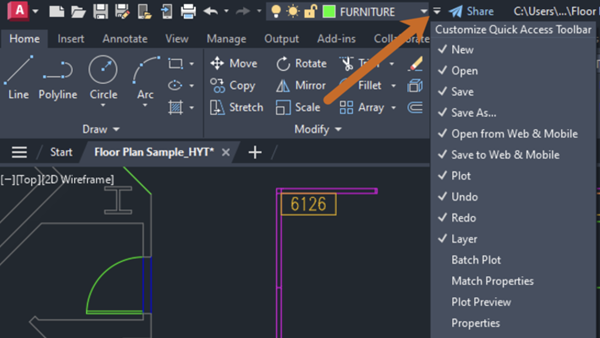

Để thêm Layer List Control vào thanh công cụ Quick Access Toolbar, chỉ cần nhấp vào danh sách tuỳ chỉnh trên thanh công cụ Quick Access và chọn Layer.
Sử dụng lệnh Make Current (lệnh LAYMCUR) để Chuyển Đổi Nhanh Chóng Layer Hiện Tại
Một số bản vẽ có thể chứa hàng trăm hoặc, đối với các bản vẽ đặc biệt lớn, hàng nghìn lớp. Việc cuộn qua và tìm một layer cụ thể trong một danh sách layer dài vô tận thường không thiết thực. Lệnh Make Current (lệnh LAYMCUR) là một cách thuận tiện để thay đổi layer hiện tại.
Giả sử bạn muốn đặt lớp FURNITURE làm layer hiện tại. Tất nhiên, bạn có thể đơn giản mở danh sách layer và cuộn đến khi bạn tìm thấy lớp FURNITURE. Nhưng thay vào đó, hãy sử dụng Make Current để nhanh chóng thay đổi lớp hiện tại.
- Chọn một đối tượng trong khu vực vẽ chứa layer FURNITURE.
Ghi chú: Theo cách khác, bạn có thể bắt đầu lệnh và sau đó chọn các đối tượng.
Nhấp vào tab Home, bảng Layers, và chọn Make Current.
Lớp FURNITURE hiện đang là layer hiện tại.
Sử dụng lệnh Change to Current Layer (lệnh LAYCUR) để Chuyển Đổi Nhanh Chóng Đối Tượng Từ Một Layer Sang Layer Khác
Như tên gọi, lệnh Change to Current Layer (lệnh LAYCUR) thay đổi một đối tượng từ một layer sang một lớp khác.
Giả sử bạn muốn chuyển những chiếc ghế này từ lớp CHAIR sang lớp FURNITURE bằng cách sử dụng Change to Current Layer.
- Làm cho lớp FURNITURE làm lớp hiện tại.
- Chọn các chiếc ghế để đặt vào lớp FURNITURE.
Ghi chú: Theo cách khác, bạn có thể bắt đầu lệnh và sau đó chọn các đối tượng.
- Nhấp vào tab Home, bảng Layers (mở rộng), và chọn Change to Current Layer.
Những chiếc ghế hiện đang ở trên lớp FURNITURE.
Sử dụng lệnh Match Layer (lệnh LAYMCH) để Chuyển Đối Tượng Nhanh Chóng Từ Một Layer Sang Layer Khác
Tương tự như lệnh Change to Current Layer, được đề cập trong phần trước đó, lệnh Match Layer (lệnh LAYMCH) thay đổi lớp của một đối tượng. Tuy nhiên, với Match Layer, không cần phải làm cho lớp nào là lớp hiện tại.
Giả sử bạn muốn đặt các điện thoại lên Layer CPU.
- Nhấp vào tab Home, bảng Layers, và chọn Match Layer.
- Chọn một chiếc điện thoại, sau đó nhấn Enter. Đây là đối tượng mà bạn muốn thay đổi Layer.
- Chọn một khối máy tính để chỉ định Layer đích. Đây là Layer mà bạn muốn chuyển đối tượng đến.
Bây giờ, chiếc điện thoại đã mang Layer CPU.
Sử dụng lệnh Copy Objects to New Layer (lệnh COPYTOLAYER) để Sao Chép Nhanh Chóng Đối Tượng Sang Một Layer Mới
Với hai lệnh trước đó, chúng ta đã thay đổi thuộc tính của các đối tượng đã có trong bản vẽ. Nhưng giả sử bạn muốn sao chép các đối tượng và đặt chúng vào một lớp khác. Điều này có thể được thực hiện với lệnh Copy Objects to a New Layer (lệnh COPYTOLAYER).
Lần này, hãy nói bạn muốn sao chép chiếc máy tính này vào lớp FURNITURE.
- Nhấp vào tab Home, bảng Layers (mở rộng), và chọn Copy Objects to New Layer.
- Chọn máy tính, sau đó nhấn Enter. Đây là đối tượng bạn muốn sao chép.
- Chọn một trong những đối tượng nằm trên layer đích đến.
- Chỉ định một điểm cơ sở (giống như khi sử dụng lệnh COPY).
- Chỉ định một điểm di chuyển để đặt đối tượng.
Ghi chú: Các đối tượng được chọn vẫn giữ nguyên. Giống như lệnh COPY không xóa hình học hiện tại, lệnh Copy Objects to New Layer cũng không xóa hình học hiện tại.
Undo Layer Changes With Layer Previous (LAYERP command)
Lệnh Layer Previous (lệnh LAYERP) giống như lệnh Undo chỉ với layer - nó hoàn tác thay đổi cuối cùng hoặc tập hợp các thay đổi được thực hiện bằng cách sử dụng Layer List control, Layer Properties Manager, hoặc lệnh -LAYER
Hãy thử một ví dụ đơn giản. Giả sử bạn muốn xóa các đối tượng không phải là nội thất bên trong khoang làm việc 6124.
Chúng ta sẽ tạm thời khóa layer cho các bảng của khoang làm việc và đóng layer nội thất để có thể xóa các đối tượng mong muốn, sau đó hoàn tác các thay đổi của lớp.
- Trên Layer Properties Manager, danh sách layer, hãy khóa lớp PANELS_201 và đóng băng lớp FURNITURE.
- Sử dụng lệnh ERASE để xóa các đối tượng trong khoang làm việc 6124.
- Nhấp vào tab Home, bảng Layers (mở rộng), và chọn Layer Previous.
Lệnh Layer Previous không hoàn tác những thay đổi sau đây:
- Layer được đổi tên: Nếu bạn đổi tên một lớp và thay đổi thuộc tính của nó, Layer Previous sẽ khôi phục lại thuộc tính ban đầu nhưng không phải là tên ban đầu.
- Layer bị xóa: Nếu bạn xóa hoặc loại bỏ một Layer, sử dụng Layer Previous sẽ không khôi phục lại nó.
- Layer mới được thêm vào: Nếu bạn thêm một Layer mới vào bản vẽ, sử dụng Layer Previous sẽ không loại bỏ nó.
Nhận Thông Báo về Các Layer Mới
Bạn có thể thiết lập chương trình để tự động thông báo khi có bất kỳ Layer mới nào được thêm vào bản vẽ. Các Layer mới có thể được thêm vào khi đính kèm các tham chiếu bên ngoài hoặc chèn các khối. Ngoài ra, nếu bạn làm việc với các bản vẽ chia sẻ, người đóng góp khác có thể thêm vào các Layer mới.
Khi tính năng Layer Notification được bật và sau đó một lớp mới được thêm vào, một thông báo hoặc hộp thoại xuất hiện sau các hoạt động được chỉ định liên quan đến các hoạt động tập tin, trạng thái Layer hoặc in ấn. Thanh trạng thái cũng hiển thị một biểu tượng cảnh báo bạn về các Layer mới.
Hãy thử thiết lập thông báo tự động cho các Layer mới.
- Nhấp vào tab Home, bảng Layers, và chọn Layer Properties.

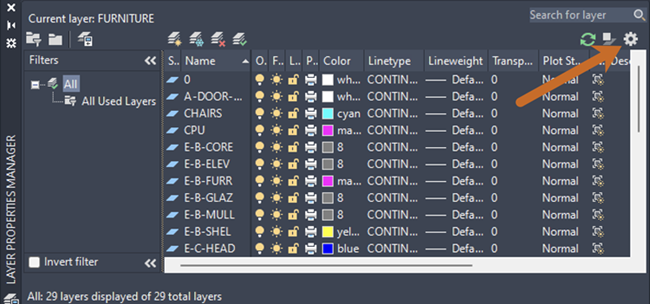

- Trên Layer Properties Manager, nhấp vào Settings gần góc phải trên cùng.
- Trong hộp thoại Layer Settings, hãy đảm bảo rằng hộp New Layer Notification đã được chọn và chọn Evaluate New Layers Added to Drawing.
- Chọn Notify When New Layers are Present, sau đó chọn một hoặc nhiều tùy chọn thông báo:
- Open
- Attach/Reload xrefs
- Restore layer state
- Save
- Insert
- Plot
Mỗi tùy chọn cho biết khi nào thông báo sẽ hiển thị. Ví dụ, nếu chọn Open và có một layer mới xuất hiện, một thông báo sẽ hiển thị khi bạn mở bản vẽ. Nếu chọn Save và có một layer mới, một thông báo sẽ hiển thị mỗi khi bạn lưu.
Tóm lại, làm việc với các layer là một phần quan trọng của công việc với bản vẽ. Hy vọng rằng các lệnh và mẹo này sẽ giúp bạn làm việc nhanh chóng và hiệu quả hơn!
Dưới đây là danh sách các lệnh được nêu bật trong bài viết này.
| Command | Description |
|---|---|
| LAYCUR | Changes the layer property of selected objects to the current layer. |
| LAYMCH | Changes the layer of a selected object to match the destination layer. |
| LAYMCUR | Sets the current layer to that of a selected object. |
| LAYERP | Undoes the last change or set of changes made to layer settings. |
| COPYTOLAYER | Copies one or more objects to another layer. |
