Dynamo cho Revit là gì?
Dynamo cho Revit là nền tảng lập trình trực quan (Visual Programming) mã nguồn mở dành cho người dùng Revit, giúp xây dựng các thuật toán và tự động hóa công việc mà không yêu cầu kiến thức lập trình chuyên sâu. Thay vì viết từng dòng mã, người dùng có thể tạo logic bằng cách kéo thả và kết nối các Node thành một Graph, từ đó xây dựng các công cụ phù hợp với quy trình làm việc của mình.
Dynamo có thể tương tác với các thành phần và dữ liệu trong Revit, đồng thời hỗ trợ Python và Revit API để mở rộng khả năng xử lý. Vì vậy, người dùng có thể ứng dụng Dynamo cho nhiều bộ môn như kiến trúc, kết cấu và MEP, đặc biệt trong các công việc cần xử lý dữ liệu, thao tác hàng loạt và tự động hóa quy trình BIM.

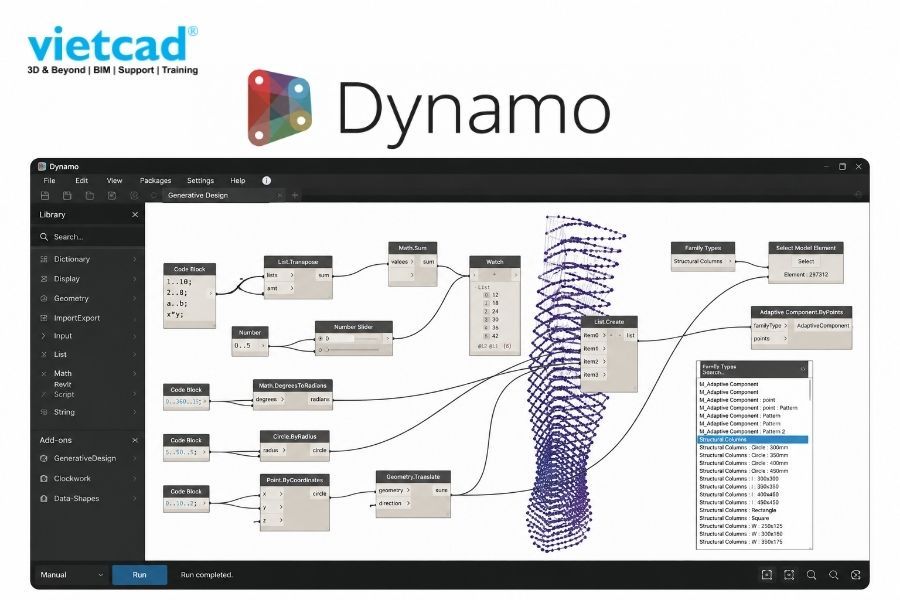

Graph trong Dynamo được tạo từ nhiều Node liên kết để xử lý dữ liệu và tự động hóa quy trình trong Revit
Dynamo hoạt động như thế nào trong Revit?
Dynamo hoạt động như một môi trường lập trình trực quan, nơi người dùng xây dựng Graph bằng các Node để xử lý dữ liệu và tương tác với mô hình Autodesk Revit.
Kết nối Dynamo với mô hình Revit
Dynamo for Revit được tích hợp với Revit, cho phép người dùng làm việc trực tiếp với các phần tử và dữ liệu trong mô hình. Thông qua các Node dành cho Revit, Dynamo có thể truy xuất thông tin, đọc thuộc tính và thực hiện nhiều thao tác trên các phần tử như tường, cửa, sàn và nhiều đối tượng khác.
Xây dựng Graph bằng các Node
Người dùng xây dựng quy trình trong Dynamo bằng cách đặt và kết nối các Node thành một Graph. Mỗi Node thực hiện một thao tác cụ thể, trong khi các kết nối xác định cách dữ liệu được truyền từ Node này sang Node khác để tạo thành một quy trình hoàn chỉnh.
Tương tác với Revit API
Khi cần xử lý các tác vụ chuyên sâu hơn, Dynamo có thể tương tác với Revit API để truy cập và thao tác sâu hơn với các phần tử và dữ liệu trong Revit. Khả năng này giúp mở rộng phạm vi tự động hóa vượt ra ngoài những chức năng được cung cấp sẵn bởi các Node.

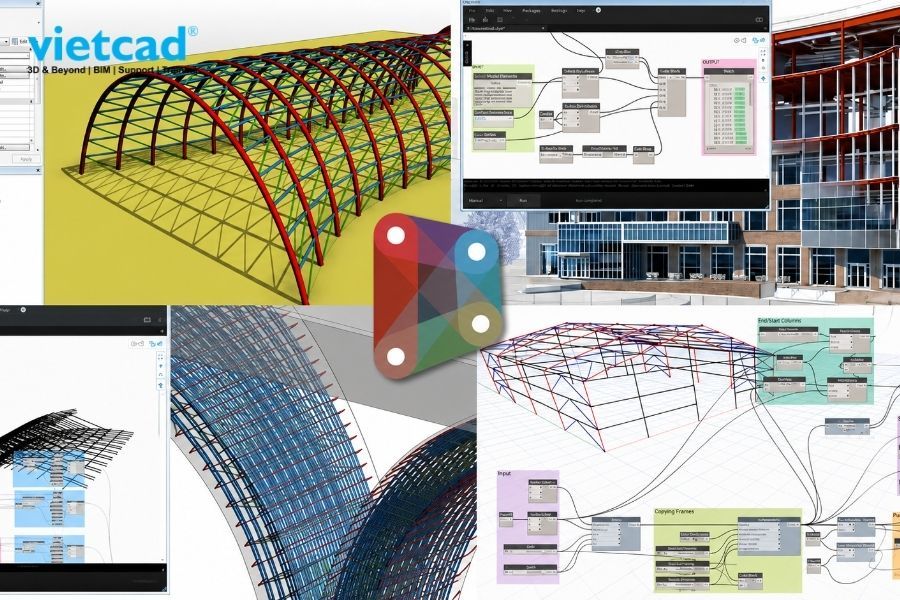

Dynamo sử dụng các Node và Graph để điều khiển mô hình tham số, tự động tạo hình học và đồng bộ dữ liệu trực tiếp với Revit
Những tính năng nổi bật của Dynamo cho Revit
Dynamo cho Revit cung cấp nhiều khả năng hỗ trợ tự động hóa và xử lý dữ liệu trong quy trình BIM. Thay vì thực hiện thủ công từng tác vụ, người dùng có thể xây dựng Graph để xử lý hàng loạt, kết nối dữ liệu và mở rộng quy trình làm việc trong Revit.
1. Tự động hóa các công việc lặp lại
Dynamo có thể tự động hóa những công việc phải thực hiện nhiều lần trong Revit, chẳng hạn như chỉnh sửa thông tin, cập nhật thuộc tính hoặc thao tác trên nhiều phần tử cùng lúc. Người dùng chỉ cần xây dựng Graph một lần và có thể chạy lại khi cần, giúp giảm thời gian thao tác thủ công và hạn chế sai sót.
2. Xử lý và quản lý dữ liệu BIM
Dynamo cho phép truy xuất, lọc, kiểm tra và thay đổi dữ liệu của các phần tử trong mô hình Revit. Nhờ khả năng xử lý dữ liệu theo điều kiện và logic được thiết lập trong Graph, người dùng có thể quản lý Parameters và chuẩn hóa thông tin BIM hiệu quả hơn.
3. Kết nối Excel và dữ liệu bên ngoài
Dynamo có thể trao đổi dữ liệu giữa Revit và các nguồn bên ngoài như Excel, giúp người dùng đưa dữ liệu vào mô hình hoặc xuất thông tin từ Revit để xử lý. Điều này hữu ích khi cần cập nhật hoặc quản lý số lượng lớn dữ liệu mà không phải nhập thủ công từng giá trị.
4. Tạo mô hình tham số (Parametric Design)
Dynamo hỗ trợ xây dựng các quy trình thiết kế tham số bằng cách thiết lập mối quan hệ giữa hình học, dữ liệu và các điều kiện đầu vào. Khi một giá trị thay đổi, Graph có thể tự động cập nhật các thành phần liên quan, giúp người dùng nhanh chóng thử nghiệm và điều chỉnh phương án thiết kế.
5. Mở rộng khả năng với API và Packages
Bên cạnh các Node có sẵn, Dynamo có thể được mở rộng thông qua Packages, Python và Revit API. Packages cung cấp thêm các Node và chức năng cho những nhu cầu chuyên biệt, trong khi Python và Revit API cho phép xử lý các tác vụ phức tạp hơn khi chức năng mặc định của Dynamo chưa đáp ứng đủ yêu cầu.

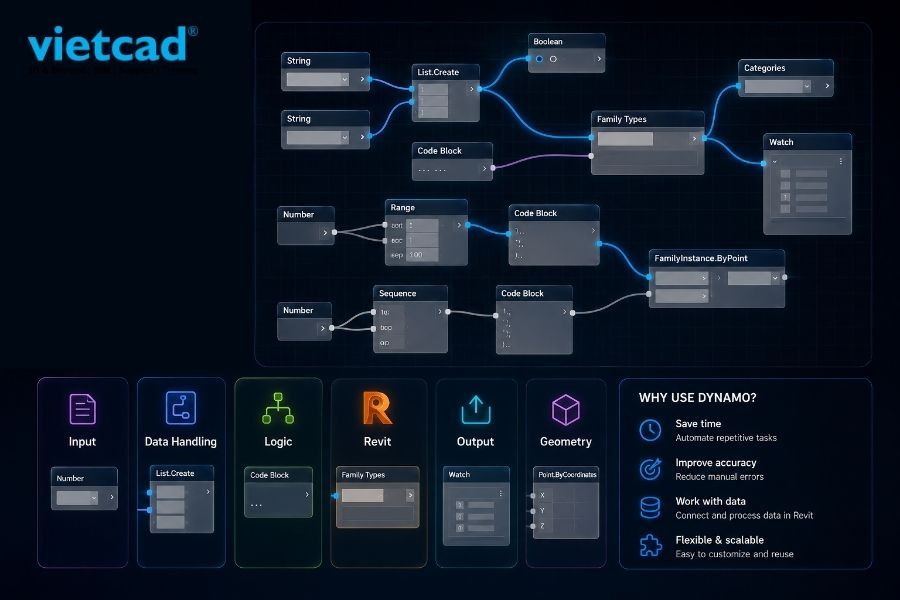

Các nhóm Node phổ biến trong Dynamo cho Revit hỗ trợ lập trình trực quan, xử lý dữ liệu, tạo hình học và tự động hóa quy trình BIM
Dynamo cho Revit giúp giải quyết những vấn đề gì?
Dynamo cho Revit giúp tự động hóa công việc, xử lý dữ liệu và giảm thao tác thủ công trong quy trình BIM. Một số vấn đề phổ biến Dynamo có thể giải quyết gồm:
- Giảm công việc lặp lại: Tự động xử lý hàng loạt thay vì thao tác từng phần tử.
- Hạn chế sai sót: Thực hiện công việc theo Graph và logic đã thiết lập.
- Chuẩn hóa dữ liệu BIM: Kiểm tra, cập nhật và đồng bộ Parameters.
- Xử lý dữ liệu Excel: Trao đổi dữ liệu giữa Revit và Excel nhanh hơn.
- Hỗ trợ thiết kế tham số: Tạo mối liên hệ giữa dữ liệu và hình học để dễ dàng điều chỉnh mô hình.
- Tự động hóa quy trình BIM: Kết hợp nhiều tác vụ thành Graph có thể tái sử dụng.
Điểm quan trọng: Người dùng không nhất thiết phải biết lập trình để bắt đầu với Dynamo. Có thể xây dựng Graph bằng Node và phát triển tư duy logic trước; khi cần xử lý chuyên sâu, Dynamo có thể mở rộng với Python và Revit API.

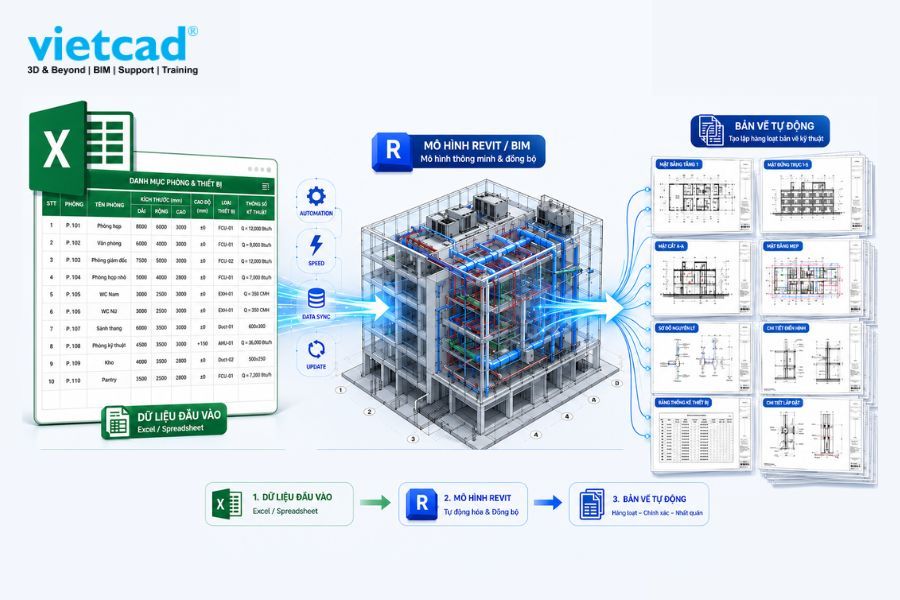

Dynamo tự động đồng bộ dữ liệu từ Excel sang Revit và tạo bản vẽ kỹ thuật theo quy trình BIM
Các ứng dụng thực tế của Dynamo trong Revit
Dynamo có thể được ứng dụng vào nhiều công việc thực tế trong Revit, đặc biệt là các tác vụ cần xử lý hàng loạt hoặc kiểm tra dữ liệu theo quy tắc.
- Tạo Sheet hàng loạt: Tự động tạo và thiết lập nhiều Sheet theo dữ liệu có sẵn.
- Đổi tên Views tự động: Đổi tên hàng loạt View theo quy tắc thống nhất.
- Gán Parameters tự động: Cập nhật hoặc gán giá trị Parameters cho nhiều phần tử cùng lúc.
- Xuất dữ liệu sang Excel: Lấy dữ liệu từ mô hình Revit và xuất sang Excel để kiểm tra, thống kê hoặc xử lý.
- Kiểm tra chất lượng mô hình BIM (Model QA): Kiểm tra dữ liệu, Parameters và các điều kiện trong mô hình để phát hiện vấn đề nhanh hơn.

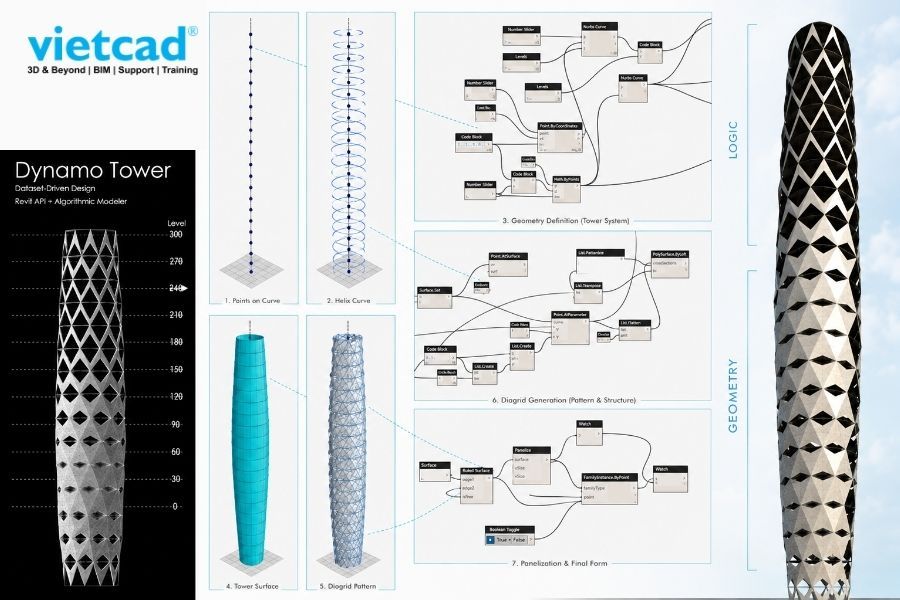

Ví dụ ứng dụng Dynamo trong thiết kế tham số và tạo hình công trình bằng thuật toán
Dynamo cho Revit phù hợp với những đối tượng nào?
Dynamo cho Revit phù hợp với hầu hết người dùng Revit muốn tự động hóa công việc và xử lý dữ liệu hiệu quả hơn, từ người trực tiếp dựng mô hình đến người quản lý quy trình BIM.
- Kiến trúc sư: Tự động hóa các tác vụ trong mô hình kiến trúc.
- Kỹ sư kết cấu: Xử lý phần tử và dữ liệu kết cấu hàng loạt.
- Kỹ sư MEP: Tự động hóa các công việc liên quan đến hệ thống MEP.
- BIM Modeler: Giảm thao tác thủ công và chuẩn hóa dữ liệu mô hình.
- BIM Coordinator: Kiểm tra, xử lý và quản lý dữ liệu giữa các mô hình.
- BIM Manager: Xây dựng Graph và tiêu chuẩn hóa quy trình BIM.
- Doanh nghiệp triển khai BIM: Tạo các workflow tự động hóa phù hợp với quy trình của tổ chức.

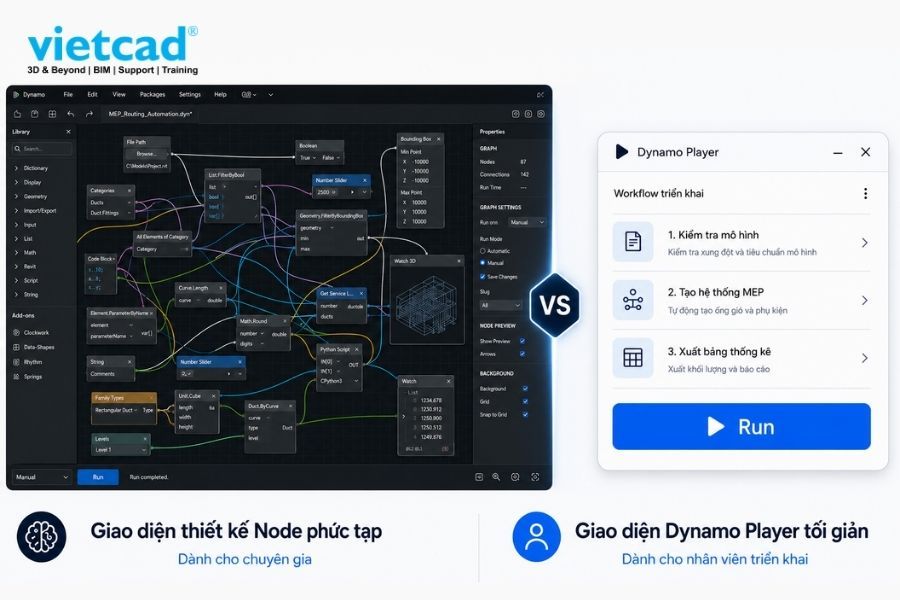

So sánh giao diện Dynamo Editor và Dynamo Player dành cho người phát triển Graph và người sử dụng Workflow
So sánh Dynamo và Revit API
Dynamo phù hợp với người dùng Revit muốn tự động hóa nhanh bằng lập trình trực quan, trong khi Revit API phù hợp với các tác vụ chuyên sâu cần viết code và kiểm soát nhiều hơn. Hai công cụ không loại trừ nhau, Dynamo còn có thể sử dụng Revit API để mở rộng khả năng.
| Tiêu chí | Dynamo | Revit API |
|---|---|---|
| Cách sử dụng | Node và Graph trực quan | Viết code |
| Độ khó | Dễ tiếp cận hơn | Yêu cầu kiến thức lập trình |
| Tự động hóa | Tác vụ và workflow BIM | Tác vụ chuyên sâu, tùy biến cao |
| Đối tượng | Người dùng Revit, BIM | Developer, BIM Developer |
| Mở rộng | Python, Packages, Revit API | Kiểm soát trực tiếp API của Revit |
Mẹo sử dụng Dynamo hiệu quả
Để Dynamo hoạt động ổn định và dễ tái sử dụng, người dùng nên chú trọng cách tổ chức Graph, quản lý môi trường và kiểm tra trước khi áp dụng vào dự án thực tế.
- Chuẩn hóa Graph theo từng quy trình: Đặt tên Node, nhóm và sắp xếp Graph rõ ràng để dễ kiểm tra, chỉnh sửa và tái sử dụng.
- Tận dụng Dynamo Player: Cho phép người không chuyên lập trình chạy các Graph đã hoàn thiện mà không cần chỉnh sửa Node.
- Quản lý Packages và phiên bản: Kiểm soát Packages, phiên bản Dynamo và Revit để hạn chế lỗi tương thích.
- Kiểm thử Graph trước khi áp dụng: Chạy thử trên mô hình mẫu và kiểm tra kết quả trước khi xử lý dự án thực tế.
- Sao lưu mô hình trước khi chạy: Luôn tạo bản sao hoặc backup mô hình trước các Graph có khả năng thay đổi dữ liệu hàng loạt.
Dynamo cho Revit là giải pháp lập trình trực quan giúp đơn giản hóa nhiều tác vụ trong Revit, từ xử lý dữ liệu đến tự động hóa quy trình BIM. Khi được xây dựng và áp dụng đúng cách, Dynamo có thể giúp người dùng làm việc nhanh hơn, nhất quán hơn và giảm phụ thuộc vào thao tác thủ công. Nếu bạn đang tìm hiểu giải pháp Autodesk và các công cụ hỗ trợ quy trình BIM, VietCAD có thể đồng hành cùng bạn trong quá trình lựa chọn và triển khai phần mềm phù hợp.
