1. Mastercam Lathe Là Gì?
Với Mastercam Lathe, kỹ thuật viên có thể:
- Định nghĩa phôi và chiến lược cắt
- Lập trình toolpath từ tiện 2 trục đến C/Y-axis
- Mô phỏng kiểm tra va chạm trước khi chạy máy
- Xuất G-code tương thích Fanuc, Siemens 840D, Mitsubishi, FANUC 0i
💡 Mastercam Lathe tích hợp liền mạch với Mastercam Mill và Mill-Turn – cho phép quản lý toàn bộ quy trình lập trình CNC trên một nền tảng duy nhất.
2. Tính Năng Nổi Bật
🔩 Tiện 2 Trục (X/Z)
Lập trình đầy đủ các nguyên công tiện ngoài, tiện trong, vạt mặt đầu, cắt rãnh, tiện ren và cắt đứt với chiến lược tối ưu đường chạy dao tự động.
🔄 Trục C & Phay Động
Hỗ trợ lập trình trục C để gia công các tính năng phay, khoan và phay profil trên bề mặt chi tiết tiện – không cần gá sang máy khác.
↔️ Trục Y – Lệch Tâm
Lập trình trục Y cho phép gia công các tính năng lệch tâm, rãnh và biên dạng nằm ngoài mặt phẳng XZ – mở rộng đáng kể năng lực máy tiện tích hợp trục Y.
🖥️ Mô Phỏng Phôi Thực Tế

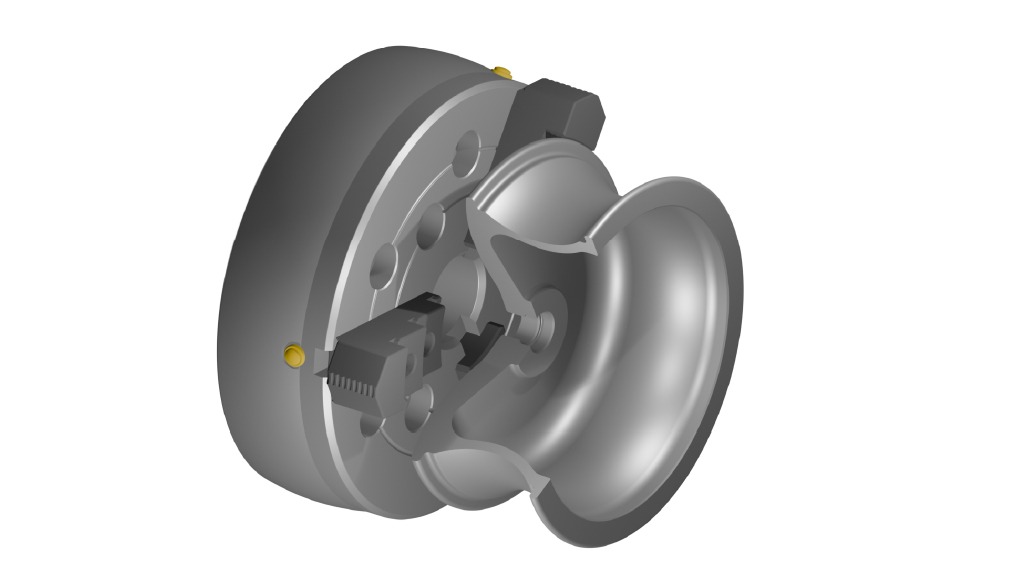

Mastercam Simulator hiển thị trực quan hình dạng phôi còn lại (in-process stock) sau mỗi bước gia công, đồng thời phát hiện va chạm dao và giá dao với chi tiết.
📚 Thư Viện & Tái Sử Dụng
Hệ thống thư viện dao tiện chuẩn hóa, lưu nguyên công đã tối ưu để tái sử dụng, tích hợp Tool Assembly để kiểm tra tầm với dao trên máy thực tế.
⚙️ Post Processor Linh Hoạt
Post processor tùy chỉnh hoàn toàn cho từng máy CNC – hỗ trợ xuất G-code chuẩn Fanuc, Siemens 840D, Mitsubishi và các biến thể của từng xưởng.
3. Danh Mục Toolpath
| Toolpath | Ứng dụng | Đặc điểm nổi bật |
|---|---|---|
| Rough Turn | Tiện thô ngoài / trong biên dạng | Tự động nhận biết phôi còn lại, tối ưu số lần cắt |
| Finish Turn | Tiện tinh biên dạng phức tạp | Kiểm soát tốc độ trục chính theo đường kính (CSS) |
| Face | Vạt mặt đầu | Tự động phân chia lượng cắt, tránh over-cut |
| Grooving | Tiện rãnh ngoài, trong, mặt đầu | Nhiều kiểu cắt: plunge, zigzag, cam rãnh |
| Thread | Tiện ren trong & ngoài | Ren đơn – đa đầu mối, ren côn, metric/inch |
| Cutoff | Cắt đứt chi tiết | Kiểm soát tốc độ gần tâm, tránh rung động |
| Drill / Bore | Khoan, khoét, doa dọc trục | Chu trình G83, G85, G86 chuẩn Fanuc |
| C-axis Contour | Phay biên dạng trên trục C | Phay rãnh, phay phẳng, khoan lỗ hướng kính |
| Y-axis Pocket | Phay hốc lệch tâm trục Y | Gia công tính năng lệch tâm không qua tâm |
4. Tự Động Nhận Dạng Phôi Còn Lại (Rest Material)
Mastercam Lathe tự động theo dõi hình dạng phôi sau mỗi nguyên công. Các bước tiếp theo chỉ cắt đúng vùng vật liệu còn lại – loại bỏ hoàn toàn các đường chạy không tải, giảm thời gian chu kỳ lên đến 25–40%.
- ✅ Rough → Semi-finish → Finish liên tiếp không cần khai báo thủ công
- ✅ Hoạt động với phôi thanh & phôi đúc
- ✅ Phù hợp tiện mâm cặp & tiện giữa 2 mũi
5. Lợi Ích Doanh Nghiệp
⚡ Năng Suất
- Giảm 40–60% thời gian lập trình so với viết G-code tay
- Tái sử dụng nguyên công chuẩn hóa trên họ chi tiết tương tự
- Bắt đầu gia công sớm hơn nhờ mô phỏng song song lập trình
- Hỗ trợ lập trình đồng thời 2 bàn dao (turret)
🎯 Chất Lượng
- Kiểm soát dung sai gia công từ phần mềm trước khi cắt
- Mô phỏng phát hiện va chạm, gián đoạn dao, góc nhọn bất thường
- CSS (Constant Surface Speed) đảm bảo nhám bề mặt đồng đều
- Giảm phế phẩm từ lỗi lập trình xuống gần bằng 0
💰 Chi Phí
- Tối ưu lượng cắt và feed – giảm mòn dao có chủ đích
- Giảm thời gian máy chạy không tải
- Chuẩn hóa quy trình, giảm phụ thuộc vào tay nghề cá nhân
- ROI rõ ràng sau 3–6 tháng triển khai
6. Cấu Hình & Phiên Bản
| Cấu hình | Phù hợp với |
|---|---|
| Lathe | Máy tiện 2 trục X/Z cơ bản, sản xuất hàng loạt |
| Lathe C-axis | Máy tiện tích hợp đầu khoan/phay, trục C – đa năng trên một lần gá |
| Lathe Y-axis | Máy tiện trục Y – gia công tính năng lệch tâm, hốc phay ngoài mặt phẳng XZ |
| Lathe B-axis | Máy tiện cao cấp với đầu dụng cụ nghiêng góc B – 5 trục phức tạp |
