Thiết kế cơ khí ở quy mô lớn

Duy trì ý đồ thiết kế trong các cụm lắp ráp tham số phức tạp là một thách thức ngày càng tăng theo mỗi chu kỳ sửa đổi. Bài viết này khám phá cách Autodesk Inventor hỗ trợ các kỹ sư cơ khí và nhà thiết kế thông qua các mối quan hệ tính năng có cấu trúc, tự động hóa dựa trên iLogic và các công cụ chuyên dụng để tạo ra các thành phần có thể cấu hình và tái sử dụng.

Chính xác, mạnh mẽ và sẵn sàng cho sự đổi mới với Autodesk Inventor.



Một thiết kế cơ khí có thể trông hoàn hảo trên màn hình, nhưng nó vẫn có thể thất bại trong thế giới thực nếu không thể sửa đổi. Một mối quan hệ tham số được lập kế hoạch kém có thể gây ra hiệu ứng dây chuyền qua hàng trăm tính năng phụ thuộc, biến một sửa đổi nhanh chóng thành hàng giờ kiểm soát thiệt hại. Autodesk Inventor cung cấp cho các kỹ sư các công cụ để xây dựng các mô hình dự đoán sự thay đổi, nắm bắt ý đồ thiết kế và cập nhật đáng tin cậy bất kể cụm lắp ráp phát triển phức tạp đến mức nào.

Mô hình hóa tham số mạnh mẽ vì nó cho phép các mô hình thay đổi dễ dàng. Khi các nhà thiết kế điều chỉnh một kích thước, mô hình hóa tham số cho phép mô hình tái tạo mọi tính năng theo trình tự. Toàn bộ mô hình cập nhật chính xác như dự định nếu các nhà thiết kế xây dựng mô hình đúng cách. Nếu không, nhóm sẽ phải đối mặt với các tính năng bị hỏng và các ràng buộc bị mất, buộc họ phải xây dựng lại mô hình từ đầu.

Khi độ phức tạp của cụm lắp ráp tăng lên, các mô hình tham số dễ vỡ trở thành một trách nhiệm lớn hơn. Một nhà thiết kế có thể quản lý một bộ phận duy nhất với một vài tính năng. Nhưng nếu một nhóm thiết kế đang quản lý một sản phẩm với hàng trăm bộ phận, mỗi bộ phận có cây tính năng riêng và các mối quan hệ với cụm lắp ráp, họ cần một mô hình rất mạnh mẽ.



Nghiên cứu của Autodesk về thực hành mô hình hóa mạnh mẽ cho thấy rằng mọi mối quan hệ giữa các tham số, bản phác thảo và tính năng phải có chủ ý và được ghi lại. Cấu trúc tính năng của mô hình có thể giúp các nhà thiết kế hình dung các mối quan hệ, nhưng họ vẫn chịu trách nhiệm thiết kế các mối quan hệ này với ý đồ và kỷ luật. Nếu không có điều này, các nhóm có thể dành hàng giờ để chẩn đoán các lỗi dây chuyền thay vì cải thiện thiết kế sản phẩm của họ.

Các mô hình tham số yêu cầu các nhà thiết kế phải suy nghĩ trong bốn chiều. Ngoài hình học, các nhà thiết kế cần xác định lịch sử tính năng và theo dõi các mối quan hệ giữa các bản phác thảo và các khối, dự đoán cách mọi chỉnh sửa trong tương lai sẽ lan truyền qua cụm lắp ráp. Khi các nhóm không thể đưa ý đồ thiết kế vào chính mô hình, thông qua cấu trúc tính năng có chủ ý, các tham số được đặt tên và trình tự xây dựng hợp lý, mô hình của họ trở nên dễ vỡ. Một nhà thiết kế khác thừa hưởng mô hình vài tháng sau sẽ không có cách rõ ràng để dự đoán cách một thay đổi sẽ hoạt động, dẫn đến mô hình bị hỏng không thể đoán trước vào thời điểm sửa đổi.

Xét tất cả, các nhà thiết kế cần một môi trường mô hình hóa được xây dựng xung quanh cấu trúc có chủ ý và các công cụ làm cho ý đồ thiết kế rõ ràng ngay từ tính năng đầu tiên để tạo ra các mô hình tham số phức tạp thành công.

Autodesk Inventor là một môi trường mô hình hóa có cấu trúc giải quyết nhiều thách thức này.

Công cụ này tập trung vào Trình duyệt mô hình của Inventor, ghi lại mọi quyết định thiết kế theo trình tự và làm cho các mối quan hệ giữa các tính năng hiển thị và có thể điều hướng. Các nhà thiết kế có thể nhanh chóng kiểm tra các tính năng phụ thuộc vào nhau và sắp xếp lại trình tự xây dựng bằng cách kéo các mục lên hoặc xuống. Khi xảy ra lỗi, các nhà thiết kế có thể sử dụng điểm đánh dấu Kết thúc bộ phận (EOP) để cô lập và loại bỏ các tính năng bên dưới vấn đề, ngăn chặn một tính năng bị hỏng duy nhất gây ra hiệu ứng dây chuyền dẫn đến việc xây dựng lại toàn bộ mô hình.

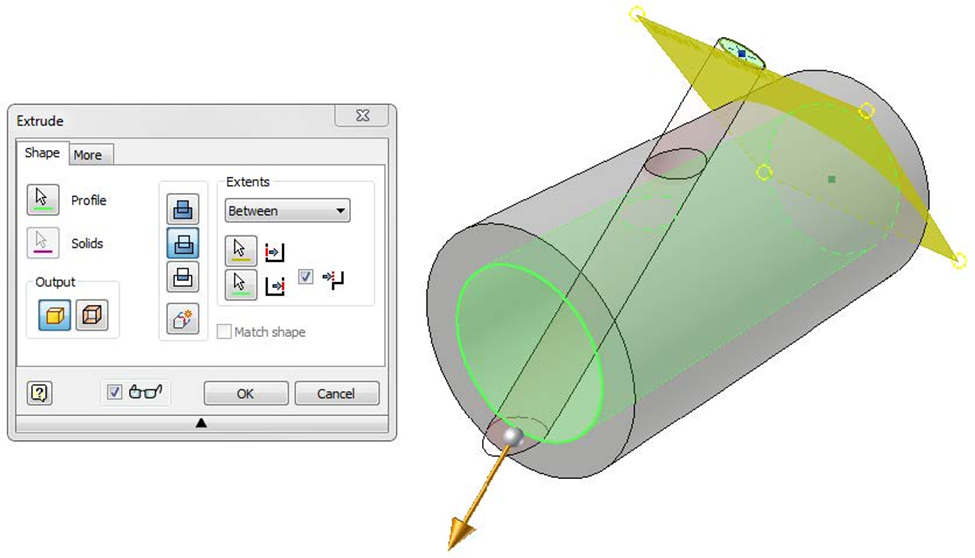

Các công cụ của Inventor giúp các nhóm đưa ra các quyết định mô hình hóa phức tạp trong một hệ thống phân cấp có chủ ý giúp các cụm lắp ráp có thể dự đoán được. Đối với các kết nối đơn giản nhất, các nhà thiết kế có thể sử dụng các phép tính đơn giản để điều khiển các mối quan hệ tham số. Đối với các kết nối hình học phức tạp hơn, các nhóm có thể sử dụng các mối quan hệ bản phác thảo-bản phác thảo, bản phác thảo-tính năng và tính năng-tính năng trong Inventor.

Ngoài việc quản lý độ phức tạp, kỷ luật phân cấp của Inventor còn tạo ra các dòng sản phẩm có thể cấu hình. Các nhà thiết kế có thể sử dụng công cụ tự động hóa iLogic của Inventor để mã hóa các quy tắc thiết kế trực tiếp vào mô hình, giúp tạo ra các biến thể sản phẩm bằng cách điều chỉnh các giá trị tham số thay vì xây dựng lại hình học từ đầu. Khi các nhóm cần quản lý toàn bộ các dòng thành phần và cụm lắp ráp tương tự từ một mô hình chính duy nhất, họ có thể sử dụng iParts và iAssemblies. Kết quả là, các nhóm sử dụng Inventor có thể dành thời gian điều chỉnh các tham số thay vì xây dựng lại hình học, giúp tạo ra các biến thể tiếp theo nhanh hơn.

Các sản phẩm sẽ chỉ tiếp tục tăng độ phức tạp. Đối với các nhóm thiết kế lớn và đa dạng về địa lý, chi phí của các mô hình tham số tăng lên theo mỗi chu kỳ sửa đổi. Một mô hình bị hỏng bất cứ khi nào một kích thước thay đổi nhanh chóng tiêu tốn hàng giờ kỹ thuật mà lẽ ra có thể được dành để phát triển sản phẩm. May mắn thay, Autodesk Inventor cung cấp một nền tảng giúp các nhà thiết kế tạo ra các thiết kế có thể quản lý, có thể mở rộng mà không làm giảm chất lượng.

Mô hình hóa tham số trong Autodesk Inventor sử dụng các kích thước, ràng buộc và tham số để xác định hình học để các thay đổi tự động cập nhật toàn bộ mô hình. Khi một tham số được sửa đổi, tất cả các tính năng phụ thuộc sẽ tái tạo theo trình tự, giữ cho các thiết kế nhất quán.

Các mô hình tham số bị hỏng khi các mối quan hệ giữa các tính năng, bản phác thảo và tham số không được lập kế hoạch tốt. Khi các cụm lắp ráp phát triển, các phụ thuộc yếu và các ràng buộc được xác định kém có thể gây ra các lỗi dây chuyền, trong đó một thay đổi làm hỏng nhiều tính năng.

Ý đồ thiết kế là cách một mô hình được cấu trúc để hoạt động khi có thay đổi xảy ra. Nó xác định các kích thước, tham số và mối quan hệ nào kiểm soát thiết kế để các cập nhật diễn ra có thể dự đoán được thay vì gây ra lỗi.

Autodesk Inventor sử dụng môi trường mô hình hóa có cấu trúc với các công cụ như Trình duyệt mô hình để tổ chức lịch sử tính năng và các mối quan hệ. Điều này làm cho các phụ thuộc hiển thị, dễ quản lý hơn và có thể dự đoán hơn khi các cụm lắp ráp mở rộng quy mô.

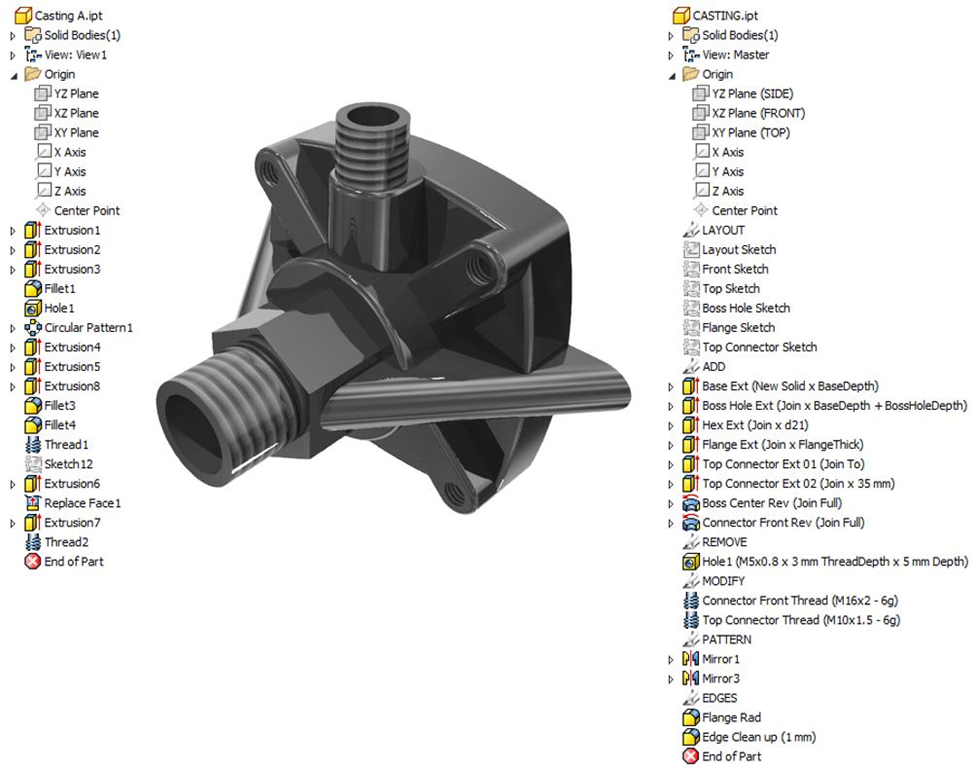

Trình duyệt mô hình là một cây phân cấp ghi lại mọi tính năng, thành phần và mối quan hệ trong một mô hình. Nó cho phép các kỹ sư kiểm tra các phụ thuộc, sắp xếp lại các tính năng và hiểu cách các thay đổi thiết kế sẽ lan truyền.

Các tham số xác định các kích thước bằng cách sử dụng các giá trị hoặc phương trình được đặt tên thay vì các số cố định. Thay đổi một tham số tự động cập nhật tất cả hình học liên quan, giúp dễ dàng mở rộng quy mô thiết kế và tạo các biến thể mà không cần xây dựng lại mô hình.

Inventor hỗ trợ các sản phẩm có thể cấu hình thông qua các công cụ như iLogic, iParts và iAssemblies. Những công cụ này cho phép các nhóm tạo ra các biến thể sản phẩm bằng cách điều chỉnh các tham số hoặc quy tắc thay vì thiết kế lại hình học cho mỗi phiên bản.

Các kỹ sư có thể ngăn ngừa lỗi bằng cách ràng buộc hoàn toàn các bản phác thảo, sử dụng các mối quan hệ tham số rõ ràng và tổ chức các tính năng theo trình tự hợp lý. Các mô hình có cấu trúc tốt cập nhật có thể dự đoán được và giảm nguy cơ lỗi.

Duy trì ý đồ thiết kế đảm bảo rằng các mô hình hoạt động có thể dự đoán được khi được chỉnh sửa bởi những người khác. Nếu không có nó, các nhóm có thể gặp khó khăn trong việc hiểu cách các thay đổi ảnh hưởng đến mô hình, dẫn đến các tính năng bị hỏng, làm lại và mất thời gian.
