Model-Based Definition (MBD) trong Autodesk Inventor

1. Mở đầu (Giới thiệu)

• Vấn đề: Các quy trình thiết kế truyền thống thường tách biệt giữa mô hình 3D và bản vẽ 2D kỹ thuật. Việc phải chuyển đổi qua lại giữa hai môi trường này dễ gây ra sai sót, hiểu lầm và mất thời gian.

• Giải pháp: Giới thiệu về Model-Based Definition (MBD) – phương pháp sử dụng mô hình 3D làm nguồn dữ liệu duy nhất và chính xác (Single Source of Truth) cho toàn bộ quá trình từ thiết kế đến sản xuất.


2. Model-Based Definition (MBD) là gì?

• Giải thích ngắn gọn: MBD là quy trình tích hợp trực tiếp tất cả thông tin sản xuất sản phẩm (PMI - Product Manufacturing Information) như kích thước, dung sai hình học (GD&T), chú thích, vật liệu và các yêu cầu kỹ thuật khác ngay vào bên trong mô hình 3D.

• Thay vì dựa vào bản vẽ 2D rời rạc, mọi thông tin quan trọng đều được đính kèm vào mô hình 3D, giúp các bộ phận liên quan có thể truy cập trực tiếp.

3. Tại sao MBD lại quan trọng trong Autodesk Inventor?

• Giảm thiểu sai sót: Loại bỏ bước trung gian (diễn giải từ 2D sang 3D), giúp các bộ phận sản xuất nhận được thông tin chính xác như ý đồ của kỹ sư thiết kế.

• Tiết kiệm thời gian: Không cần tạo bản vẽ 2D thủ công từ đầu.

• Tăng cường hợp tác: Các đội ngũ (Thiết kế, Sản xuất, Kiểm tra chất lượng) làm việc trên cùng một tệp dữ liệu duy nhất, giúp cập nhật thông tin nhanh chóng và nhất quán.

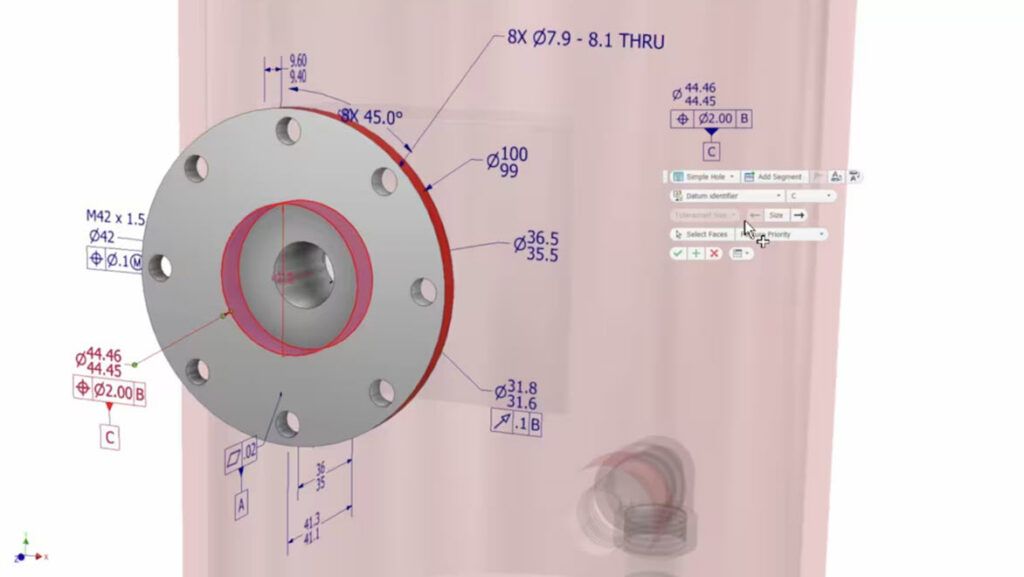

• Độ tin cậy cao: Sử dụng công cụ Tolerance Advisor trong Inventor để đảm bảo các yêu cầu dung sai (GD&T) là đầy đủ và hợp lệ.


4. Các yếu tố cốt lõi của MBD

Để thực hiện MBD hiệu quả, bạn cần tập trung vào 4 thành phần chính:

1. Hình học (Geometry): Mô hình 3D chính xác về mặt toán học.

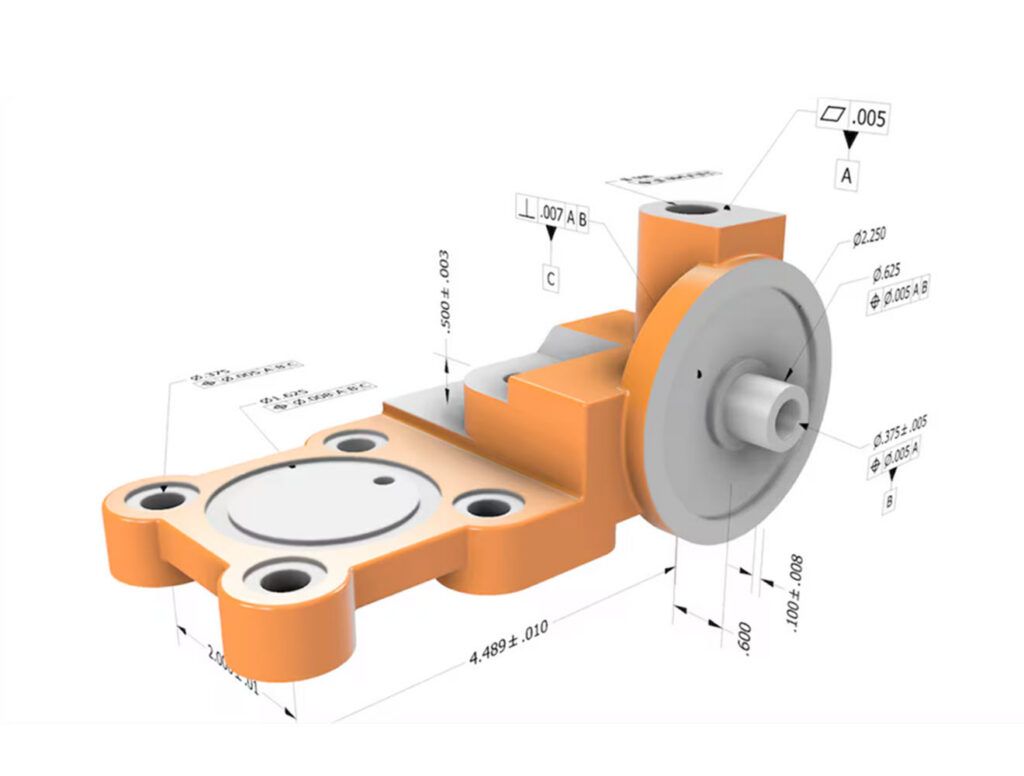

2. Chú thích (Annotations): Các ký hiệu dung sai, kích thước, ghi chú được áp dụng trực tiếp lên bề mặt mô hình.

3. Siêu dữ liệu (Metadata): Thông tin về vật liệu, tính chất vật lý.

4. Các góc nhìn (Views): Cách tổ chức dữ liệu để người dùng dễ dàng xem và kiểm tra.

5. MBD thay đổi quy trình sản xuất như thế nào?

• Trước đây: Thiết kế 3D -> Xuất 2D -> Sản xuất.

• Với MBD: Thiết kế 3D (có sẵn PMI) -> Truyền dữ liệu trực tiếp sang CAM, phần mềm kiểm tra (Inspection) hoặc file 3D PDF.

• Điều này giúp rút ngắn chu kỳ phát triển sản phẩm và tối ưu hóa việc quản lý dữ liệu.

6. Kết luận

MBD không chỉ là một tính năng của phần mềm, mà là một bước chuyển mình của tư duy sản xuất. Việc áp dụng MBD trong Autodesk Inventor giúp doanh nghiệp hiện đại hóa quy trình, tăng cường tính cạnh tranh và chất lượng sản phẩm.
